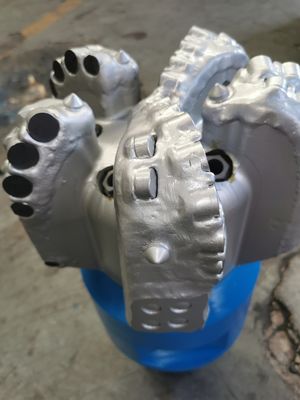

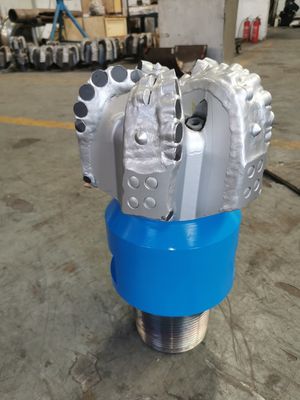

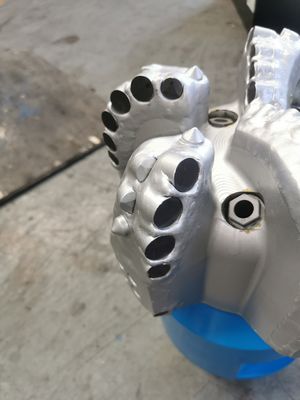

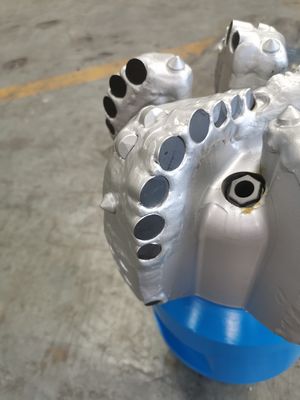

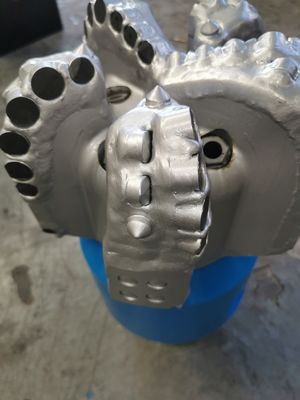

Broca de perfuração de rocha PDC S519 de 9-7/8 polegadas durável para aplicações de mineração e campos petrolíferos

Broca de Perfuração PDC para Poços de Broca de Sonda de Perfuração de Campo de Petróleo

Descrições:

De acordo com a Associação Internacional de Contratantes de Perfuração (IADC), a classificação de brocas de corte fixo composta por quatro caracteres que designam:

• Material do corpo da broca PDC.
• Densidade do cortador da broca PDC.
• Tamanho ou tipo do cortador da broca PDC.
• Perfil da broca PDC

Perfil da broca PDC

A forma do perfil da broca PDC é uma das características mais importantes das brocas de corte fixo, tendo influência direta nas possibilidades de colocação e densidades dos cortadores e nos layouts hidráulicos. O perfil também afeta: Estabilidade da broca

PDC Cortadores de Broca

Os cortadores de diamante policristalino (PDC) são o principal ponto de contato de uma broca. As brocas PDC removem a rocha principalmente por cisalhamento.

Os cortadores PDC são expostos a muito aquecimento e resfriamento no poço, um ambiente muito desafiador.

Cortadores PDC que têm menor degradação térmica e mais estabilidade térmica geralmente alcançam maior ROP e maior resistência ao desgaste. Portanto, otimizar o cortador é importante.

Bicos de Broca PDC

Os bicos de broca ajudam a limpar a área de corte e resfriar os cortadores de diamante policristalino (PDC).

A colocação eficaz desses bicos, juntamente com o ângulo em que são definidos, desempenha um papel fundamental na eficiência do desempenho da broca.

Os canais de fluido também complementam a colocação dos bicos para melhorar a limpeza dos cavacos.

Brocas PDC de Corpo de Aço

O corpo de aço é o oposto do corpo de matriz. Ele pode suportar cargas de alto impacto, mas é mais macio e não possui recursos de proteção. A resistência e a ductilidade do aço conferem aos corpos de brocas de aço alta resistência ao impacto.

Os corpos de aço são consideravelmente mais fortes do que os corpos de matriz.

Uma característica benéfica das brocas de aço é que elas podem ser facilmente reconstruídas várias vezes, pois os cortadores desgastados ou danificados podem ser substituídos com bastante facilidade. Esta é uma vantagem particular para os operadores em ambientes de perfuração de baixo custo.

As brocas de diamante policristalino (PDC) são diferentes dos cones de rolo, pois são corpos de uma peça sem peças móveis. Os cortadores fixos trituram a rocha, de modo que a broca é capaz de operar com velocidades de rotação mais altas com mais eficiência em formações consolidadas.
