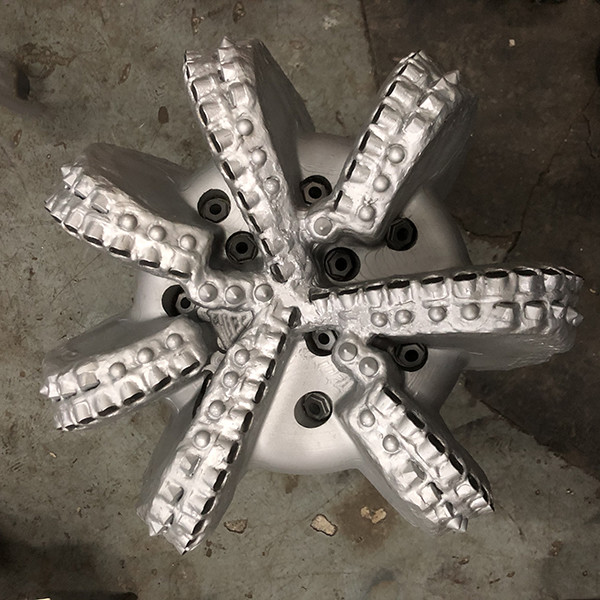

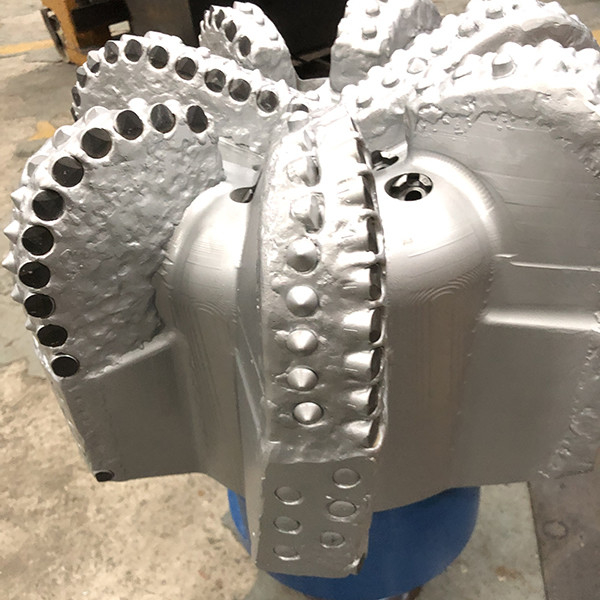

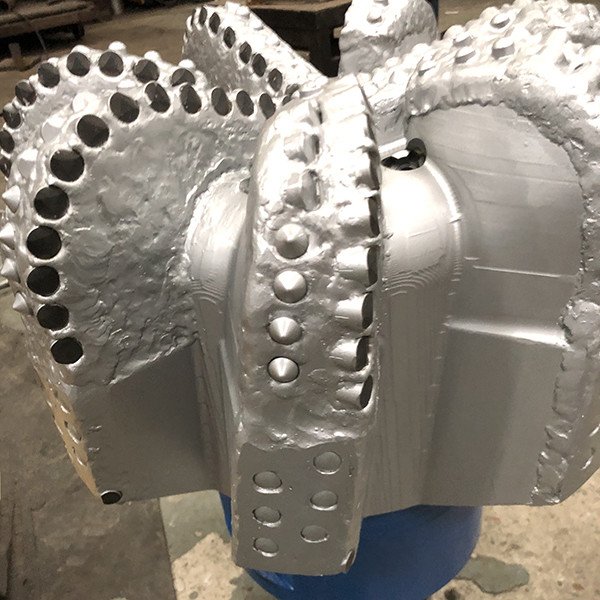

PDC inserir bits de 17-1/2 polegadas ferramentas de perfuração de diamante

Descrições:

A broca PDC de 17-1/2 polegadas é grande e usa o cortador de 19 mm. Então, cortadores grandes são mais agressivos do que cortadores pequenos. No entanto, eles podem aumentar as flutuações de torque. Cortadores menores (8 mm, 10 mm, 13 mm e 16 mm) demonstraram perfurar a uma taxa de penetração (ROP) mais alta do que cortadores grandes em certas aplicações.

De acordo com a International Association of Drilling Contractors (IADC), a classificação de brocas de cortador fixo é composta por quatro caracteres que designam:

• Material do corpo da broca PDC
• Densidade do cortador da broca PDC
• Tamanho ou tipo do cortador da broca PDC
• Perfil da broca PDC

Perfil da broca PDC

Cortador PDC da broca

Os cortadores de diamante policristalino (PDC) são o principal ponto de contato de uma broca. As brocas PDC removem a rocha principalmente por cisalhamento.

Os cortadores PDC são expostos a muito aquecimento e resfriamento no poço, um ambiente muito desafiador.

Cortadores PDC que têm menor degradação térmica e mais estabilidade térmica geralmente alcançam maior ROP e maior resistência ao desgaste. Portanto, otimizar o cortador é importante.

Bico da broca PDC

Os bicos da broca PDC ajudam a limpar a área de corte e resfriar os cortadores de diamante policristalino (PDC).

O posicionamento eficaz desses bicos, juntamente com o ângulo em que são definidos, desempenha um papel fundamental no desempenho da broca.

Os canais de fluido também complementam o posicionamento do bico para melhorar a limpeza dos cavacos.

Brocas PDC de corpo de aço

O corpo de aço é o oposto do corpo de matriz da broca PDC. Ele pode suportar cargas de alto impacto, mas é mais macio e não possui recursos de proteção. A resistência e a ductilidade do aço conferem aos corpos de brocas de aço alta resistência ao impacto.

Os corpos de aço são consideravelmente mais fortes do que os corpos de matriz.

Uma característica benéfica das brocas de aço é que elas podem ser facilmente reconstruídas várias vezes, pois os cortadores desgastados ou danificados podem ser substituídos com bastante facilidade. Esta é uma vantagem particular para os operadores em ambientes de perfuração de baixo custo.

As brocas de diamante policristalino (PDC) são diferentes dos cones de rolo, pois são corpos de uma peça sem peças móveis. Os cortadores fixos trituram a rocha, de modo que a broca é capaz de operar com velocidades de rotação mais altas com mais eficiência em formações consolidadas.
