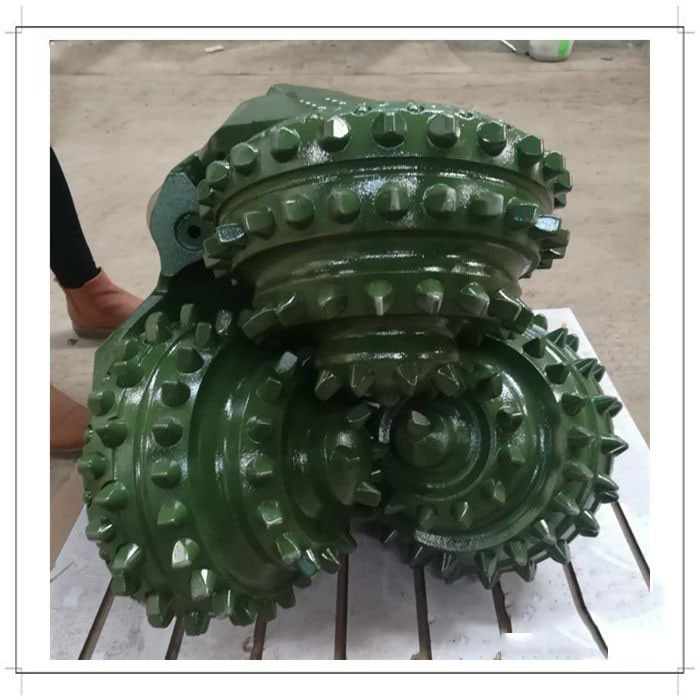

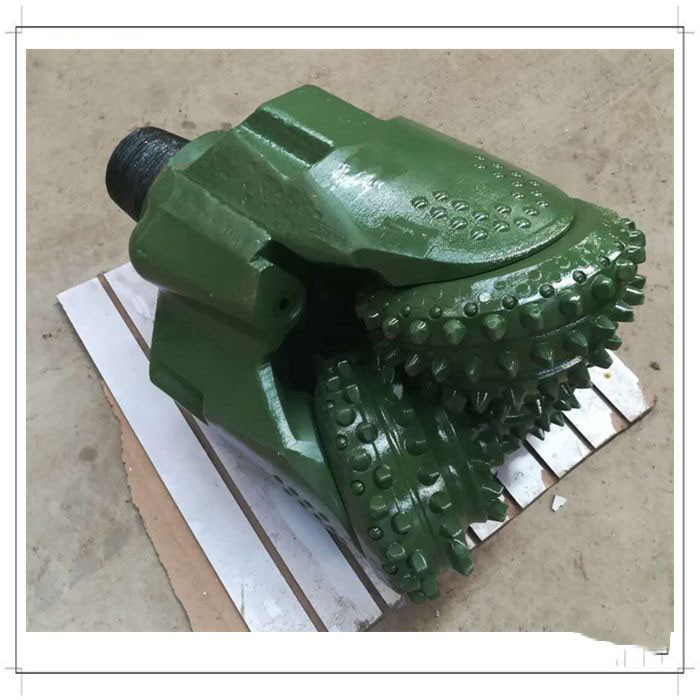

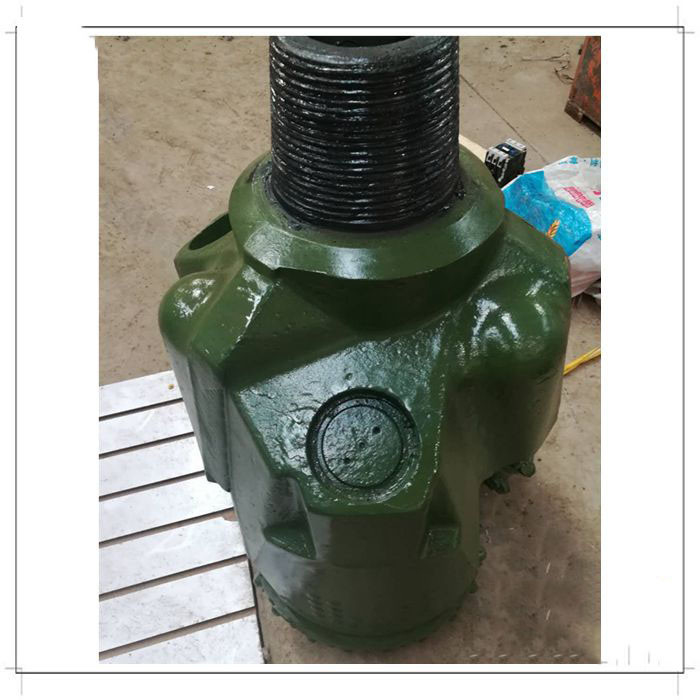

Bit de perfuração de cone tri-cónico de 22 polegadas IADC 545 de ferramenta de perfuração API

Bit de perfuração de cone tri-cónico de 22 polegadas IADC 545 de ferramenta de perfuração API

Descrição

Uma broca de tricone desempenha um papel vital na montagem do buraco inferior das operações de perfuração.permitindo-lhe remover eficazmente a superfície da rocha durante a perfuraçãoA sua função principal é aproveitar a energia da corda de perfuração rotativa e do abastecimento de lama, utilizando esta força para facilitar o processo de aprofundamento do poço.

Especificações do broca PDC:

Como é que conheço uma qualidade de tricone?

• Tricone Bit código IADC passaporte
• Tricone Bit TCI & Opções de dentes de aço
• Tricone Bit Insertos adicionais de carburo de tungstênio nas linhas de calcanhar
• Tricone Bit Revestimento de carburo de tungsténio em corpos cônicos
• Insertos de carburo de tungstênio revestidos com diamante Tricone Bit na largura dos cones
• Insertos de carburo de tungstênio Tricone Bit na cauda da camisa das pernas
• Tricone Bit Bocal central adicional para limpeza de cones

A característica do pedaço de tricone é que eles vêm com seu próprio passaporte como abaixo:

• Especificação dos cones
• O carimbo de qualidade assinado pela pessoa que fabricou e verificou o pedaço
• Os parâmetros de perfuração recomendados para obter o melhor desempenho da broca:
• Peso do pedaço
• Velocidade de rotação
• Volume de descarga

Aplicações

• Investigação geotécnica
• Exploração e sondagem de minas
• Instrumentação geotécnica
• Geofísica

O tipo de tricone escolhido depende da geologia em que você está perfurando e dos diâmetros do poço que você está perfurando. The International Association of Drilling Contractors (IADC) have developed an easy use step system to choose the right tricone for your geology with additional features such as bit protection for longer production life.




Tipos de rolamentos tricônicos:
Existem principalmente três tipos de desenhos de rolamentos utilizados em brocas de tricone:

• BIT de rolamento de rolamento aberto padrão:
Nestes pedaços os cones girarão livremente. Este tipo de pedaço tem uma fila da frente de rolamentos de esferas e uma fila traseira de rolamentos de rolos.
• BITOS DE ROLOS DE ROLAS SEALED
Estes pedaços têm uma vedação O-Ring com um reservatório de gordura para resfriamento do rolamento.
• JOURNAL BEARING ROLLER BITS
Estes pedaços são estritamente arrefecidos com óleo/gordura com rolamentos de nariz, vedação O-Ring e uma corrida para o máximo de desempenho.


Códigos IADC

Os códigos IADC facilitam a descrição do tipo de pedaço de rocha necessário.
Os três primeiros dígitos classificam a broca de acordo com a formação em que se destina a perfurar e o desenho do rolamento/selo utilizado.
1, 2 e 3 designarBITOS DE DENTES DE AÇOcom 1 para formações moles, 2 para formações médias e 3 para formações duras.
Códigos 4, 5, 6, 7 e 8 designamINSERT BITS de carburo de tungstêniopara uma dureza de formação variável, sendo 4 a mais macia e 8 a mais dura


Tipos de formação
A seguir mostra a formação típica e a sua referência IADC
1 & 4 Formações moles com camadas pegajosas e baixa resistência à compressão, tais como argila, mármore.

1 & 4 Formações moles com baixa resistência à compressão, tais como mármore, sal, anidrito e xisto.

5 Formações macias a médias com baixa resistência à compressão e interligadas com camadas duras, tais como areias, xisto e giz.

2 ou 6 Formações densas de médio a duro, com resistência à compressão elevada a muito elevada, mas com camadas não abrasivas ou pequenas, como xisto, argamassa, arenito, calcário,Dolomita e anidrita.

3 ou 7 Formações duras e densas com uma resistência à compressão muito elevada e algumas camadas abrasivas, tais como sedimentos, arenito e barro.

8 Formações extremamente duras e abrasivas, tais como quartzita e rocha vulcânica.


Códigos IADC- Números Os três primeiros dígitos classificam a broca de acordo com a formação que se destina a perfurar e o desenho do rolamento/selo utilizado.

Primeiro dígito1, 2 e 3 designarBITOS DE DENTES DE AÇOcom 1 para formações moles, 2 para formações médias e 3 para formações duras.
4, 5, 6, 7 e 8 designadosCarburo de tungsténioINSERTAR BITS para duração de formação variável, sendo 4 o mais macio e 8 o mais duro.

Segundo dígito1, 2, 3 e 4 são mais detalhadasformaçãocom 1 sendo o mais suave e 4 o mais duro.

Terceiro dígitoEste dígito irá classificar o bit de acordo comTipo de rolamento/ vedaçãocomo segue:
Rolamentos de rolamento abertos padrão
air-cooled Standard open bearing roller bit with gauge protection which is defined as carbide inserts in the heel of the cone Sealed roller bearing bit Sealed roller bearing bit with gauge protection Journal sealed bearing bit Journal sealed bearing bit with gauge protection.

Quarto númeroOs seguintes códigos de letras são utilizados na posição de quarto dígito para indicarCaracterísticas adicionais: A. Aplicação a ar R. Soldas reforçadas C. Jato central S. Dente de aço padrão D. Controle de desvio X. Inserto de cinzel E. Jato estendido Y. Inserto cônico G. Proteção extra-gage Z. Outra forma de inserção J.Desvio do jato
