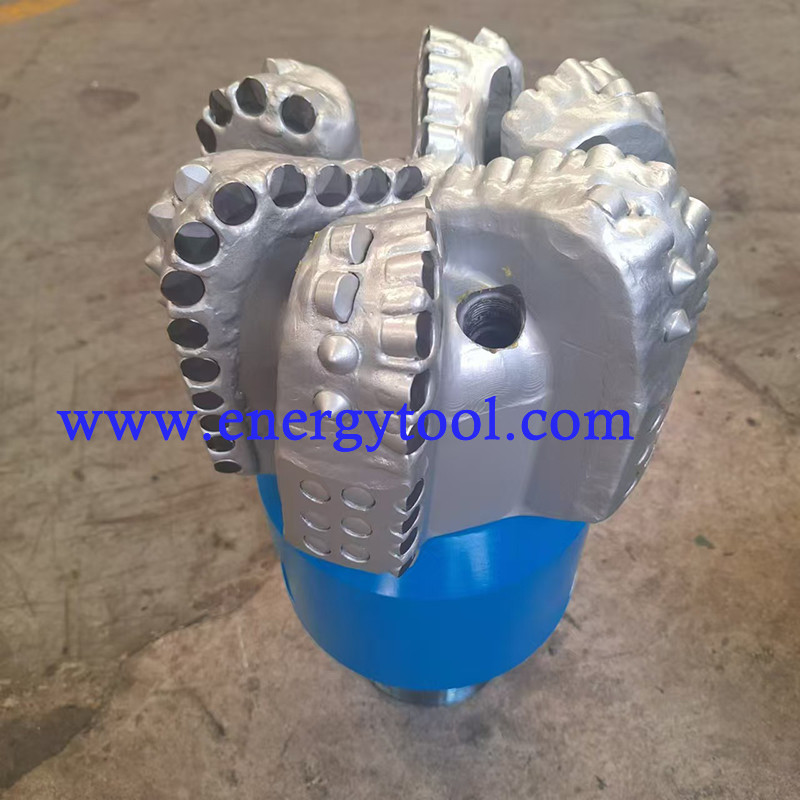

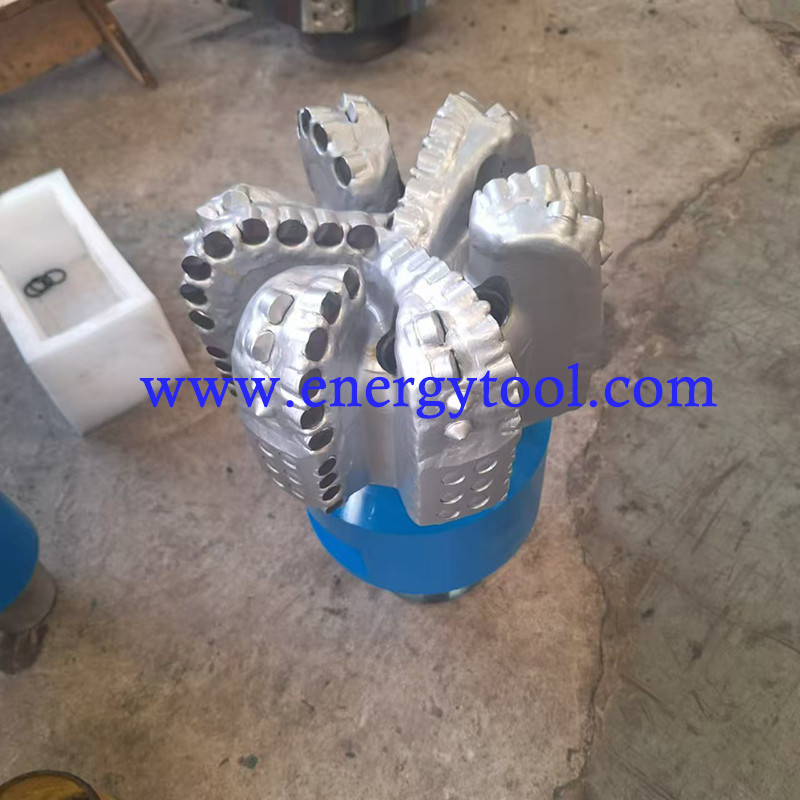

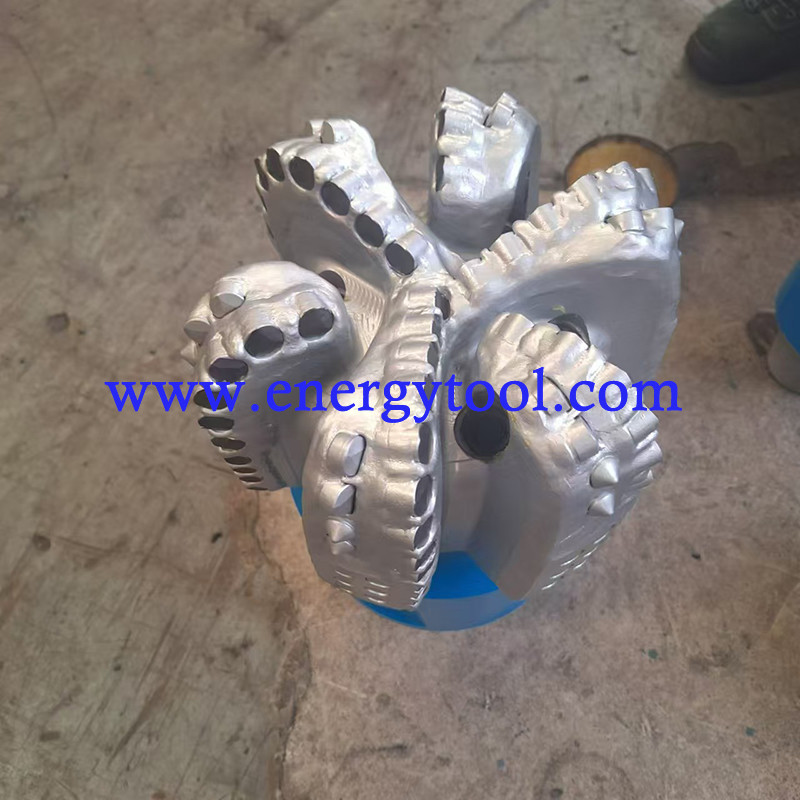

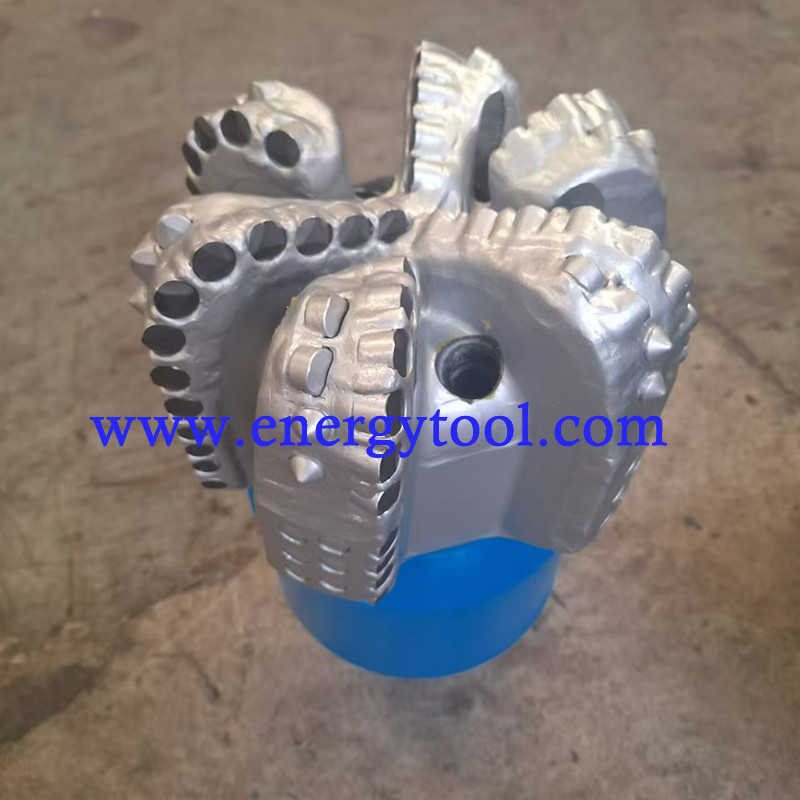

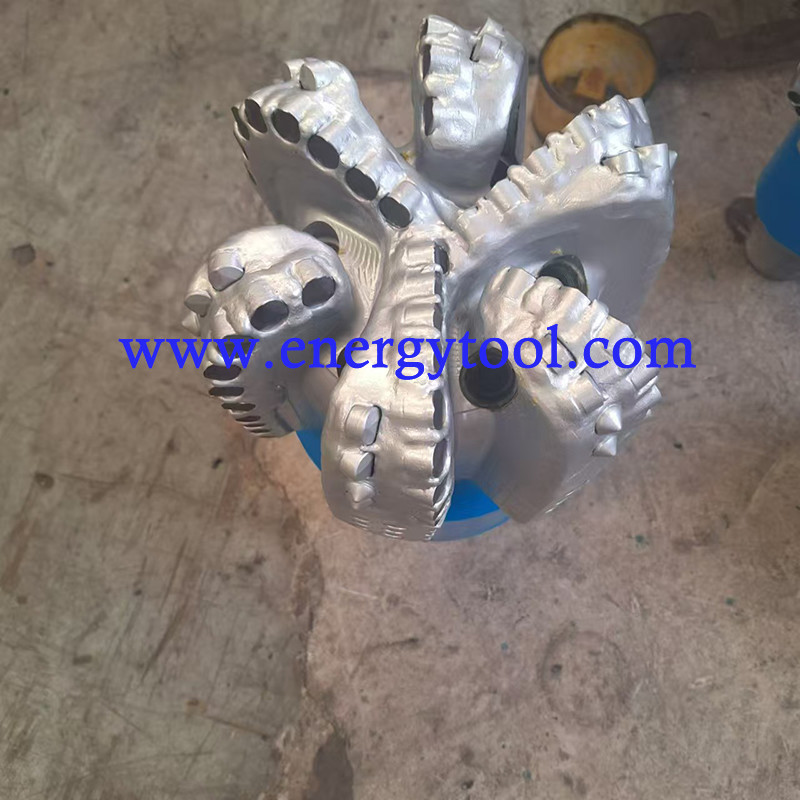

Broca PDC Diamantada de 8,5 polegadas Hard Rock para Perfuração de Poços de Petróleo

Broca PDC de diamante de 5-1/2" para plataforma de perfuração de poços de petróleo

1. Descrições:

  A broca PDC de diamante  aproveita o poder da tecnologia "Polycrystalline Diamond Compact" (PDC). Este material de diamante avançado revoluciona a eficiência e a longevidade das brocas em operações de perfuração de petróleo.


A broca de perfuração S616 PDC exemplifica a excelência como uma ferramenta de cabeça fixa que opera perfeitamente como uma entidade unificada, garantindo desempenho firme e confiável em todos os esforços de perfuração.

Na seleção de uma broca PDC, considerações importantes, como densidade do cortador, tamanho, perfil da broca e tipo de lâmina, são fatores cruciais que influenciam o desempenho em diversas condições de perfuração.

Nossa gama de brocas PDC adere rigorosamente aos padrões API, garantindo compatibilidade perfeita com as operações de perfuração. Essas brocas estão disponíveis em tamanhos que variam de 3 a 22 polegadas com 3 a 9 lâminas, oferecendo várias classificações de cortadores adaptadas a necessidades e orçamentos específicos.

2. Especificação:


Brocas PDC como a S616 ou M616 são especificadas com um corpo de aço ou matriz de 6 lâminas e um cortador principal de 16 mm. O código IADC indica se a broca é adequada para formações duras, macias ou de perfil específico, fornecendo informações adicionais.
Então, o IADC 323 tem um significado diferente para a broca PDC.





3. Perfil da broca PDC




4. Cortadores de broca PDC


No coração de uma broca estão os cortadores de diamante policristalino (PDC), que se envolvem diretamente com a rocha, usando principalmente ação de cisalhamento para remoção. No ambiente exigente de um poço, os cortadores PDC passam por ciclos frequentes de aquecimento e resfriamento, o que representa desafios significativos.
Cortadores PDC com estabilidade térmica aprimorada e degradação térmica reduzida tendem a ter um desempenho melhor, resultando em maiores taxas de penetração (ROP) e resistência ao desgaste aprimorada. Otimizar esses cortadores é, portanto, fundamental para maximizar a eficiência.

5. Bocais de broca PDC


Os bocais da broca PDC ajudam a limpar a área de corte e resfriar os cortadores de diamante policristalino (PDC).
A colocação eficaz desses bocais, juntamente com o ângulo em que são definidos, desempenha um papel crítico no desempenho da broca.
Os canais de fluido também complementam a colocação dos bocais para melhorar a limpeza dos cavacos.




6. Brocas PDC de corpo de aço


O corpo de aço da broca PDC é o oposto do corpo da matriz. Ele pode suportar cargas de alto impacto, mas é mais macio e não possui recursos de proteção. A resistência e a ductilidade do aço conferem aos corpos das brocas de aço alta resistência ao impacto.
Os corpos de aço são consideravelmente mais fortes do que os corpos de matriz.
Uma característica benéfica das brocas de aço é que elas podem ser facilmente reconstruídas várias vezes, pois os cortadores desgastados ou danificados podem ser substituídos com bastante facilidade. Esta é uma vantagem particular para os operadores em ambientes de perfuração de baixo custo.

Capacidade do material e padrão seguinte




Os materiais de aço da broca PDC são aço estrutural de liga AISI 4145H.

Aço estrutural de liga AISI 4145H: Este é um aço usado especificamente para ferramentas de perfuração de petróleo, especialmente para a fabricação de tubos de perfuração pesados. O aço AISI 4145H tem boa resistência ao desgaste e tenacidade, pode suportar ambientes de alta pressão e alta temperatura e é adequado para operações de perfuração de poços profundos e ultraprofundos‌45.

Composição do material:
