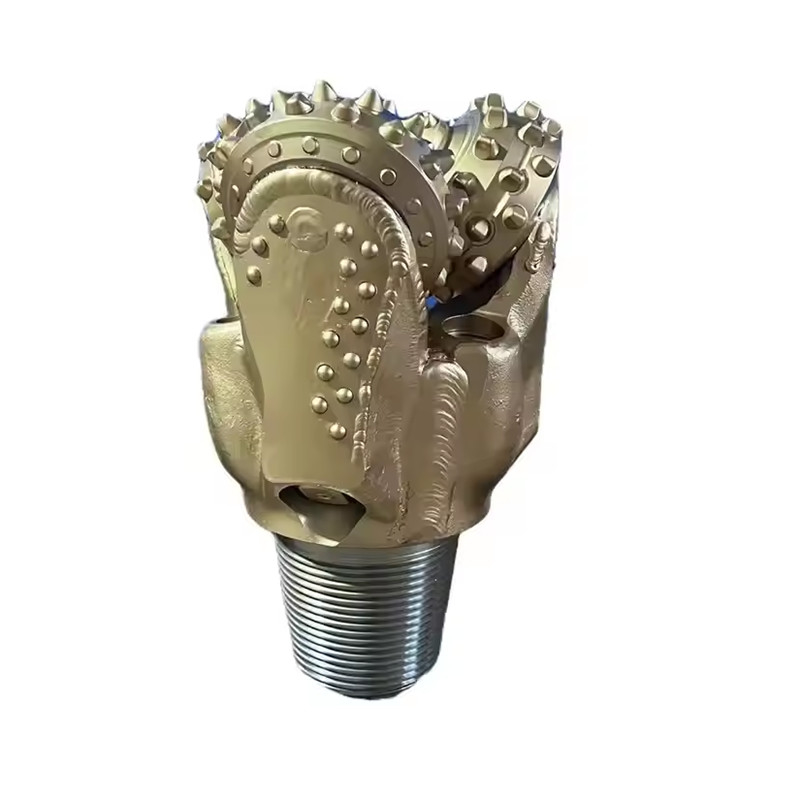

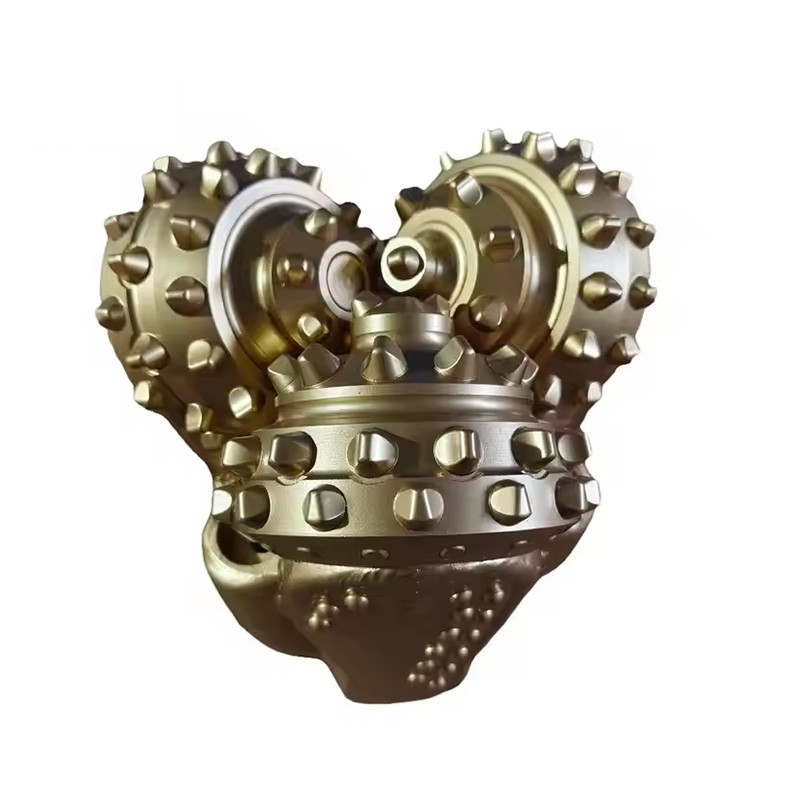

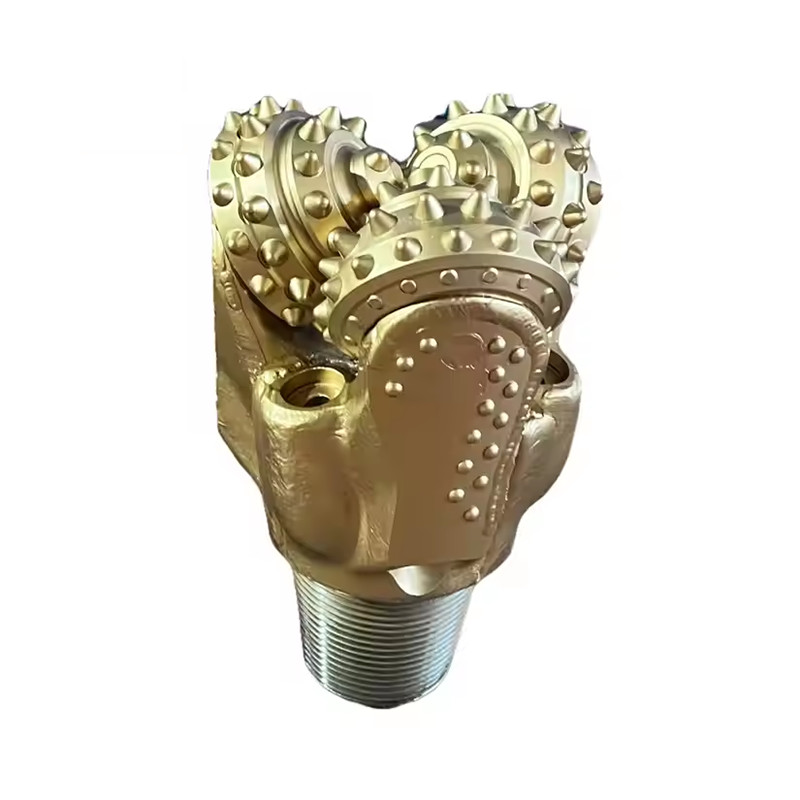

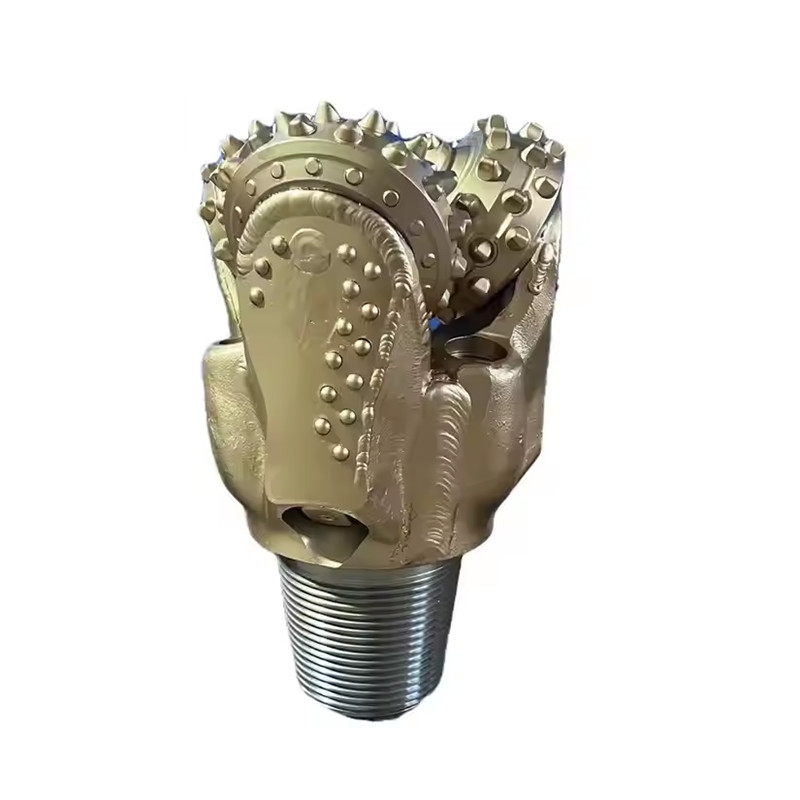

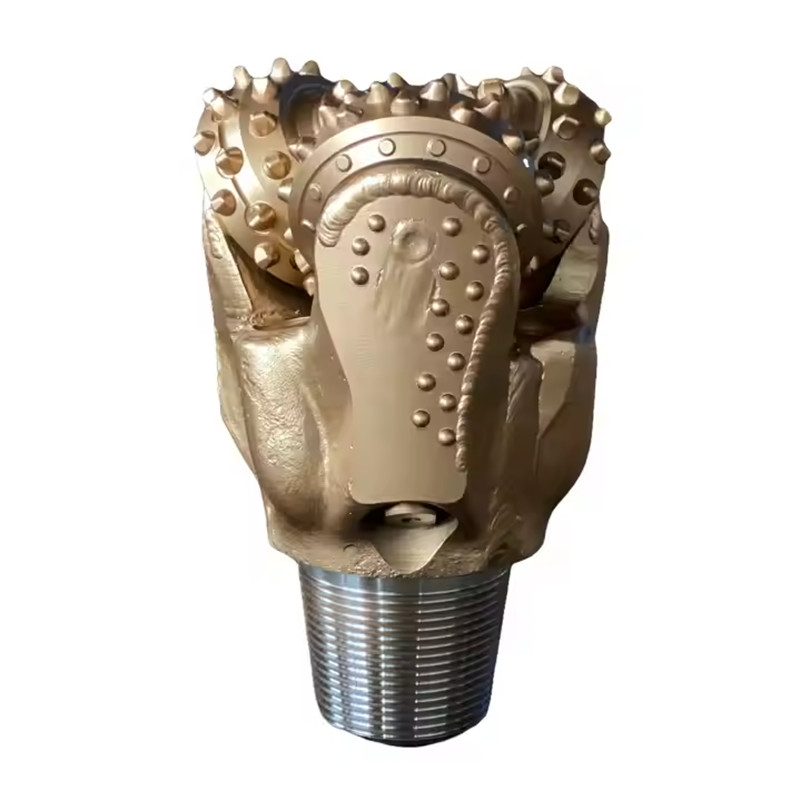

Broca Tricônica para Petróleo, Gás e Água Brocas de Cone Rolante

Descrição

Uma broca tricônica é um componente essencial do conjunto de fundo de poço usado em operações de perfuração. Esta broca mecânica utiliza movimento rotacional e o atrito mecânico gerado por seus dentes para remover a superfície da rocha durante a perfuração. Seu propósito é aproveitar a energia da coluna de perfuração rotativa e do suprimento de lama, aplicando efetivamente essa força para facilitar o aprofundamento do poço.

Especificação :

Aplicações

• Investigação geotécnica
• Exploração e sondagem mineral
• Instrumentação geotécnica
• Geofísica

O tipo de broca tricônica que você escolhe depende da geologia em que você está perfurando e dos diâmetros do furo que você está perfurando. A International Association of Drilling Contractors (IADC) desenvolveu um sistema de etapas fácil de usar para escolher a broca tricônica certa para sua geologia com recursos adicionais, como proteção da broca para uma vida útil de produção mais longa.

Tipos de rolamento
Existem principalmente três tipos de designs de rolamento usados em brocas de perfuração tricônicas:

• BROCA DE ROLOS COM ROLAMENTO ABERTO PADRÃO:
Nessas brocas, os cones giram livremente. Este tipo de broca tem uma fileira frontal de rolamentos de esferas e uma fileira traseira de rolamentos de rolos.
• BROCAS DE ROLOS COM ROLAMENTO SELADO
Essas brocas possuem uma vedação O-Ring com um reservatório de graxa para resfriamento do rolamento. As vedações agem como uma barreira contra lama e detritos para proteger os rolamentos.
• BROCAS DE ROLOS COM ROLAMENTO DE MANCAL
Essas brocas são estritamente resfriadas a óleo/graxa com rolamentos de ponta, vedação O-Ring e uma pista para desempenho máximo.


Códigos IADC

Os códigos IADC facilitam a descrição do tipo de broca de rocha necessário.
Os três primeiros dígitos classificam a broca de acordo com a formação para a qual ela foi projetada e o rolamento/design de vedação usado.
1, 2 e 3 designam BROCAS DE DENTE DE AÇO com 1 para formações macias, 2 para médias e 3 para duras.
Os códigos 4, 5, 6, 7 e 8 designam BROCAS DE INSERTO DE CARBONETO DE TUNGSTÊNIO para dureza de formação variável, sendo 4 a mais macia e 8 a mais dura.


Tipos de formação
O seguinte mostra a formação típica e sua referência IADC
1 e 4 Formações macias com camadas pegajosas e baixa resistência à compressão, como argila, margas.

1 e 4 Formações macias com baixa resistência à compressão, como marga, sal, anidrita e xisto.

5 Formações macias a médias com baixa resistência à compressão e intercaladas com camadas duras, como areias, xisto e giz.

2 ou 6 Formações densas de médias a duras com alta a muito alta resistência à compressão, mas com camadas não abrasivas ou pouco abrasivas, como xistos, argilito, arenito, calcário, dolomita e anidrita.

3 ou 7 Formações duras e densas com muito alta resistência à compressão e algumas camadas abrasivas, como siltito, arenito e argilito.

8 Formações extremamente duras e abrasivas, como quartzito e rocha vulcânica.


Códigos IADC - Dígitos Os três primeiros dígitos classificam a broca de acordo com a formação para a qual ela foi projetada e o rolamento/design de vedação usado.

Primeiro Dígito 1, 2 e 3 designam BROCAS DE DENTE DE AÇO com 1 para formações macias, 2 para médias e 3 para duras.
4, 5, 6, 7 e 8 designam CARBONETO DE TUNGSTÊNIO BROCAS DE INSERTO para dureza de formação variável, sendo 4 a mais macia e 8 a mais dura.

Segundo Dígito 1, 2, 3 e 4 são um detalhamento adicional de formação sendo 1 a mais macia e 4 a mais dura.

Terceiro Dígito Este dígito classificará a broca de acordo com o tipo de rolamento/vedação da seguinte forma:
Broca de rolos com rolamento aberto padrão Broca de rolos com rolamento aberto padrão,
resfriada a ar Broca de rolos com rolamento aberto padrão com proteção de calibre, que é definida como insertos de carboneto no calcanhar do cone Broca de rolos com vedação Broca de rolos com vedação com proteção de calibre Broca com rolamento de mancal selado Broca com rolamento de mancal selado com proteção de calibre.

Quarto Dígito Os seguintes códigos de letras são usados na posição do quarto dígito para indicar recursos adicionais: A. Aplicação de Ar R. Soldas Reforçadas C. Jato Central S. Dente de Aço Padrão D. Controle de Desvio X. Inserto de Cinzel E. Jato Estendido Y. Inserto Cônico G. Proteção Extra de Calibre Z. Outra Forma de Inserto J. Deflexão do Jato
