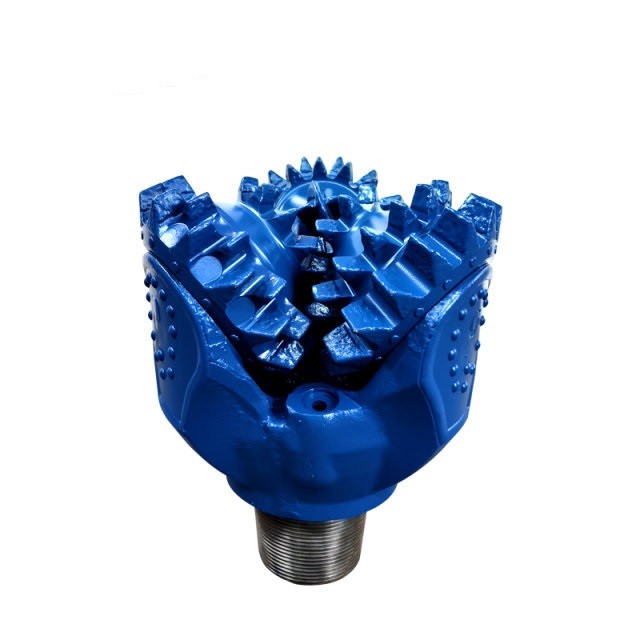

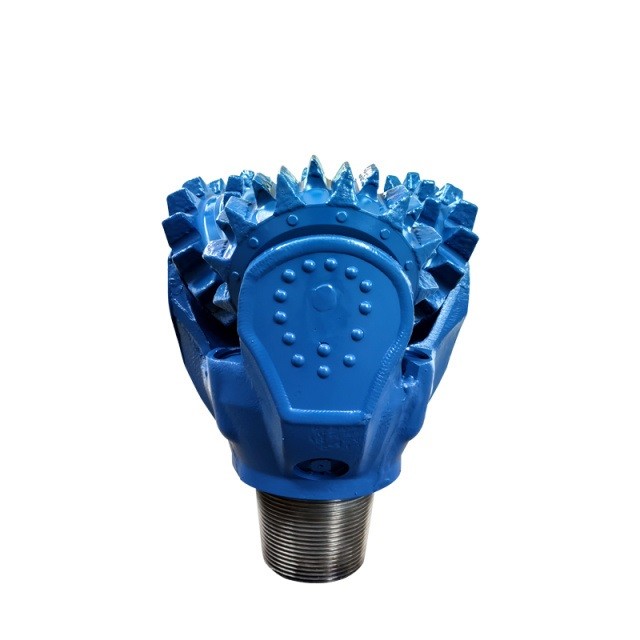

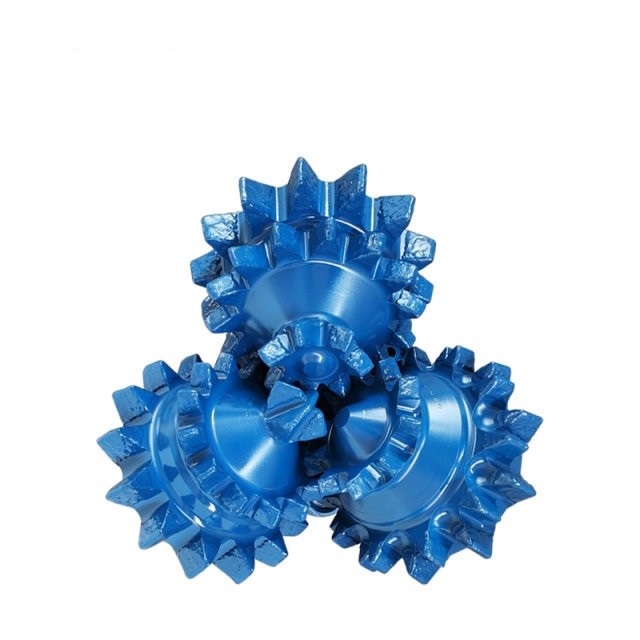

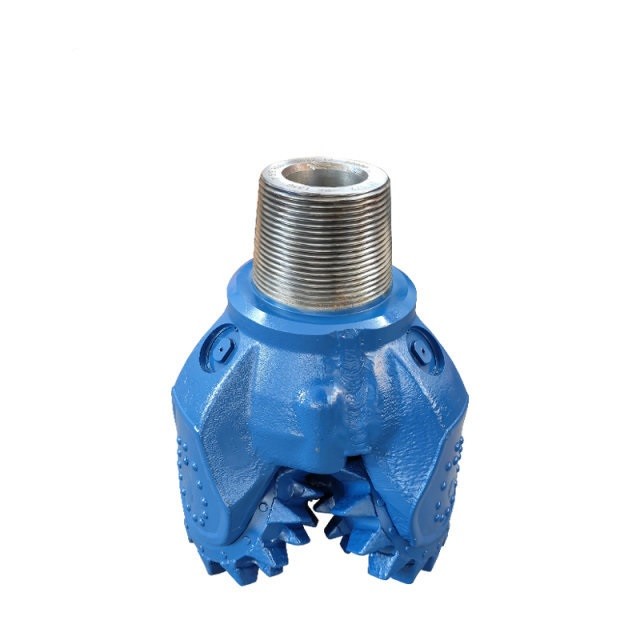

Brocas de perfuração de rolo tricone com vedação de borracha e dentes fresados personalizados

Classificação IADC

O sistema de classificação IADC é um código de quatro caracteres relacionado ao projeto e à aplicação.

Os três primeiros caracteres são sempre numéricos; o último caractere é sempre alfabético.

O primeiro dígito refere-se à série da broca, o segundo ao tipo da broca, o terceiro aos rolamentos e arranjo do calibre, e o quarto caractere (alfabético) às características da broca.

Série

Série, o primeiro caractere no sistema IADC, define as características gerais da formação e divide as brocas de dentes fresados e de inserção.

Oito séries ou categorias são usadas para descrever brocas de rolo.

As séries 1 a 3 se aplicam a brocas de dentes fresados;

as séries 4 a 8 se aplicam a brocas de inserção. Quanto maior o número da série, mais duro ou abrasivo é o tipo de rocha.

A série 1 representa as aplicações mais macias (mais fáceis de perfurar) para brocas de dentes fresados;

a série 3 representa as aplicações mais duras e abrasivas para brocas de dentes fresados.

A série 4 representa as aplicações mais macias (mais fáceis de perfurar) para brocas de inserção,

a série 8 representa aplicações muito duras e abrasivas para brocas de inserção.

Infelizmente, a dureza da rocha não é claramente definida pelo sistema IADC.

Os significados de “arenito duro” ou “xisto médio-macio”, por exemplo, são subjetivos e abertos a um grau de interpretação. Assim, as informações devem ser usadas apenas em um sentido descritivo;  a dureza real da rocha variará consideravelmente, dependendo de fatores como profundidade, pressão de sobrebalanceamento, porosidade e outros que são difíceis de quantificar.

Tipo

O segundo caractere no sistema de categorização IADC representa o tipo de broca, inserção ou dente fresado, e descreve um grau de dureza da formação.

O tipo varia de 1 a 4.

Projeto do rolamento e proteção do calibre

O terceiro caractere IADC define o projeto do rolamento e a proteção do calibre.  A IADC definiu sete categorias de projeto de rolamento e proteção do calibre:

1. rolamento de rolos não selado (também conhecido como brocas de rolamento abertas)
2. rolamento de rolos refrigerado a ar (projetado para aplicações de perfuração com ar, espuma ou névoa)
3. rolamento de rolos não selado, proteção do calibre
4. rolamento de rolos selado
5. rolamento de rolos selado, proteção do calibre
6. rolamento de atrito selado
7. rolamento de atrito selado, proteção do calibre. Observe que “proteção do calibre” indica apenas que uma broca possui algum recurso que protege ou aprimora o calibre da broca. Não especifica a natureza do recurso.  Como exemplos, pode indicar inserções especiais posicionadas na localização da fileira do calcanhar (lado do cone) ou inserções aprimoradas com diamante na fileira do calibre.
