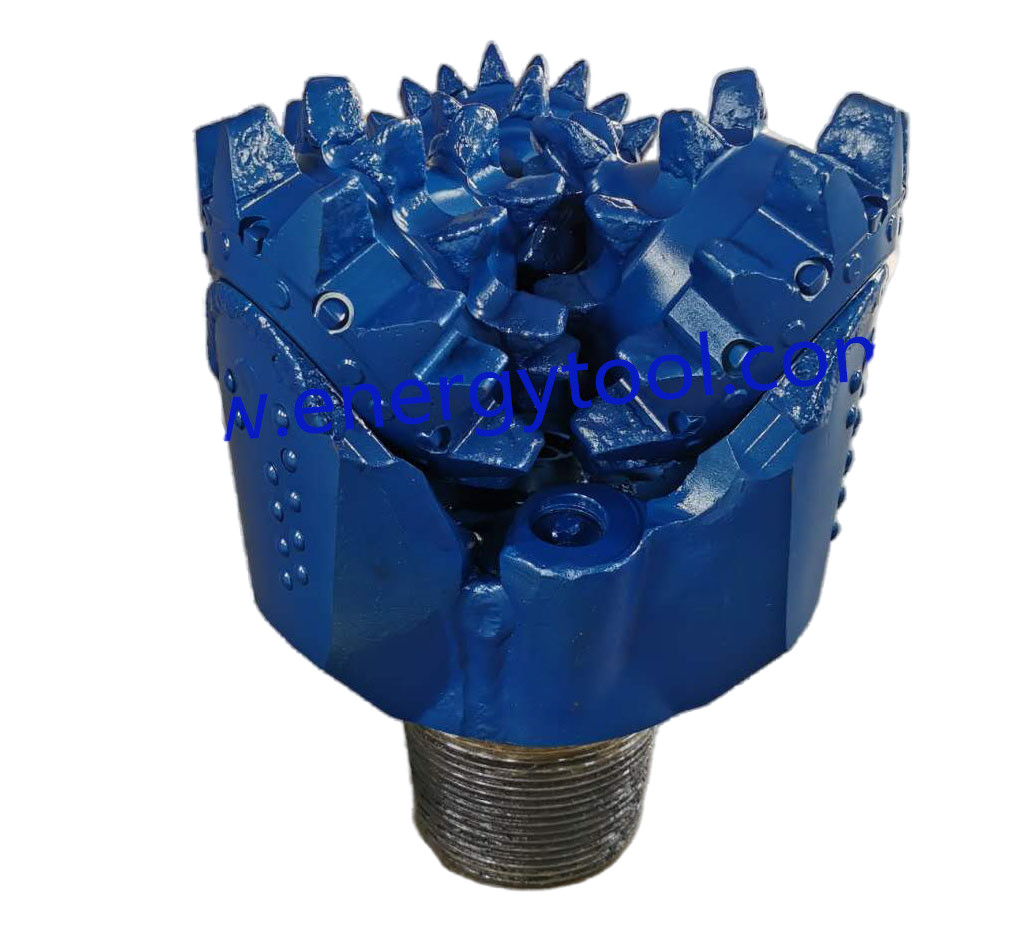

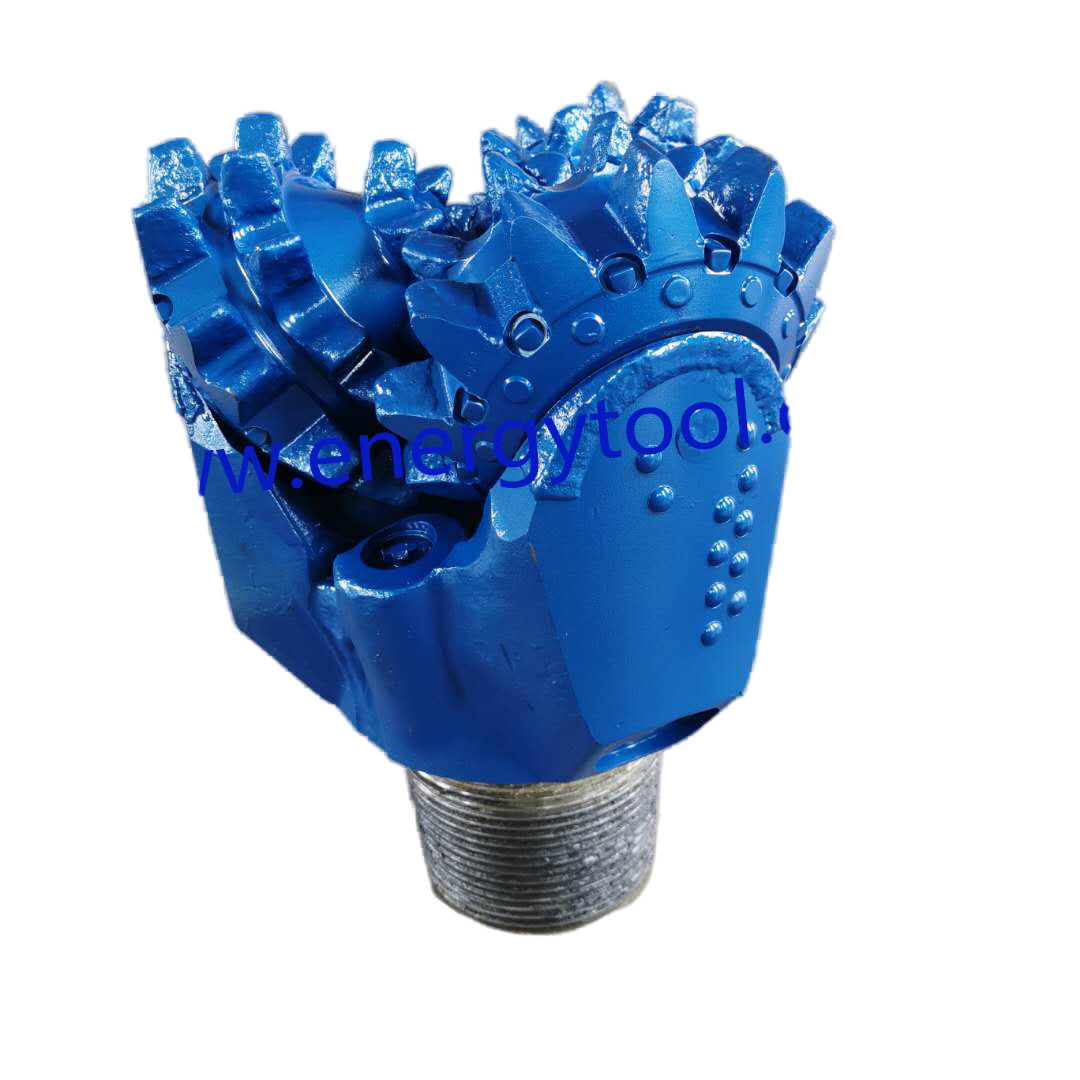

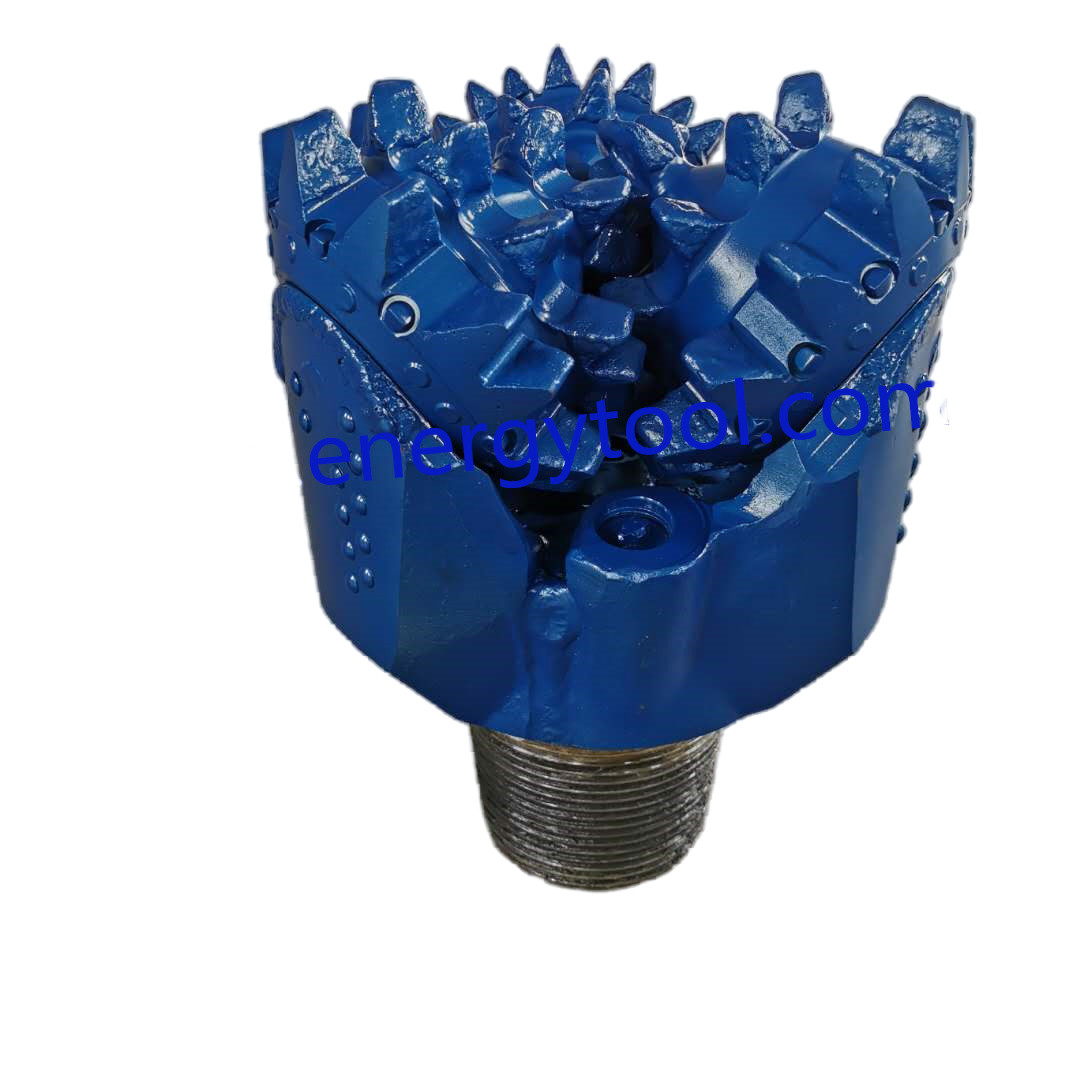

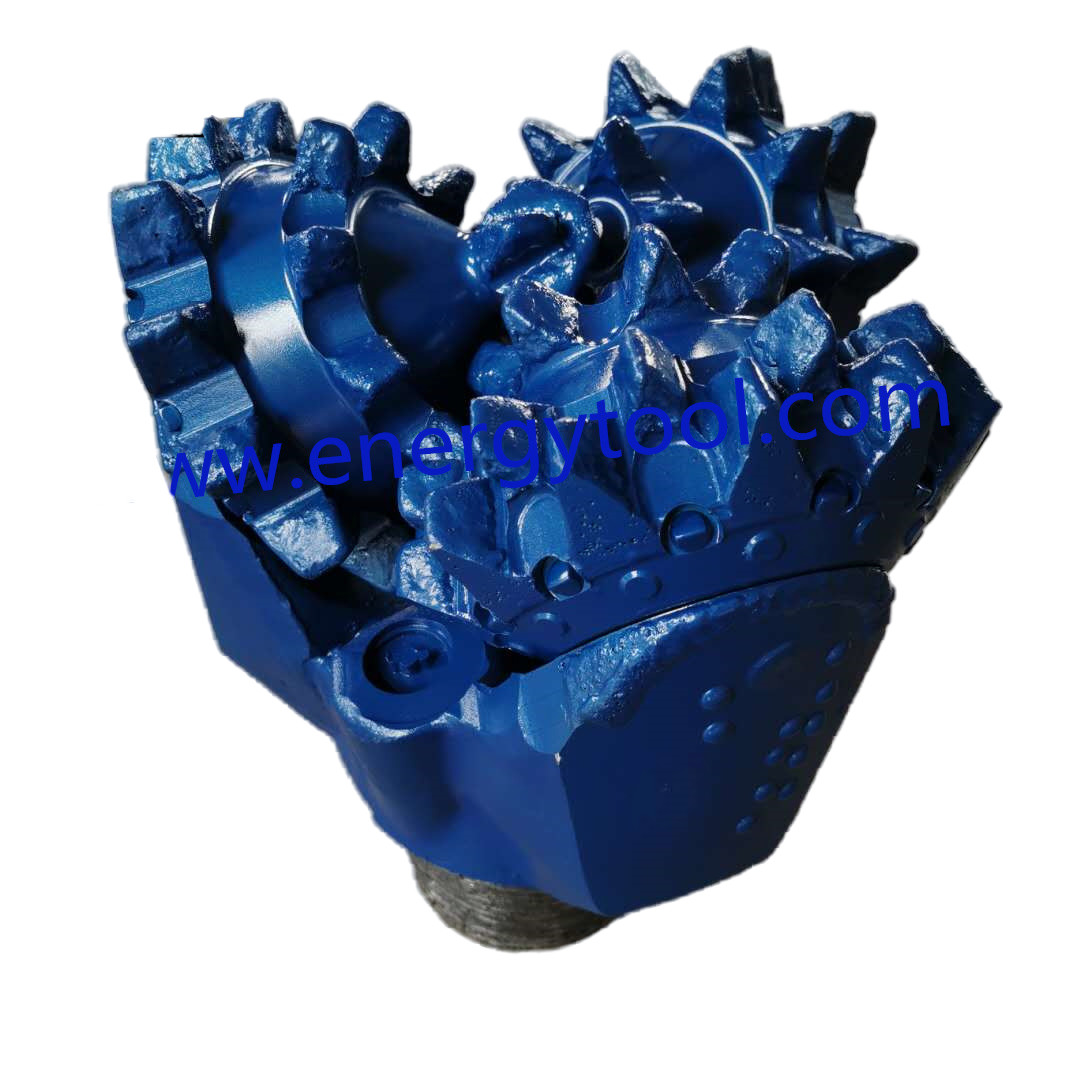

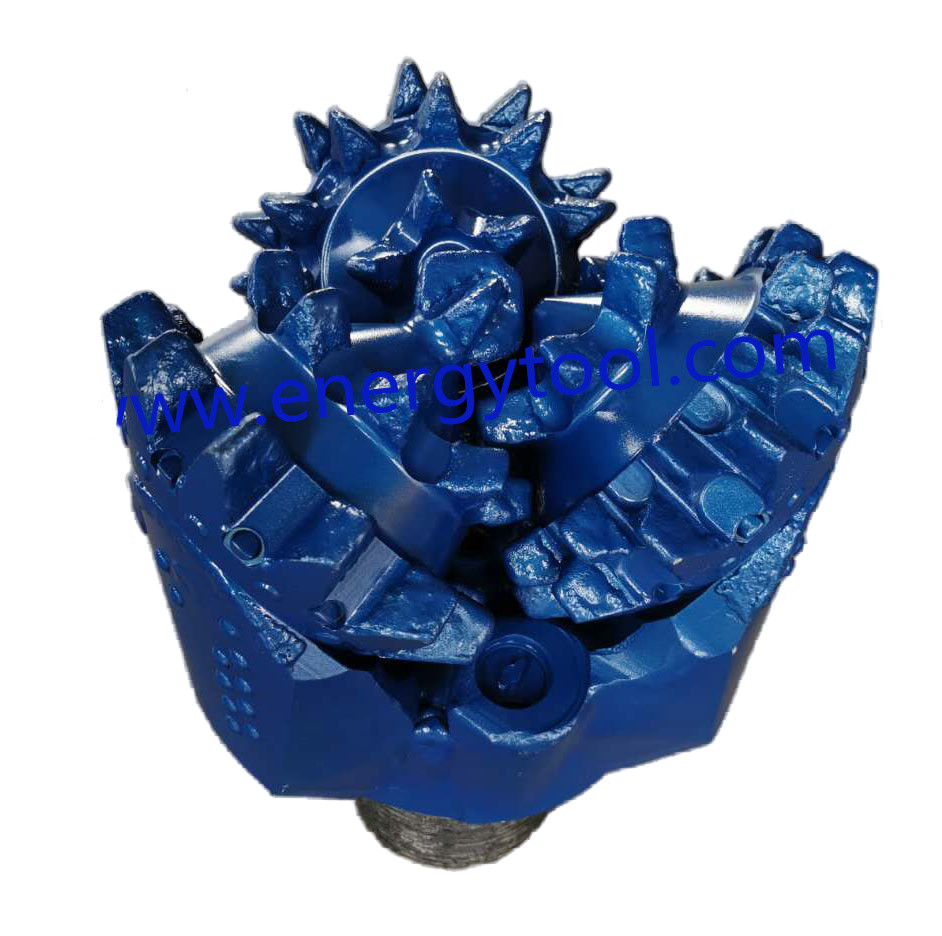

Ferramentas de perfuração de cone de rolos de mineração de aço

Classificação do pedaço de cone de rolos

Os bits de cone de rolos são geralmente classificados como bits de inserção de carburo de tungstênio (TCI) ou bits de dente moído.

Para ajudar na comparação de produtos semelhantes de diferentes fabricantes,A Associação Internacional de Contratistas de Perforação (IADC) estabeleceu um sistema de classificação unificado de bits para a denominação de brocas..

Método de classificação do bit de cone de rolos do IADC

O Método de Classificação de Bites de Cone de Rolo do IADC é um padrão em toda a indústria para a descrição de bites de cone de rolos de dente fresado e tipo inserido.

Este sistema de codificação baseia-se em critérios-chave relacionados com a concepção e a aplicação.

A versão atualmente utilizada foi introduzida em 1992 e incorpora critérios desenvolvidos em cooperação pelos fabricantes de brocas sob os auspícios da Sociedade de Engenheiros de Petróleo.

Classificação IADC

O sistema de classificação IADC é um código de quatro caracteres relacionado com o projeto e a aplicação.

Os três primeiros caracteres são sempre numéricos;

O último carácter é sempre alfabético.

O primeiro dígito refere-se à série de bits, o segundo ao tipo de bits, o terceiro aos rolamentos e ao arranjo de gabaritos e o quarto (alfabético) caractere às características de bits.

Série

A série, o primeiro caracter do sistema IADC, define as características gerais da formação e divide os bits de tipo dentado e inserido.Oito séries ou categorias são usadas para descrever pedaços de rocha de cone de rolos.

As séries 1 a 3 aplicam-se aos pedaços de dente moído;

As séries 4 a 8 aplicam-se aos bits de tipo inserção.

Quanto maior o número de série, mais duro ou mais abrasivo é o tipo de rocha.

A série 1 representa as aplicações de perfuração mais suaves (mais fáceis) para os pedaços de dente moído;

A série 3 representa as aplicações mais duras e mais abrasivas para pedaços de dentes moídos.

A série 4 representa as aplicações de perfuração mais suaves (mais fáceis) para bites de inserção,

A série 8 representa aplicações muito duras e abrasivas para bits de inserção.

Infelizmente, a dureza da rocha não é claramente definida pelo sistema IADC.

Os significados de "arenisca dura" ou de "esquisto médio-macio", por exemplo, são subjetivos e sujeitos a um certo grau de interpretação.A dureza real da rocha variará consideravelmente, dependendo de fatores tais como profundidade, pressão de sobreequilíbrio, porosidade e outros que são difíceis de quantificar.

Tipo

O segundo caractere no sistema de categorização IADC representa o tipo de bit, inserção ou dente moído e descreve um grau de dureza de formação.

Projeto dos rolamentos e protecção do calibre

O terceiro carácter IADC define tanto a concepção do rolamento como a proteção do diâmetro.

O IADC definiu sete categorias de projeto de rolamentos e de proteção do calibre:

1. com um diâmetro superior a 50 mm,
2. um rolamento de rolos arrefecido a ar (projetado para aplicações de perfuração a ar, espuma ou névoa)
3. Rolamentos de rolos não fechados, protegidos por diâmetro
4. Rolamentos de rolos selados
5. Rolamento de rolos fechado, protegido de calibre
6. rolamento de atrito selado
7. Observe que o termo "gauge protected" indica apenas que um bit possui alguma característica que protege ou aumenta o gauge do bit.Como exemplos, pode indicar inserções especiais posicionadas na posição da linha do calcanhar (lado do cone) ou inserções reforçadas com diamantes na linha de calibre.

Características incluídas

O quarto carácter utilizado no sistema define as características disponíveis.

O IADC considera esta categoria opcional. Este caractere alfabético nem sempre é registrado nos registros de bits, mas é comumente usado nos catálogos e folhetos dos fabricantes de bits.

A categorização do IADC atribui e define 16 características de identificação.

Só pode ser utilizado um carácter característico alfabético nos termos das regras do IADC.

Os designs de bits, no entanto, geralmente combinam várias dessas características.
