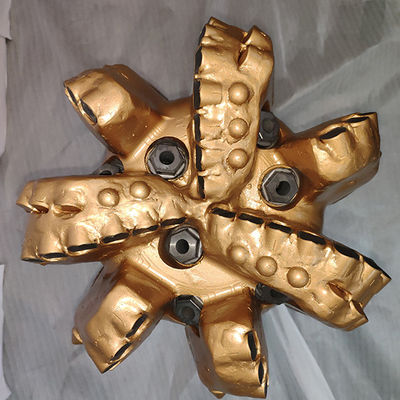

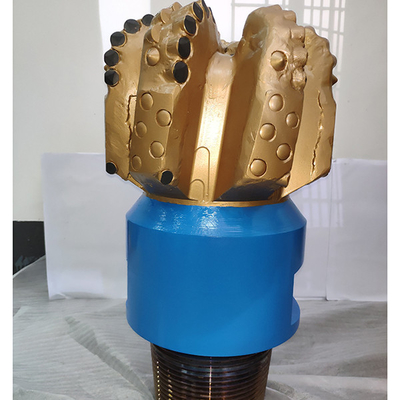

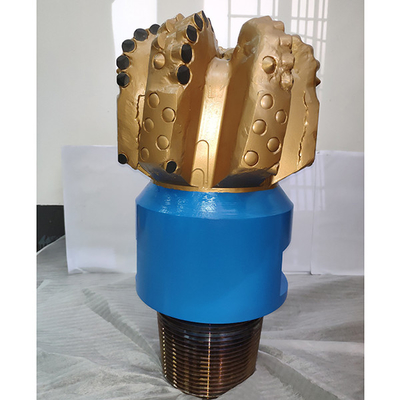

Ferramentas de perfuração de diamantes de campo petrolífero de 8-1/2 polegadas PDC

Broca de rocha API de 8-1/2 polegadas, broca PDC para ferramentas de perfuração de diamante de campos petrolíferos

1. Descrições:

Uma broca PDC é umaPastilha de diamante policristalinofixada em lâminas de corte de corpo de aço. O material, cortadores, perfil e tamanho são fatores importantes para o efeito da broca. Ao escolher a broca, você deve considerar mais as condições abaixo:

• Material do corpo da broca PDC
• Densidade do cortador da broca PDC
• Tamanho ou tipo do cortador da broca PDC
• Perfil da broca PDC
• Lâminas de corte da broca PDC

As brocas PDC de tamanho 3~22 polegadas com 3~9 lâminas estão disponíveis. E diferentes classificações de cortadores são opcionais de acordo com seu orçamento.

2. Especificação:

3. Perfil da broca PDC

A forma do perfil da broca PDC é uma das características mais importantes das brocas PDC de corte fixo,tendo influência direta nas possibilidades de colocação e densidades dos cortadores e nos layouts hidráulicos.O perfil da broca PDC também afeta: Estabilidade da broca PDC

4.Cortadores de broca PDC

Os cortadores de diamante policristalino (PDC) são o principal ponto de contato de uma broca. As brocas PDC removem a rocha principalmente por cisalhamento.

Os cortadores PDC são expostos a muito aquecimento e resfriamento no poço, um ambiente muito desafiador.

Cortadores PDC que têm menor degradação térmica e mais estabilidade térmica geralmente alcançam maior ROP e maior resistência ao desgaste. Portanto, otimizar o cortador é importante.

5. Bocais da broca PDC

Os bocais da broca ajudam a limpar a área de corte e resfriar os cortadores de diamante policristalino (PDC).

A colocação eficaz desses bocais, juntamente com o ângulo em que são definidos, desempenha um papel fundamental na eficiência com que a broca funciona.

Os canais de fluido também complementam a colocação dos bocais para melhorar a limpeza dos cavacos.

6. Brocas PDC de corpo de aço

O corpo de aço é o oposto do corpo de matriz. Ele pode suportar cargas de alto impacto, mas é mais macio e não possui recursos de proteção. A resistência e a ductilidade do aço conferem aos corpos de brocas de aço alta resistência ao impacto.

Os corpos de aço são consideravelmente mais fortes do que os corpos de matriz.

Uma característica benéfica das brocas de aço é que elas podem ser reconstruídas facilmente várias vezes, porque os cortadores desgastados ou danificados podem ser substituídos com bastante facilidade. Esta é uma vantagem particular para os operadores em ambientes de perfuração de baixo custo.

As brocas de diamante policristalino (PDC) são diferentes dos cones de rolo, pois são corpos de uma peça sem peças móveis. Os cortadores fixos trituram a rocha, de modo que a broca pode operar com velocidades de rotação mais altas com mais eficiência em formações consolidadas.
