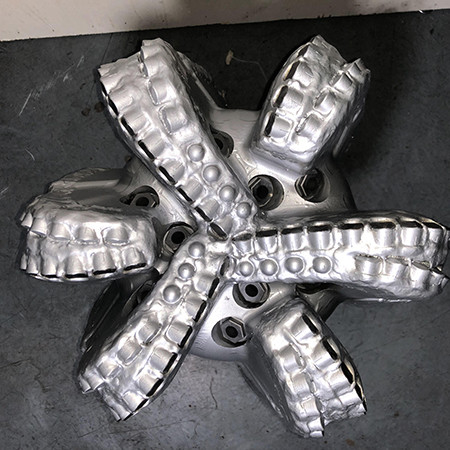

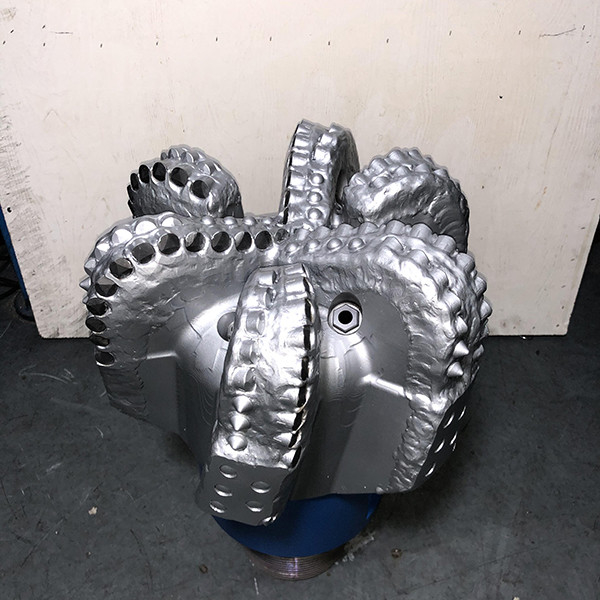

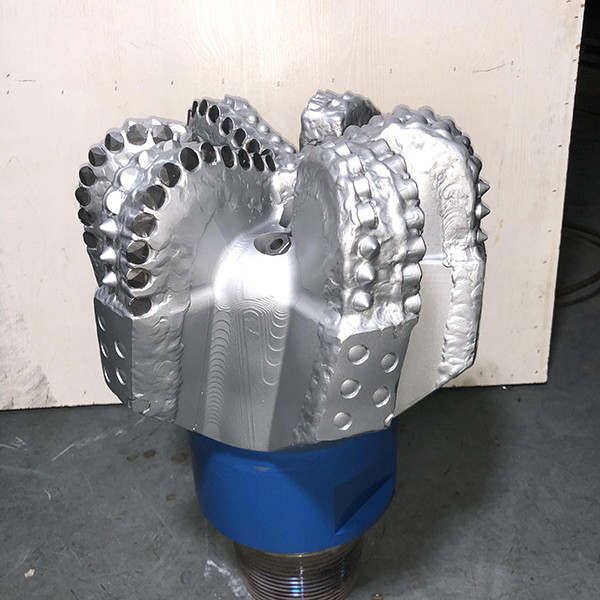

Diamante PDC Bit 13 polegadas 6 lâminas cortador fixo de ferramenta de perfuração

Diamante PDC Bit 13 polegadas 6 lâminas cortador fixo de ferramenta de perfuração

1. Descrições:

Uma broca PDC éum tipo especial de broca de diamante que não utiliza cones de rolos, mas tem inserções de diamante policristalinoOs bits PDC tiram o seu nome dos compactos de diamantes policristalinos utilizados para a sua estrutura de corte.

De acordo com a Associação Internacional de Contratistas de Perforação (IADC), a classificação de bit de perfuração de corte fixo da PDC consiste em quatro caracteres que designam:

• Material do corpo da broca PDC
• Densidade do cortador de brocas PDC
• Tamanho ou tipo do cortador de brocas PDC
• Perfil da broca PDC

Todas as nossas brocas PDC são aptas para o padrão API e utilizadas na indústria de perfuração.

As brocas PDC de tamanho 3~22 polegadas com 3~9 lâminas estão disponíveis.

Reconhecidas pela sua rigidez excepcional, as peças PDC se destacam entre outros materiais de ferramentas de diamante.São fabricados combinando camadas de diamante policristalino (diamante sintético) com um substrato de carburo em condições de alta temperatura e pressãoEste processo garante a sua durabilidade e fiabilidade em aplicações de perfuração exigentes.

2. Especificação da broca PDC:

3. Perfil do bit PDC

Quatro.Máquinas de corte PDC de brocas

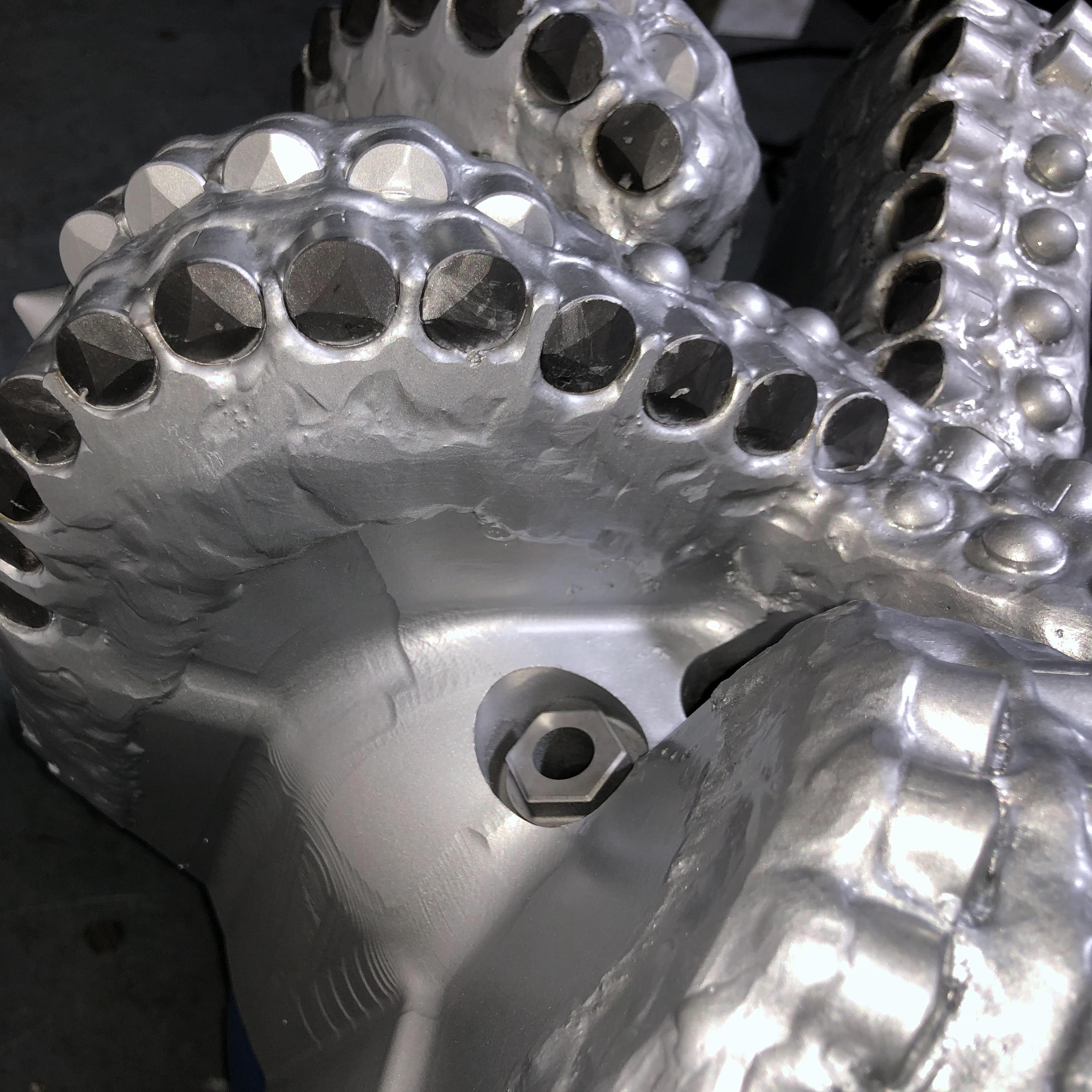

Os cortadores de diamante composto policristalino (PDC) são o principal ponto de contato para uma broca.

Os cortadores PDC estão expostos a muito aquecimento e resfriamento no poço, um ambiente muito desafiador.

Os cortadores PDC que têm menor degradação térmica e maior estabilidade térmica geralmente alcançam ROP mais alto e maior resistência ao desgaste.

5. PDC Bicos de perfuração

Os bicos de broca PDC ajudam a limpar a área de corte e a arrefecer os cortadores de diamante policristalino composto (PDC).

A colocação efetiva desses bicos, juntamente com o ângulo em que eles são definidos, desempenha um papel crítico na eficiência do perfurador.

Os canais de fluido também complementam a colocação do bico para melhorar a limpeza das estacas.

6Bits PDC do corpo de aço

O corpo de aço da broca PDC é o oposto do corpo de matriz da broca PDC. Ele pode suportar cargas de alto impacto, mas é mais macio e não possui características de proteção.A resistência e a ductilidade do aço dão aos corpos de aço uma alta resistência ao impactoOs corpos de aço de PDC são consideravelmente mais resistentes do que os corpos de matriz.

Uma característica benéfica das partes de aço é que elas podem ser facilmente reconstruídas várias vezes porque os cortadores desgastados ou danificados podem ser substituídos com bastante facilidade.Esta é uma vantagem especial para os operadores em ambientes de perfuração de baixo custo.

As brocas de diamante policristalino compacto (PDC) são diferentes dos cones de rolos, pois são corpos de uma peça sem partes móveis.Assim, o bit é capaz de operar com maiores velocidades de rotação de forma mais eficiente em formações consolidadas.
