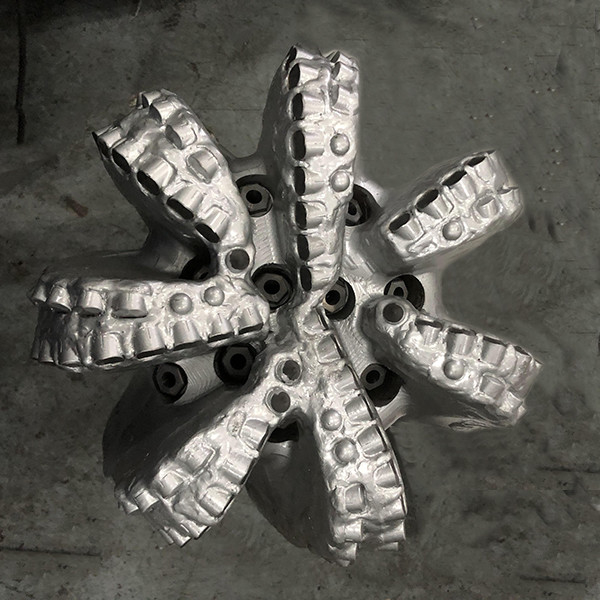

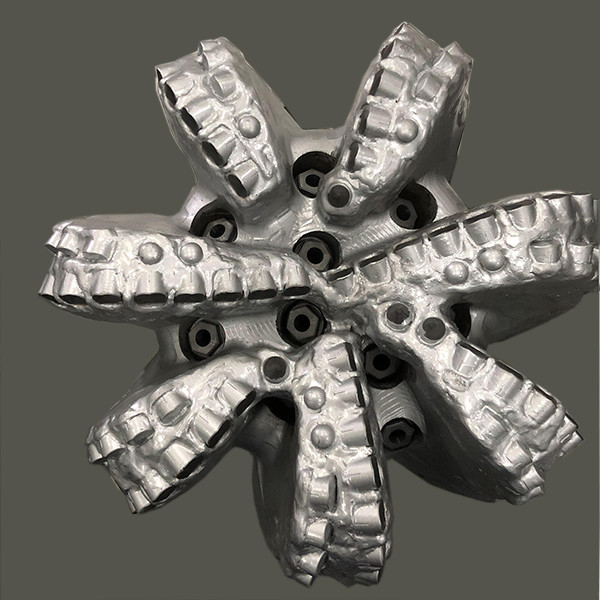

Bocado de broca fixo da polegada PDC do bocado de broca 17 do cortador de API Rock Bit

Forro de cortador fixo 17 polegadas PDC Forro de API Rock Bit

1. Descrições:

De acordo com a Associação Internacional de Contratistas de Perfuração (IADC), a classificação do bit de corte fixo é composta por quatro caracteres que designam:

• Material do corpo da broca PDC
• Densidade do cortador de brocas PDC
• Tamanho ou tipo do cortador de brocas PDC
• Perfil da broca PDC

Todas as nossas brocas são aptas para o padrão API e utilizadas na indústria de perfuração.

As brocas PDC de tamanho 3~22 polegadas com 3~9 lâminas estão disponíveis.

2Especificações:

3. Perfil da broca PDC

4. PDCMáquinas de corte de brocas

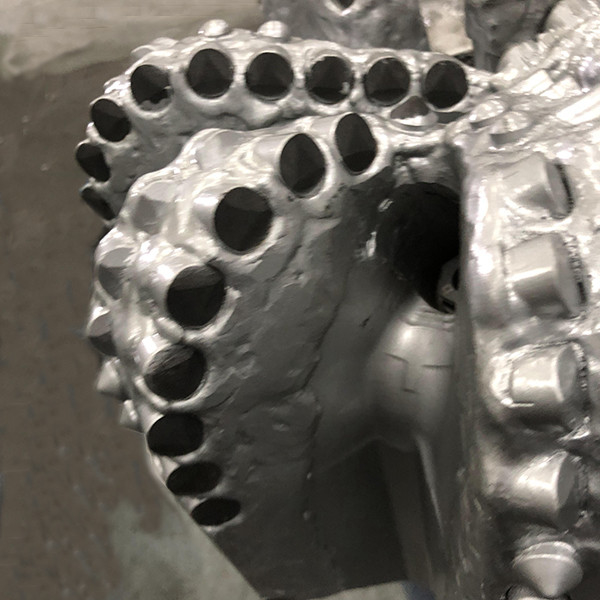

Os cortadores de diamante composto policristalino (PDC) são o principal ponto de contato para uma broca. As brocas PDC removem a rocha principalmente por corte.

Os cortadores PDC estão expostos a muito aquecimento e resfriamento no poço, um ambiente muito desafiador.

Os cortadores PDC que têm menor degradação térmica e maior estabilidade térmica geralmente alcançam ROP mais alto e maior resistência ao desgaste.

5. PDC Bicos de perfuração

Os bicos de perfuração PDC ajudam a limpar a área de corte e a arrefecer os cortadores de diamante policristalino composto (PDC).

A colocação efetiva desses bicos, juntamente com o ângulo em que eles são definidos, desempenha um papel crítico na eficiência do perfurador.

Os canais de fluido também complementam a colocação do bico para melhorar a limpeza das estacas.

6Bits PDC do corpo de aço

O corpo de aço é o oposto do corpo de matriz.A resistência e a ductilidade do aço dão aos corpos de aço uma alta resistência ao impacto.

Os corpos de aço são consideravelmente mais resistentes do que os corpos de matriz.

Uma característica benéfica das partes de aço é que elas podem ser facilmente reconstruídas várias vezes porque os cortadores desgastados ou danificados podem ser substituídos com bastante facilidade.Esta é uma vantagem especial para os operadores em ambientes de perfuração de baixo custo.

As brocas de diamante policristalino compacto (PDC) são diferentes dos cones de rolos, pois são corpos de uma peça sem partes móveis.Assim, o bit é capaz de operar com maiores velocidades de rotação de forma mais eficiente em formações consolidadas.

7. Diferença entre o bit PDC e o bit Cone:

Em termos gerais, existem duas categorias diferentes de brocas, os cones de rolos e as brocas de corte fixas.

• Os cones de rolos têm rolos girando em torno de rolamentos.
• As partes de corte fixas usam elementos de corte de diamante para fragmentar a rocha.
• A vida útil de uma peça de corte fixa depende principalmente do desgaste das cortadoras de diamantes, enquanto a vida útil das partes de cone de rolos é geralmente limitada pela vida útil do rolamento em vez do desgaste do cortador.
• Quando adequadamente selecionada para a formação a ser perfurada, uma broca de corte fixa geralmente terá uma vida útil mais longa do que uma broca de cone de rolos, e em geral as brocas PDC perfuram mais rapidamente.
• As peças de PDC removem a rocha principalmente por corte, enquanto as peças de diamante natural e de impregnação perfuram principalmente por arado e moagem da rocha.
