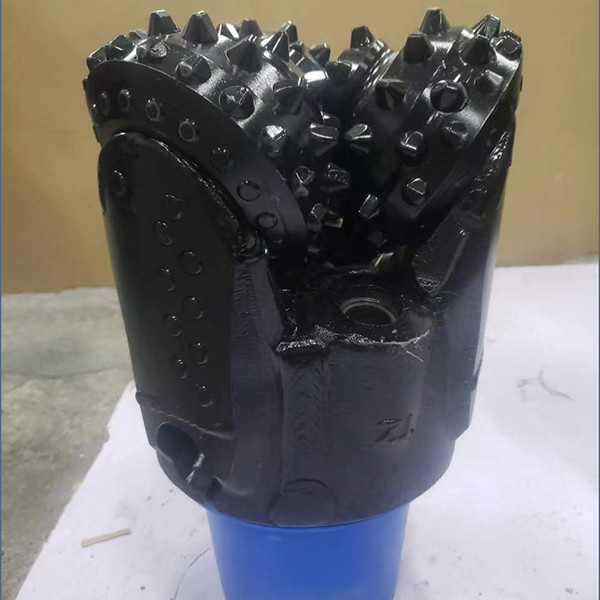

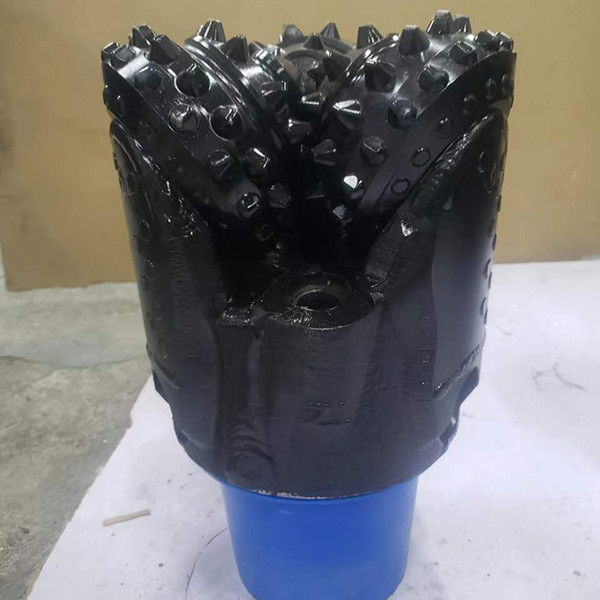

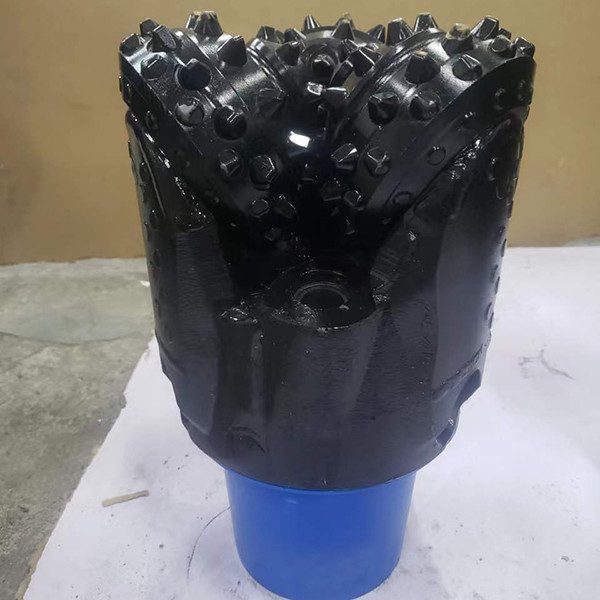

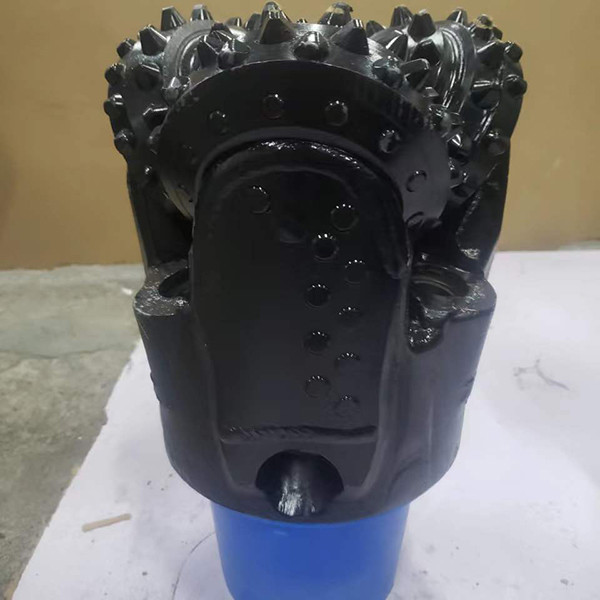

Tricone 9-1/2 Polegadas De Broca API Spec IADC 637 Mina
Detalhes do produto
| Tipo | Bocado de broca Tricone | Usar | petróleo, gás, minig, perfuração, água |
|---|---|---|---|
| Material | Diamante, aço de liga, carboneto de tungston | Tipo de cortador | TCI |
| CIDC | 637 | Aplicativo | Broca de rocha do óleo, mineração, gás .water |
| Tamanho | 9,5 polegadas (241.3mm) | Cor | Requisito do cliente |
| Vantagem | Alta eficiência, alta resistência | Cortador Strucuter | Formão |
| Mercado | Em todo o mundo | Embalagem | Caixa de aço ou caixa de madeira |
| Formação rochosa | f <8 | Dente | Bocado de broca do carboneto de tungstênio |
| Tipo de rolamento | Bocado de rolo selado do carregamento | Carregando o selo | Borracha |
| Destacar | 9 bocado de broca da polegada TCI,Bocado de broca da polegada TCI de 1/2,Bocado de broca IADC de TCI 637 |
||
Descrição de produto
Broca Tricone de 9-1/2 Polegadas de acordo com a especificação API IADC 637
1. Descrições:
Brocas de Insertos de Carboneto de Tungstênio (TCI) são usadas em formações de rocha média a dura, oferecendo uma variedade de insertos de carboneto, como insertos esféricos para rocha muito dura ou insertos cônicos para rocha mais macia. O número de fileiras de insertos está diretamente relacionado ao tipo de aplicação e ao tamanho do furo a ser perfurado. Existem também rolamentos abertos e selados disponíveis, bem como três tipos de proteção de cauda para escolher. TCI significa Insertos de Carboneto de Tungstênio.
2. Especificação:
| ESPECIFICAÇÕES DA BROCA TRICONE | |
| Diâmetro: | 9-1/2 ”(241.3mm) |
| Tipo de Corpo: | Corpo de Aço |
| Tipo de Dente: | Dente TCI |
| Rolamento: | Rolamento Selado |
| Rosca API Conexão API: | 6-5/8 API REG |
| CÓDIGO IACD: | 637 |
| PARÂMETROS DE OPERAÇÃO | |
| Peso (Kg): | 43 KGS |
| Faixa de RPM (rotativo): | 169-290 |
| Peso na Broca (kN): | 108-227kN |
| Torque de Montagem (KN): | 38 - 43 KN |

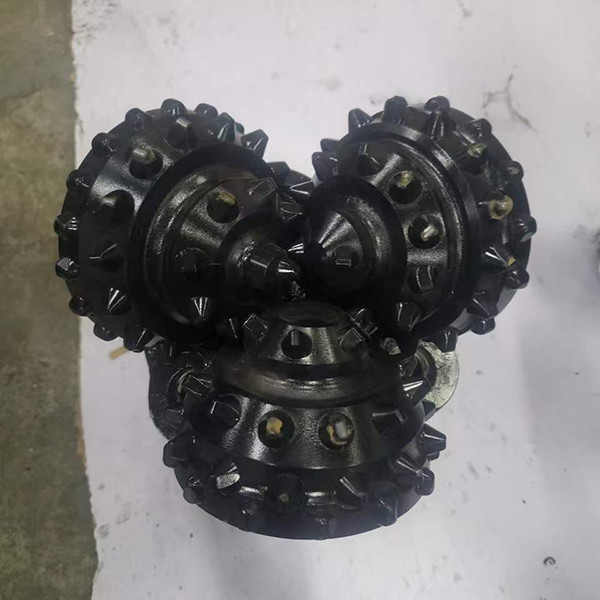

3. Perfil da Broca
4. Tipos de Rolamento
Existem principalmente três tipos de designs de rolamento usados em brocas tricone:
BROCA DE ROLAMENTO ABERTO PADRÃO:
Nessas brocas, os cones giram livremente. Este tipo de broca tem uma fileira frontal de rolamentos de esferas e uma fileira traseira de rolamentos de rolos.
BROCAS DE ROLAMENTO SELADO
Essas brocas possuem um selo O-Ring com um reservatório de graxa para resfriamento dos rolamentos. Os selos agem como uma barreira contra lama e detritos para proteger os rolamentos.
BROCAS DE ROLAMENTO DE MANCAL
Essas brocas são estritamente resfriadas a óleo/graxa com rolamentos de ponta, selo O-Ring e uma pista para desempenho máximo.
5. Pergunta:
Em que devemos prestar atenção ao escolher a broca tricone?
- Passaporte do código IADC da Broca Tricone
- Opções de dentes TCI e de aço da Broca Tricone
- Insertos adicionais de carboneto de tungstênio nas fileiras de calcanhar da Broca Tricone
- Revestimento de carboneto de tungstênio nos corpos dos cones da Broca Tricone
- Insertos de carboneto de tungstênio revestidos de diamante nas bordas dos cones da Broca Tricone
- Insertos de carboneto de tungstênio na cauda das pernas da Broca Tricone
- Bico central adicional para limpeza dos cones da Broca Tricone
A característica da tricone é que elas vêm com seu próprio passaporte como abaixo:
- A especificação dos cones
- O selo de qualidade assinado pela pessoa que fabricou e verificou a broca
- Os parâmetros de perfuração recomendados para obter o melhor desempenho da broca:
- Peso da broca
- Velocidade de rotação
- Volume de lavagem
Qual tipo de tricone você deve escolher?
Depende da geologia em que você está perfurando e dos diâmetros do furo que você está perfurando. A International Association of Drilling Contractors (IADC) desenvolveu um sistema de etapas de fácil uso para escolher a tricone certa para sua geologia com recursos adicionais, como proteção da broca para maior vida útil de produção.
