Máquina de perfuração de diamantes 10 1/2 polegadas de perfuração híbrida bit de API rock bit
Contacte-me para amostras e cupons grátis.
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Se tiver alguma preocupação, fornecemos ajuda online 24 horas por dia.
xDetalhes do produto
| Tipo | Perfurador de diamantes | Utilização | petróleo, gás, mineração, perfuração |
|---|---|---|---|
| Materiais | Diamante, aço ligado, carburo de tungstênio | Tipo de transformação | Forja |
| Aplicação | Exploração de petróleo, mineração, gás | Cores | Requisitos do cliente |
| Vantagem | Alta eficiência, alta resistência | Mercado | Em todo o mundo |
| embalagem | Caixa de madeira ou caixa de aço | ||
| Destacar | Triturador híbrido de 12 polegadas com 3 lâminas.,12 polegadas de barragem de petróleo Diamond Drill Bit,Petróleo de plataforma de perfuração híbrida diamante |
||
Descrição de produto

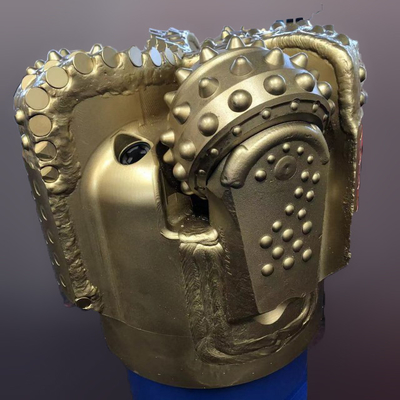

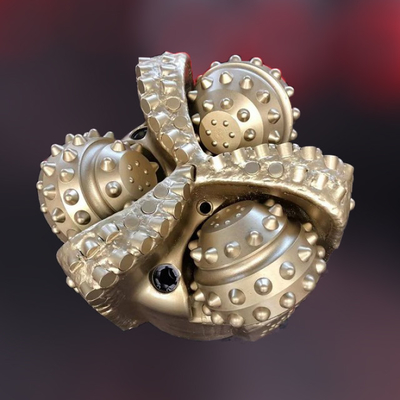

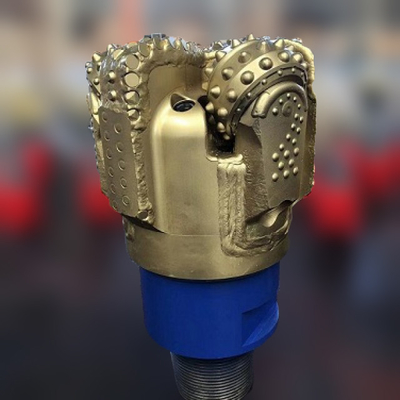

Máquina de perfuração de diamantes 10 1/2 polegadas de perfuração híbrida
1Nome da produção:
Perfuração PDC, Perfuração PDC, Perfuração Diamante PDC, Perfuração Diamante PDC, Perfuração de Rocha, Perfuração de Máquina de Perfuração, Perfuração Diamante, Perfuração de Poço, Perfuração de Rodas
Excavadora de Minas, Excavadora de Água, Excavadora de Petróleo, Excavadora de Minas Subterrâneas
Ferramenta de perfuração de diamantes, Ferramenta de perfuração,
2. Descrições:
A perfuração PDC é uma perfuração de maior desempenho que é utilizada na perfuração de poços de petróleo, mineração e água. A perfuração PDC tem diferentes tipos e tamanhos.Mas todos eles são desenhados que devem ser considerados os efeitos como abaixo.:
- PDC Material do corpo
- PDC Densidade do cortador
- PDC Tamanho ou tipo do cortador
- Perfil do PDC Bit
Todas as nossas brocas PDC são aptas para o padrão API e utilizadas na indústria de perfuração de rocha.
As brocas de rocha PDC de tamanho 3~22 polegadas com 3~9 lâminas estão disponíveis.
3Avanço de broca híbrida:
- ROP geral mais elevada: mantém ROP equivalente a PDC em formações macias, aumentando ROP em formações mais duras que são tipicamente perfuradas por rolos de cone.
- Vibração mais baixa: o design exclusivo dos pedaços híbridos proporciona uma plataforma de perfuração extremamente estável que mitiga as vibrações presentes nos ambientes de cone de rolos e PDC.
- Melhor controle da face da ferramenta: bit direcional superior para aplicações de motor ou rotativo com melhor controle da face da ferramenta e capacidade de direção do que um PDC.
- Controle de binário melhorado: os bits híbridos oferecem uma gestão de binário incomparável nas formações mais difíceis; mesmo em zonas de transição, o binário é controlado com perfuração suave e rápida.
4- Capacidade de material e padrão de conformidade
| API | ISO | ASM | NACE |
| Especificação API 7-1 | ISO 9001 (em inglês) | A norma ASME B94.55M / ASME B94.11M | NACE |
O material de aço do PDC Drill Bit é aço estrutural de liga AISI 4145H.
Aço estrutural de liga AISI 4145H: Este é um aço especificamente utilizado para ferramentas de perfuração de petróleo, especialmente para o fabrico de tubos de perfuração pesados.O aço AISI 4145H possui boa resistência ao desgaste e dureza, pode suportar ambientes de alta pressão e alta temperatura e é adequado para operações de perfuração de poços profundos e ultraprofundos 45.
Composição do material:
| Composição | C(%) | Si(%) | Mn ((%) | P ((%) | S(%) | Cu ((%) | Cr ((%) | V ((%) | Mo ((%) | Al ((%) | Ti ((%) |
| SAE4145HS | 45 | 26 | 110 | 20 | 2 | 1 | 115 | 0.9 | 32 | 20 | 4.2 |
5. PDC Rock Bit Especificação:
|
Especificações
|
|
| Tamanho: | 10 - 1/2 polegadas (266,7 mm) |
| Tipo do corpo da broca: | Corpo de aço |
| Quantidade de lâminas | 3 |
| Nozzles Quantidade: | 3 |
| Conexão de API (in): | 6-5/8" REG |
| Duração do diâmetro (In): | 3 |
|
Parâmetros operacionais
|
|
| Peso em bit (KN): | 89 a 178 |
| Intervalo de RPM ((Rotário): | 100 DHM |
| Taxa de fluxo ((lps): | 48-57 LPM |
| Torque de maquiagem ((KN): | 38-43 KN.M. |
6Perfil do PDC Rock Bit
Sete.Máquinas de corte de brocas de rocha PDC
Os cortadores de diamante composto policristalino (PDC) são o principal ponto de contato para uma broca.
Os cortadores PDC estão expostos a muito aquecimento e resfriamento no poço, um ambiente muito desafiador.
Os cortadores PDC que têm menor degradação térmica e maior estabilidade térmica geralmente alcançam ROP mais alto e maior resistência ao desgaste.
8. PDC Rock Drill Bit Nozzles
Os bicos de broca ajudam a limpar a área de corte e a arrefecer os cortadores de diamante policristalino (PDC).
A colocação efetiva desses bicos, juntamente com o ângulo em que eles são definidos, desempenha um papel crítico na eficiência do perfurador.
Os canais de fluido também complementam a colocação do bico para melhorar a limpeza das estacas.
9. Corpo de aço PDC Bits de rocha
O corpo de aço é o oposto do corpo de matriz.A resistência e a ductilidade do aço dão aos corpos de aço uma alta resistência ao impacto.
Os corpos de aço são consideravelmente mais resistentes do que os corpos de matriz.
Uma característica benéfica das partes de aço é que elas podem ser facilmente reconstruídas várias vezes porque os cortadores desgastados ou danificados podem ser substituídos com bastante facilidade.Esta é uma vantagem especial para os operadores em ambientes de perfuração de baixo custo.
As brocas de diamante policristalino compacto (PDC) são diferentes dos cones de rolos, pois são corpos de uma peça sem partes móveis.Assim, o bit é capaz de operar com maiores velocidades de rotação de forma mais eficiente em formações consolidadas.
10Processo de Fabricação:
PDC Cutter Processo de fabrico
O processo de produção de lâminas de corte de diamantes inclui principalmente três métodos: sinterização de lâminas de corte de diamantes, soldadura de lâminas de corte de diamantes e galvanização de lâminas de corte de diamantes.
Diamond Cutter PDC Sinteragem de lâminas de corte de diamantes:
Existem dois métodos principais para a sinterização do cortador de diamantes, ou seja, sinterização por prensagem a frio e sinterização por prensagem a quente.A sinterização por prensagem a frio é efectuada a uma temperatura mais baixa, enquanto a sinterização por prensagem a quente é realizada a uma temperatura e pressão mais elevadas para garantir que as partículas de diamante estejam mais firmemente fixadas na matriz.
Todas As brocas serão testadas como se segue:
--- Instrumentos de ensaio mecânicos
--- Teste difícil
--- Teste UT
---Outro ensaio conforme exigido
