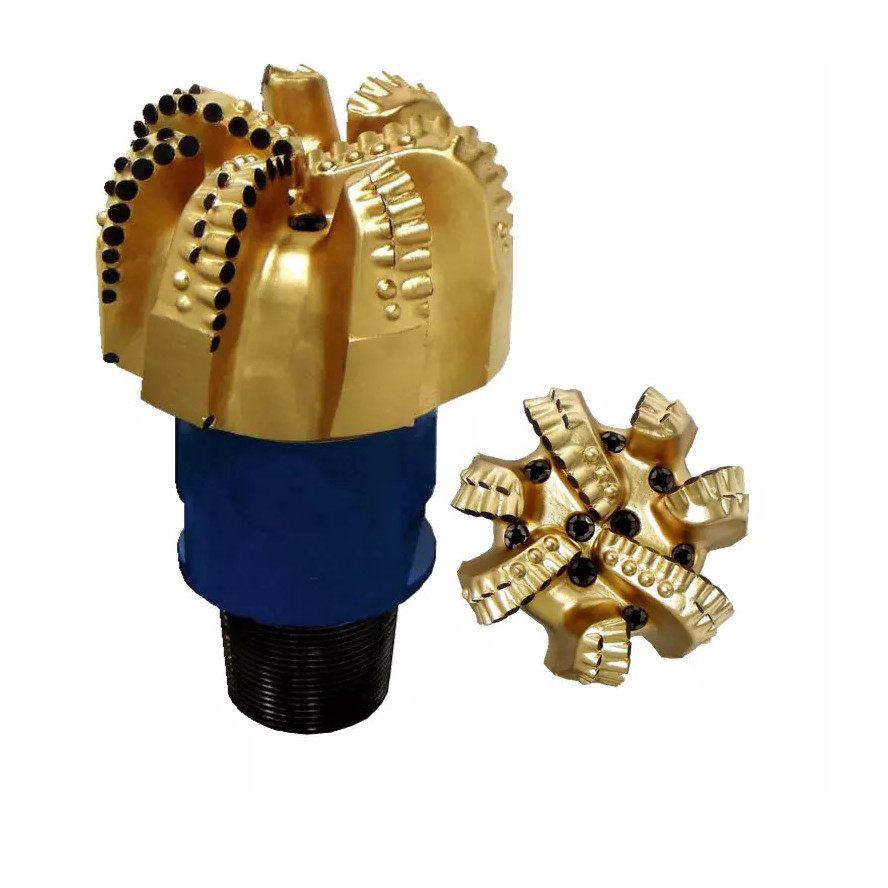

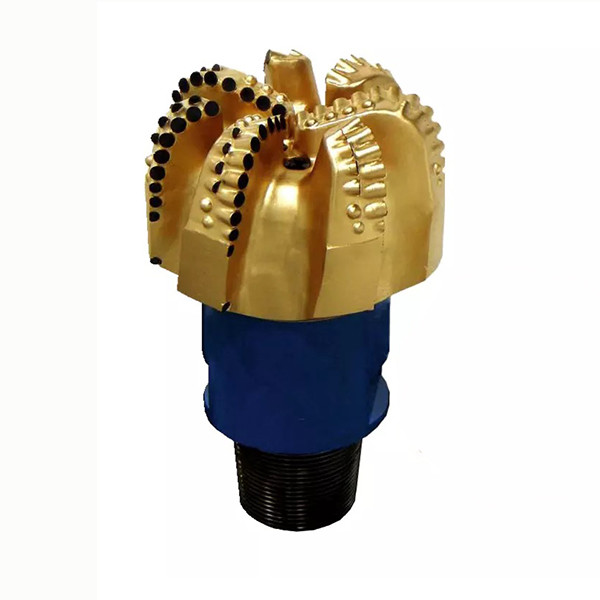

Corpo de matriz 13 1/2 polegadas PDC Diamante Bit Of Rock ferramentas de perfuração

Broca de diamante PDC de ferramentas de perfuração de rocha

Descrição:

De acordo com a Associação Internacional de Contratantes de Perfuração (IADC), a classificação de brocas de corte fixo é composta por quatro caracteres que designam:

• Material do corpo.
• Densidade do cortador.
• Tamanho ou tipo do cortador.
• Perfil da broca

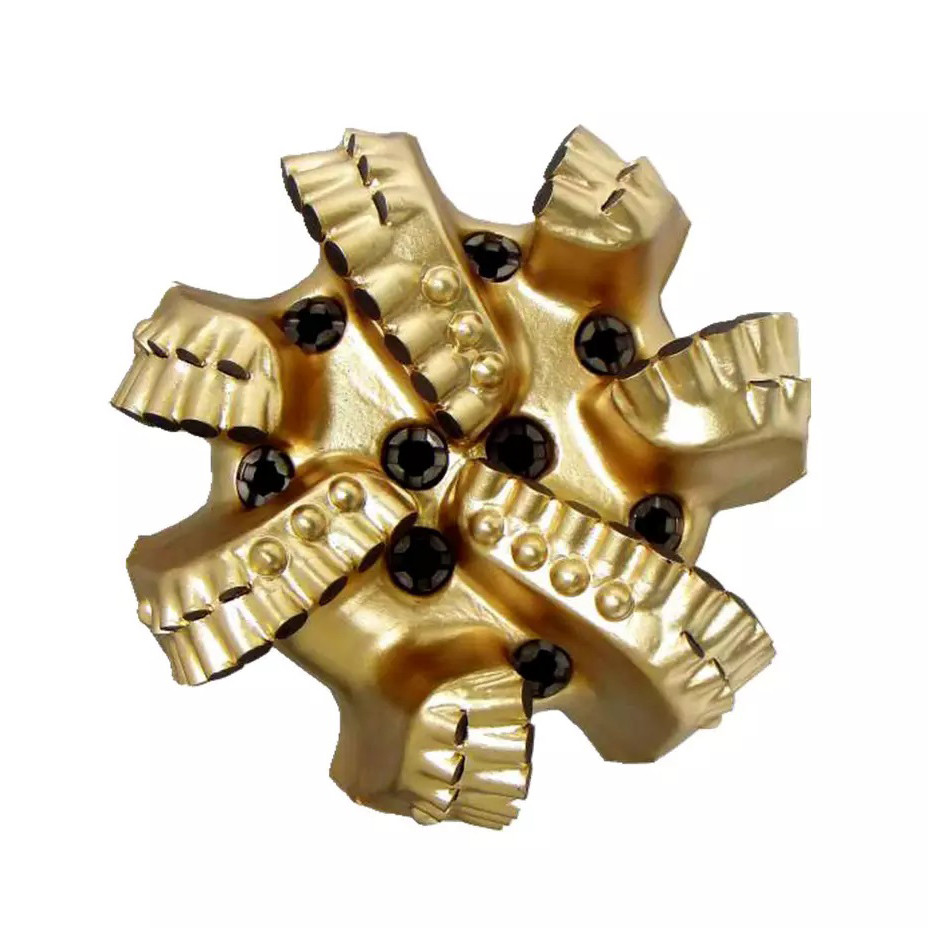

Cortadores PDC de brocas

Os cortadores de diamante policristalino (PDC) são o principal ponto de contato de uma broca. As brocas PDC removem a rocha principalmente por cisalhamento.

Os cortadores PDC são expostos a muito aquecimento e resfriamento no poço, um ambiente muito desafiador.

Cortadores PDC que têm menor degradação térmica e mais estabilidade térmica geralmente alcançam maior ROP e maior resistência ao desgaste. Portanto, otimizar o cortador é importante.

Jatos de broca

Os jatos de broca ajudam a limpar a área de corte e resfriar os cortadores de diamante policristalino (PDC).

O posicionamento eficaz desses jatos, juntamente com o ângulo em que são definidos, desempenha um papel fundamental na eficiência do desempenho da broca.

Os canais de fluido também complementam o posicionamento dos jatos para melhorar a limpeza dos detritos.

Corpo da matriz

A matriz é um material complexo muito duro e bastante frágil, contendo grãos de carboneto de tungstênio ligados com um aglutinante metálico mais macio e resistente.

A dureza de um PDC de corpo de matriz tem a vantagem de não ser suscetível à abrasão e erosão. É eficaz na tolerância a altas cargas de compressão, mas, em comparação com o aço, tem baixa resistência à carga de impacto.

As brocas PDC de corpo de matriz são relativamente diversas, porque a matriz é um material composto.

Em ambientes em que a erosão do corpo é provável que cause a falha de uma broca, os PDC de corpo de matriz são a preferência em relação às brocas de corpo de aço. Para brocas impregnadas de diamante, apenas a construção de corpo de matriz pode ser usada.
