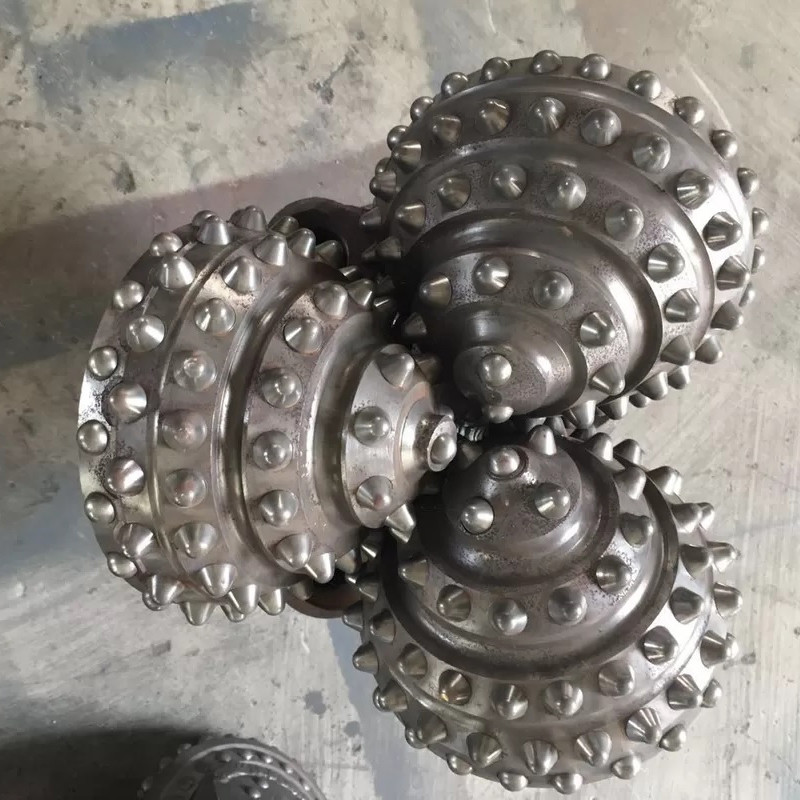

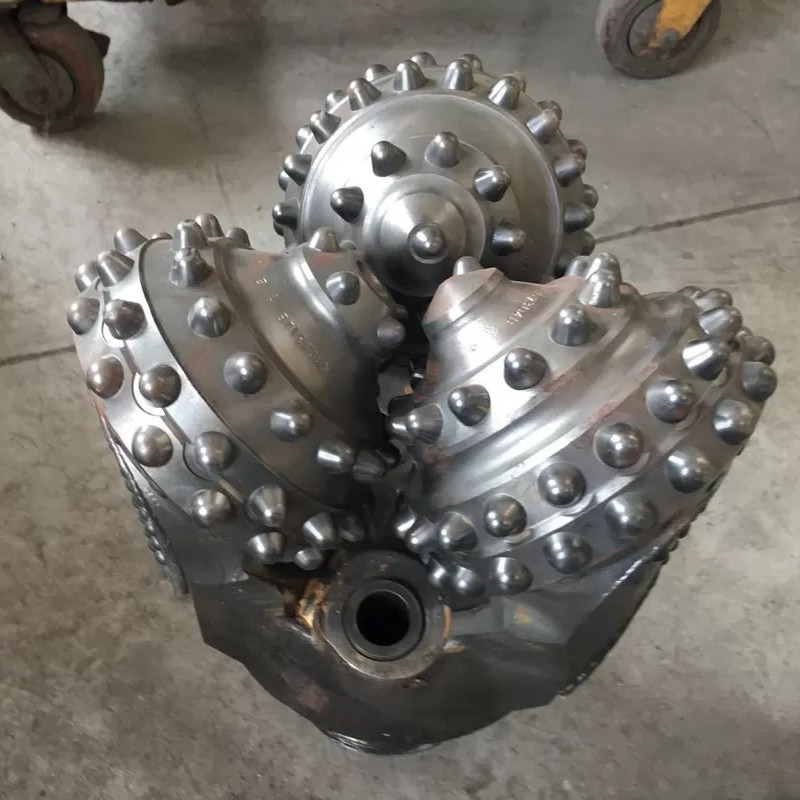

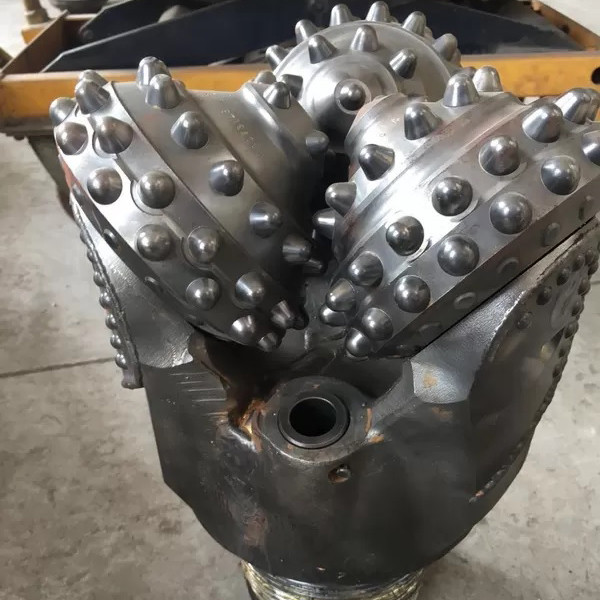

Rock Bit 9-7/8 polegadas IADC 735 de ferramenta de perfuração de mineração de água

 Ferramenta de Perfuração para Mineração de Água

Descrição

Uma broca tricone é um componente essencial do conjunto de fundo de poço usado em operações de perfuração. Esta broca tricone mecânica utiliza movimento rotacional e a fricção mecânica gerada por seus dentes para remover a superfície da rocha durante a perfuração. Seu objetivo é aproveitar a energia da coluna de perfuração rotativa e do fornecimento de lama, aplicando efetivamente essa força para facilitar o aprofundamento do poço.

Como saber a qualidade de uma broca tricone?

• Passaporte do código IADC da broca tricone
• Opções de dentes de aço e TCI da broca tricone
• Inserções adicionais de carboneto de tungstênio nas fileiras do calcanhar da broca tricone
• Revestimento de carboneto de tungstênio nos corpos dos cones da broca tricone
• Inserções de carboneto de tungstênio revestidas com diamante na bitola dos cones da broca tricone
• Inserções de carboneto de tungstênio na saia das pernas da broca tricone
• Bocal central adicional para limpeza dos cones da broca tricone

A característica da broca tricone é que elas vêm com seu próprio passaporte, como abaixo:

• A especificação dos cones
• O selo de qualidade assinado pela pessoa que fez e verificou a broca
• Os parâmetros de perfuração recomendados para obter o melhor desempenho da broca:
• Peso da broca
• Velocidade de rotação
• Volume de lavagem

Aplicações

• Investigação geotécnica
• Exploração e sondagem de mineração
• Instrumentação geotécnica
• Geofísica


Tipos de rolamentos
Existem principalmente três tipos de projetos de rolamentos usados em brocas tricone:

• BROCA DE ROLOS COM ROLAMENTO ABERTO PADRÃO:
Nestas brocas, os cones girarão livremente. Este tipo de broca tem uma fileira frontal de rolamentos de esferas e uma fileira traseira de rolamentos de rolos.
• BROCAS DE ROLOS COM ROLAMENTOS SELADOS
Estas brocas têm uma vedação O-Ring com um reservatório de graxa para resfriamento do rolamento. As vedações atuam como uma barreira contra lama e detritos para proteger os rolamentos
• BROCAS DE ROLOS COM ROLAMENTOS DE MANCAL
Estas brocas são estritamente resfriadas a óleo/graxa com rolamentos de nariz, vedação O-Ring e uma pista para o máximo desempenho.


Códigos IADC da broca tricone

Os códigos IADC facilitam a descrição do tipo de broca de rocha necessária.
Os três primeiros dígitos classificam a broca de acordo com a formação que ela foi projetada para perfurar e o projeto de rolamento/vedação usado.
1, 2 e 3 designamBROCAS DE DENTES DE AÇOcom 1 para formações macias, 2 para médias e 3 para duras.
Os códigos 4, 5, 6, 7 e 8 designamBROCAS DE INSERÇÃO DE CARBONETO DE TUNGSTÊNIOpara diferentes durezas de formação, sendo 4 a mais macia e 8 a mais dura


Tipos de Formação
O seguinte mostra a formação típica e sua referência IADC
1 e 4 Formações macias com camadas pegajosas e baixa resistência à compressão, como argila, margas.

1 e 4 Formações macias com baixa resistência à compressão, como marga, sal, anidrita e xisto.

5 Formações macias a médias com baixa resistência à compressão e intercaladas com camadas duras, como areias, xisto e giz.

2 ou 6 Formações densas médias a duras com alta a muito alta resistência à compressão, mas com camadas não abrasivas ou pouco abrasivas, como xistos, siltito, arenito, calcário, dolomita e anidrita.

3 ou 7 Formações duras e densas com resistência à compressão muito alta e algumas camadas abrasivas, como siltito, arenito e siltito.

8 Formações extremamente duras e abrasivas, como quartzito e rocha vulcânica.
