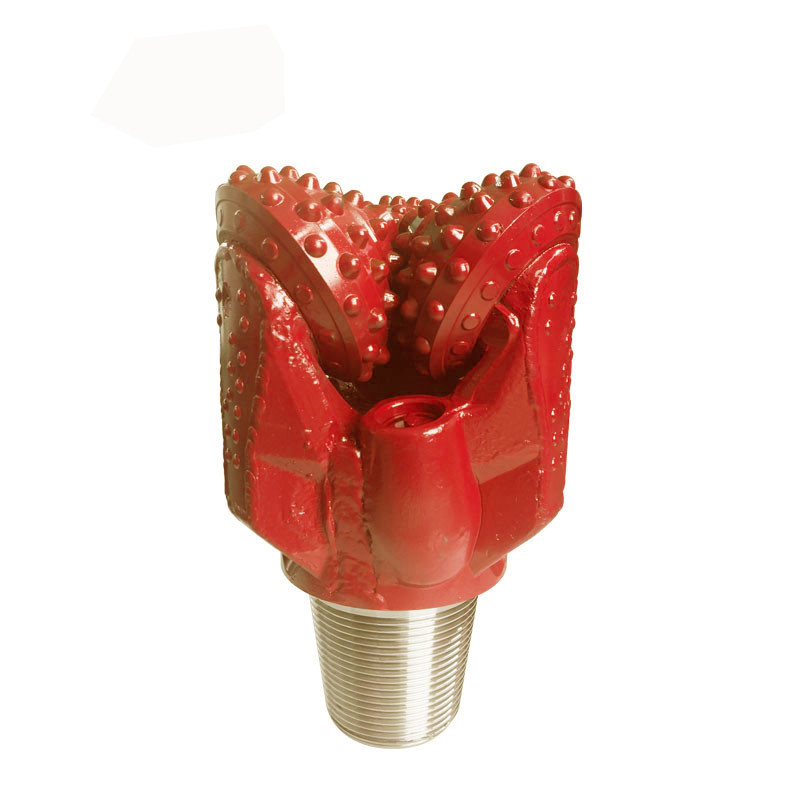

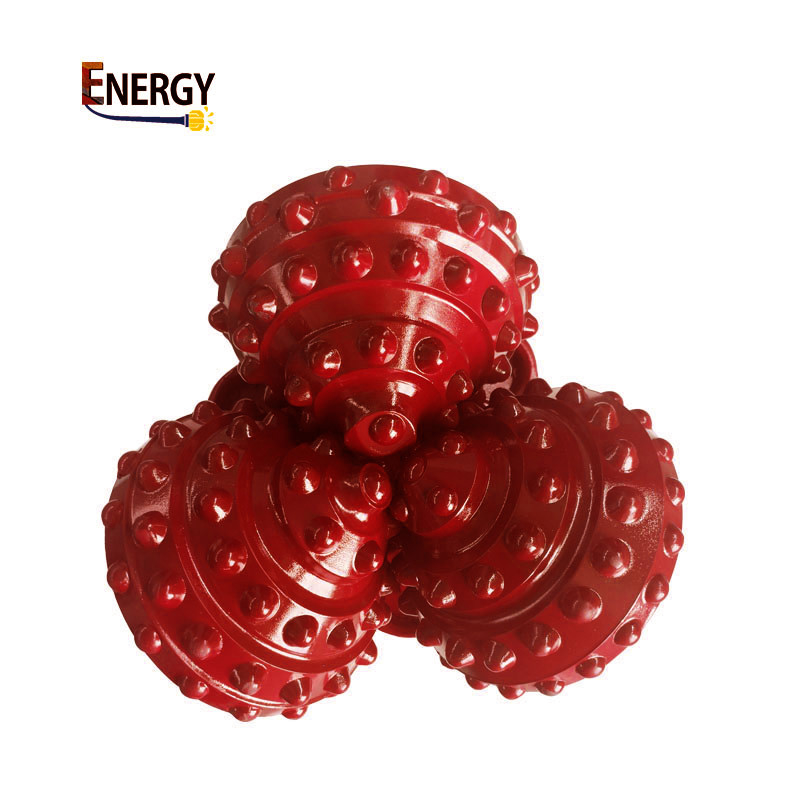

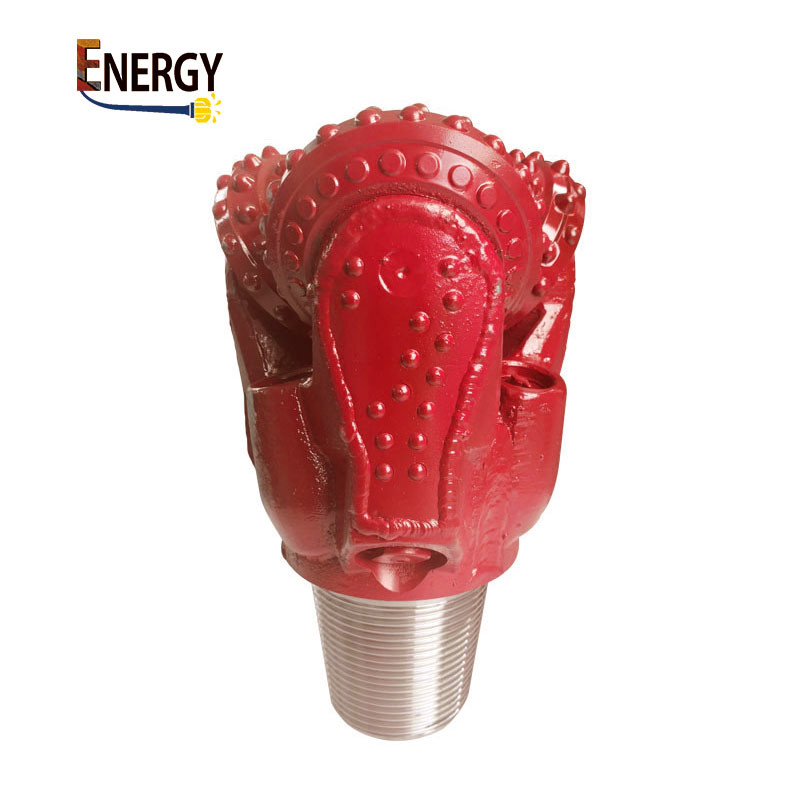

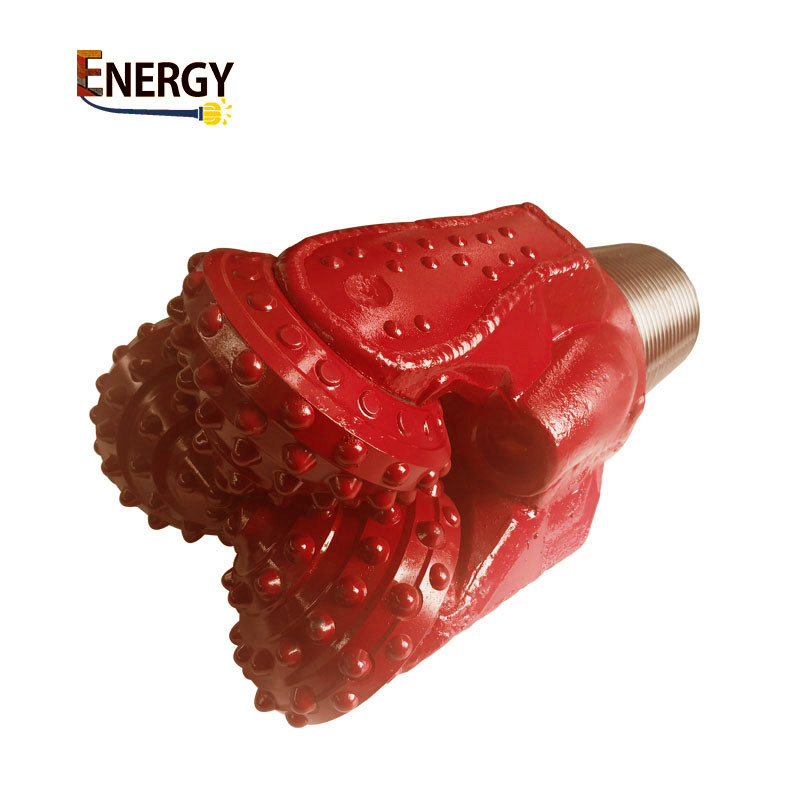

TCI Tricone Bit 6 Inch Roller Cone Bit IADC 735 de perfuração de rocha de mineração

Broca de Cone de Rolo Tricone TCI

1. Descrições:

 As brocas de pastilhas de metal duro (TCI) são usadas em formações rochosas de média a dura, que oferecem uma variedade de pastilhas de metal duro, como pastilhas de formato esférico para rochas muito duras ou pastilhas de formato cônico para rochas mais macias. O número de fileiras de pastilhas está diretamente relacionado ao tipo de aplicação e ao tamanho do furo a ser perfurado. Existem também rolamentos abertos e selados disponíveis, bem como três tipos de proteção de cauda para escolher. TCI significa Pastilha de Metal Duro.

2. Especificação:

3. Perfil da broca

4 .Tipos de Rolamentos

Existem principalmente três tipos de projetos de rolamentos usados em brocas de perfuração tricone:

• BROCA DE ROLO COM ROLAMENTO ABERTO PADRÃO:

Nessas brocas, os cones girarão livremente. Este tipo de broca possui uma fileira frontal de rolamentos de esferas e uma fileira traseira de rolamentos de rolos.

• BROCAS DE ROLOS COM ROLAMENTOS SELADOS

Essas brocas possuem uma vedação O-Ring com um reservatório de graxa para resfriamento do rolamento. As vedações atuam como uma barreira contra lama e detritos para proteger os rolamentos

• BROCAS DE ROLOS COM ROLAMENTOS DE MANCAL

Essas brocas são resfriadas estritamente a óleo/graxa com rolamentos de nariz, vedação O-Ring e uma pista para desempenho máximo.

5. Pergunta:

O que devemos prestar atenção ao escolher a broca tricone?

• Passaporte do código IADC da broca tricone
• Opções de dentes TCI e aço da broca tricone
• Pastilhas de metal duro de tungstênio adicionais nas fileiras do calcanhar
• Revestimento de metal duro de tungstênio nos corpos dos cones
• Pastilhas de metal duro de tungstênio revestidas com diamante na bitola dos cones
• Pastilhas de metal duro de tungstênio na cauda das pernas
• Bocal central adicional para limpeza dos cones

A característica tricone é que elas vêm com seu próprio passaporte, conforme abaixo:

• A especificação dos cones
• O selo de qualidade assinado pela pessoa que fez e verificou a broca
• Os parâmetros de perfuração recomendados para obter o melhor desempenho da broca:
• Peso da broca
• Velocidade de rotação
• Volume de lavagem

Que tipo de tricone você deve escolher?

Depende da geologia em que você está perfurando e dos diâmetros do furo que você está perfurando. A Associação Internacional de Contratantes de Perfuração (IADC) desenvolveu um sistema de etapas fácil de usar para escolher o tricone certo para sua geologia com recursos adicionais, como proteção da broca para uma vida útil de produção mais longa.
