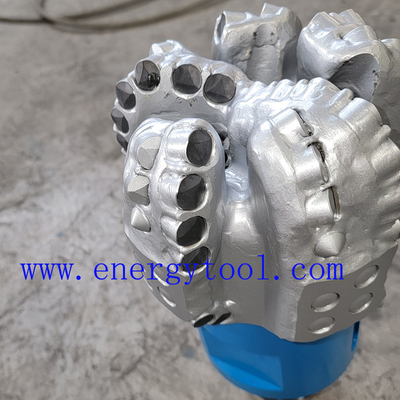

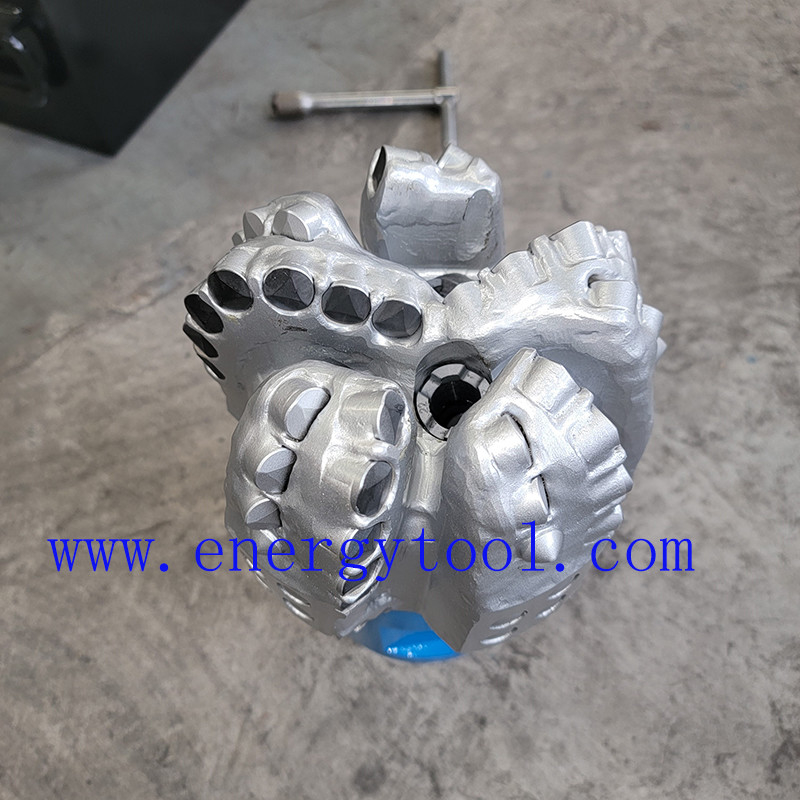

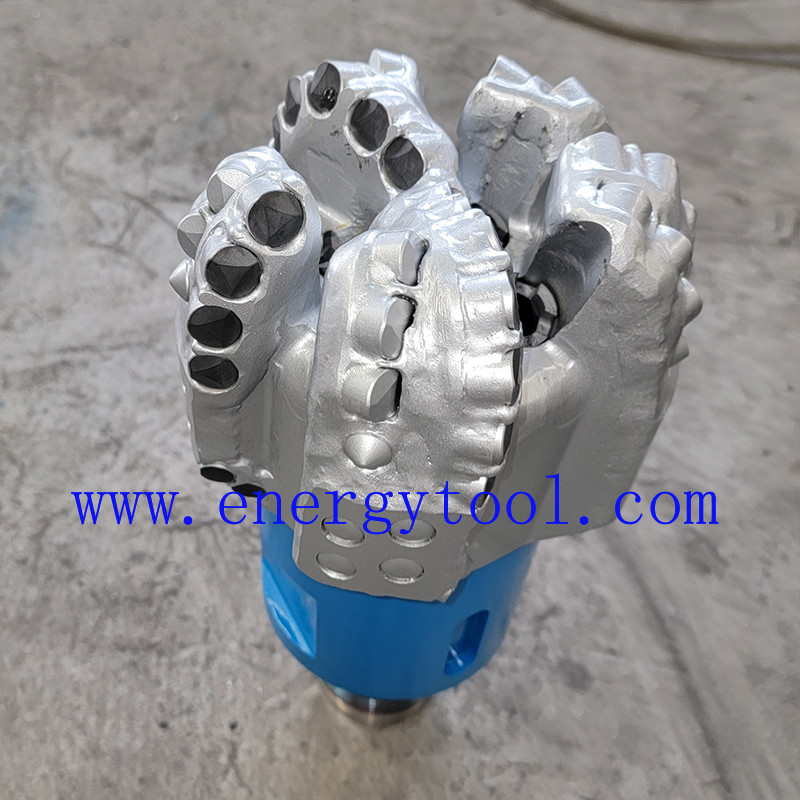

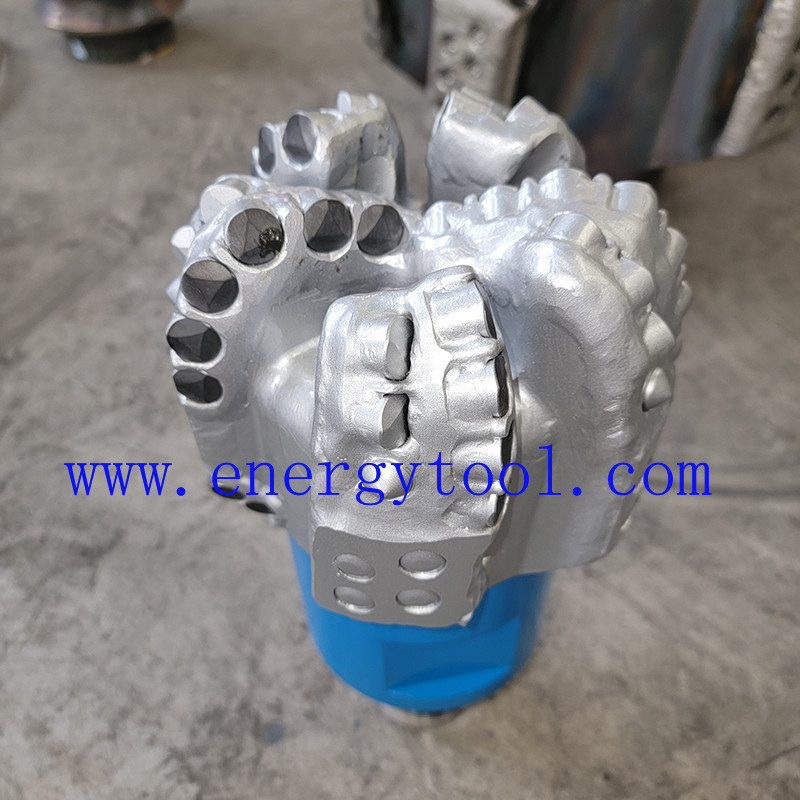

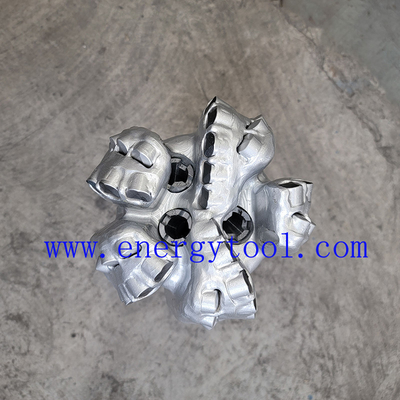

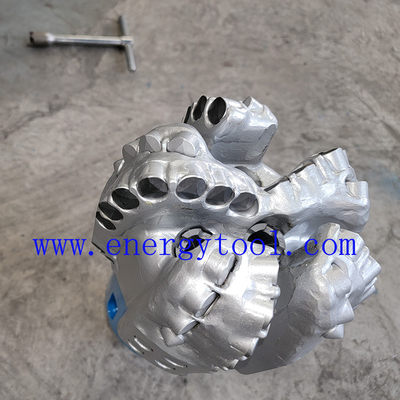

Ferramenta de perfuração de diamante 5-7/8 polegadas 5 lâminas API Especificação PDC

Ferramenta de perfuração de diamante 5-7/8 polegadas 5 lâminas API Especificação PDC

1. Descrições:

De acordo com a Associação Internacional de Contratistas de Perfuração (IADC), a classificação do bit de corte fixo é composta por quatro caracteres que designam:

• PDC Bit Material do corpo
• Densidade do cortador de bits PDC
• Tamanho ou tipo do cortador de bites PDC
• Perfil de bits do PDC

Todas as nossas brocas PDC são aptas para o padrão API e utilizadas na indústria de perfuração.

As brocas PDC de tamanho 3~22 polegadas com 3~9 lâminas estão disponíveis.

As brocas PDC (Polycrystalline Diamond Compact/Composite) são ferramentas altamente eficientes utilizadas para perfurar formações rochosas sedimentares uniformes como xisto, arenito, dolomita, calcário,e maisEssas brocas empregam uma ação de cisalhamento, raspagem ou raspagem para penetrar efetivamente nas formações rochosas.

Conhecidas por sua rigidez excepcional, as peças PDC se destacam entre outros materiais de ferramentas de diamante.São fabricados combinando camadas de diamante policristalino (diamante sintético) com um substrato de carburo em condições de alta temperatura e pressãoEste processo garante a sua durabilidade e fiabilidade em aplicações de perfuração exigentes.

2Especificações:

3. PDC Bit de perfil

4. PDCMáquinas de corte de brocas

Os cortadores de diamante composto policristalino (PDC) são o principal ponto de contato para uma broca.

Os cortadores PDC estão expostos a muito aquecimento e resfriamento no poço, um ambiente muito desafiador.

Os cortadores PDC que têm menor degradação térmica e maior estabilidade térmica geralmente alcançam ROP mais alto e maior resistência ao desgaste.

De acordo com o API, os tamanhos dos cortadores são os seguintes:

1 indica cortadores PDC com diâmetro > 24 mm.

2 representa cortadores de 14 a 24 mm de diâmetro.

3 indica cortadores PDC < 14 mas > 8 mm. 4 é utilizado para cortadores < 8 mm.

5. PDC Bicos de perfuração

Os bicos de broca ajudam a limpar a área de corte e a arrefecer os cortadores de diamante policristalino (PDC).

A colocação efetiva desses bicos, juntamente com o ângulo em que eles são definidos, desempenha um papel crítico na eficiência do perfurador.

Os canais de fluido também complementam a colocação do bico para melhorar a limpeza das estacas.

6Processos de fabrico de pedaços de PDC do corpo de aço

O corpo de aço do PDC Bit é o oposto do corpo de matriz.A resistência e a ductilidade do aço dão aos corpos de aço uma alta resistência ao impactoOs corpos de aço são consideravelmente mais resistentes do que os corpos de matriz.

Uma característica benéfica das peças de aço é que elas podem ser facilmente reconstruídas várias vezes porque os cortadores desgastados ou danificados podem ser substituídos com bastante facilidade.Esta é uma vantagem especial para os operadores em ambientes de perfuração de baixo custo.

As brocas de diamante policristalino compacto (PDC) são diferentes dos cones de rolos, pois são corpos de uma peça sem partes móveis.Assim, o bit é capaz de operar com maiores velocidades de rotação de forma mais eficiente em formações consolidadas.
