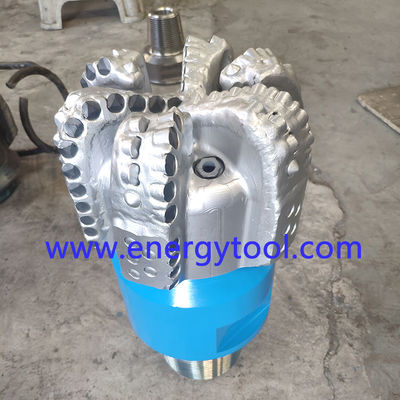

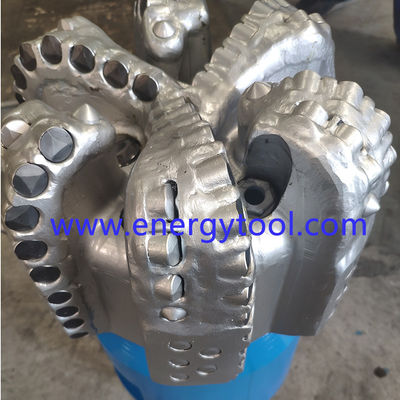

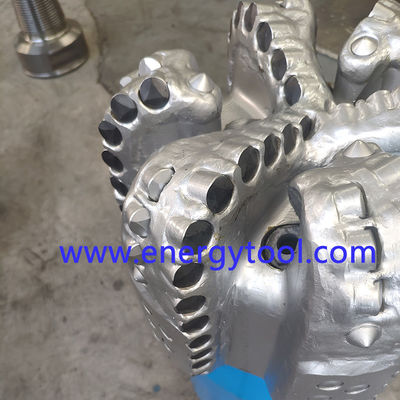

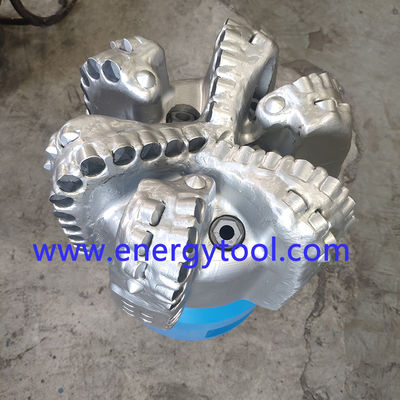

API Especificação 6-1 / 2 polegadas PDC Rock Drill Bit de Oilfield ferramenta de perfuração de diamantes

Broca PDC de rocha de 6-1/2 polegadas para ferramentas de perfuração de diamante em campos de petróleo

1. Descrições:

A broca PDC é uma ferramenta de perfuração de rocha que utiliza o cortador PDC para cisalhar a rocha. O cortador PDC é feito de diamante sintético e carboneto de tungstênio. O cortador PDC tem uma camada inferior de diamante de 2mm-3mm e tungstênio. Portanto, o material de diamante revoluciona a eficiência e a longevidade das brocas em operações de perfuração de petróleo.

A broca de perfuração S616 PDC exemplifica a excelência como uma ferramenta de cabeça fixa que opera perfeitamente como uma entidade unificada, garantindo desempenho firme e confiável em todos os esforços de perfuração.

Na seleção de uma broca PDC, considerações importantes, como densidade do cortador, tamanho, perfil da broca e tipo de lâmina, são fatores cruciais que influenciam o desempenho em diversas condições de perfuração.

Nossa gama de brocas PDC adere rigorosamente aos padrões API, garantindo compatibilidade perfeita com as operações de perfuração. Essas brocas estão disponíveis em tamanhos que variam de 3 a 22 polegadas com 3 a 9 lâminas, oferecendo várias classificações de cortadores adaptadas a necessidades e orçamentos específicos.

2. Especificação:

Brocas PDC como a S616 ou M616 são especificadas com um corpo de aço ou matriz de 6 lâminas e um cortador principal de 16 mm. O código IADC indica se a broca é adequada para formação dura ou macia. O perfil da broca PDC também mostra que a broca é adequada para poços direcionais ou não direcionais.

Portanto, o IADC 323 tem um significado diferente para a broca PDC.

3. Perfil da broca PDC

4.Cortadores de broca PDC

No coração de uma broca estão os cortadores de diamante policristalino (PDC), que se envolvem diretamente com a rocha, usando principalmente ação de cisalhamento para remoção. No ambiente exigente de um poço, os cortadores PDC passam por ciclos frequentes de aquecimento e resfriamento, o que representa desafios significativos.

Cortadores PDC com estabilidade térmica aprimorada e degradação térmica reduzida tendem a ter um desempenho melhor, resultando em taxas de penetração (ROP) mais altas e resistência ao desgaste aprimorada. Otimizar esses cortadores é, portanto, fundamental para maximizar a eficiência.

5. Bocais de broca PDC

Os bocais da broca PDC ajudam a limpar a área de corte e resfriar os cortadores de diamante policristalino (PDC).

A colocação eficaz desses bocais, juntamente com o ângulo em que são definidos, desempenha um papel crítico na eficiência da broca.

Os canais de fluido também complementam a colocação dos bocais para melhorar a limpeza dos cavacos.

6. Brocas PDC de corpo de aço

O corpo de aço da broca PDC é o oposto do corpo da matriz. Ele pode suportar cargas de alto impacto, mas é mais macio e não possui recursos de proteção. A resistência e a ductilidade do aço conferem aos corpos de broca de aço alta resistência ao impacto. Os corpos de aço são consideravelmente mais fortes do que os corpos de matriz.

Uma característica benéfica das brocas de aço é que elas podem ser facilmente reconstruídas várias vezes, porque os cortadores desgastados ou danificados podem ser substituídos com bastante facilidade. Esta é uma vantagem particular para os operadores em ambientes de perfuração de baixo custo.

As brocas de diamante policristalino (PDC) são diferentes dos cones de rolo, pois são corpos de uma peça sem peças móveis. Os cortadores fixos trituram a rocha, de modo que a broca é capaz de operar com velocidades de rotação mais altas com mais eficiência em formações consolidadas.
