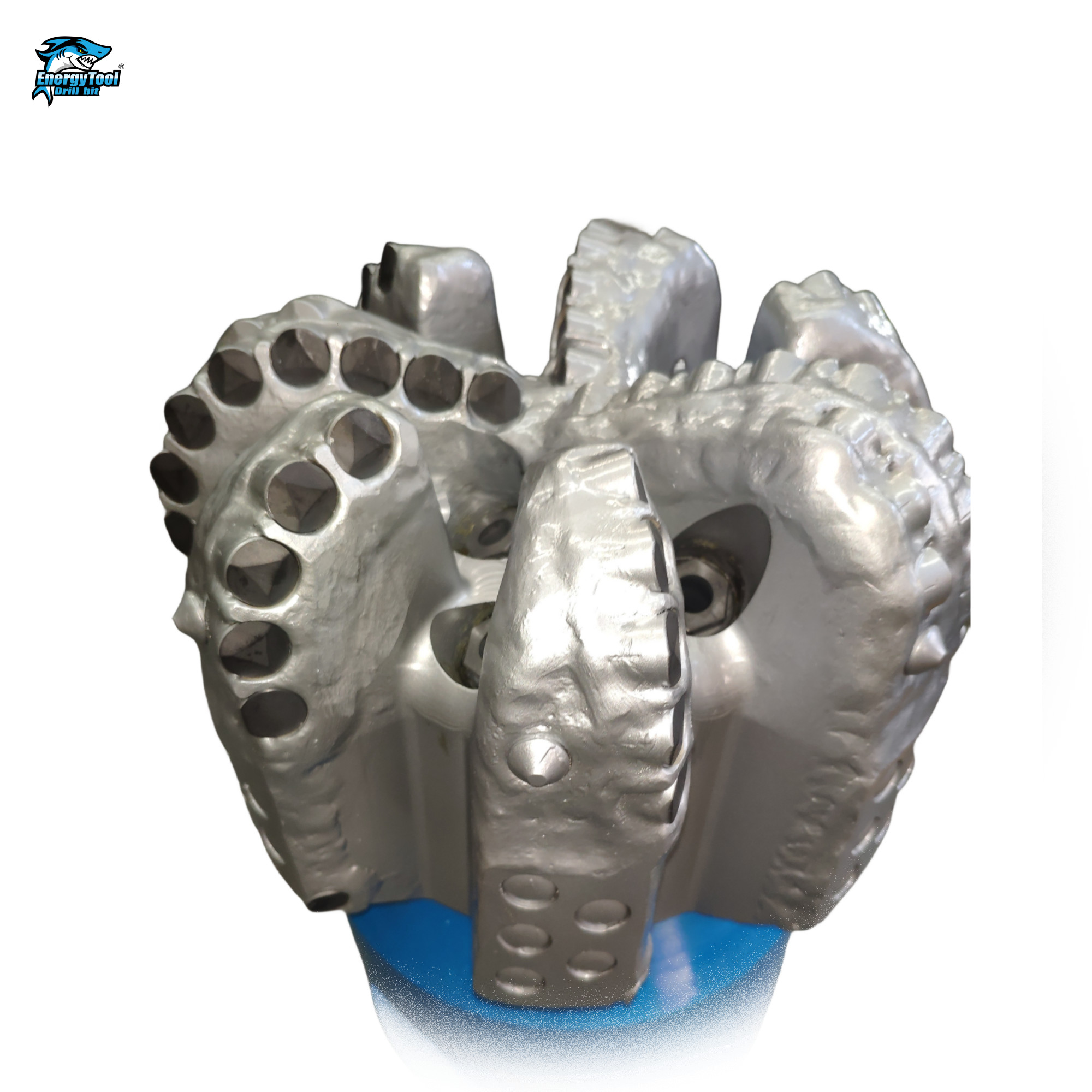

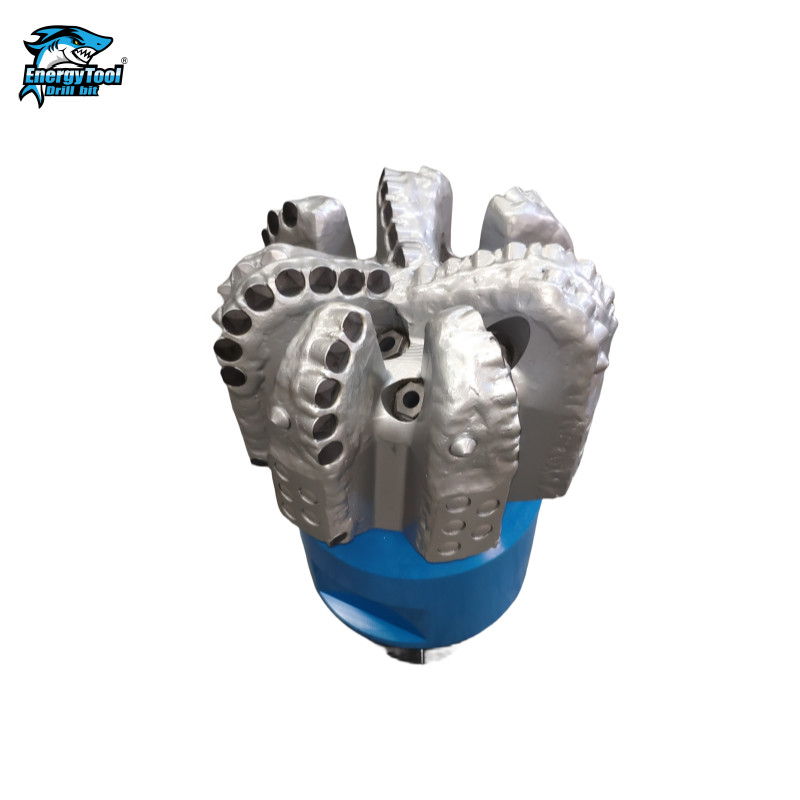

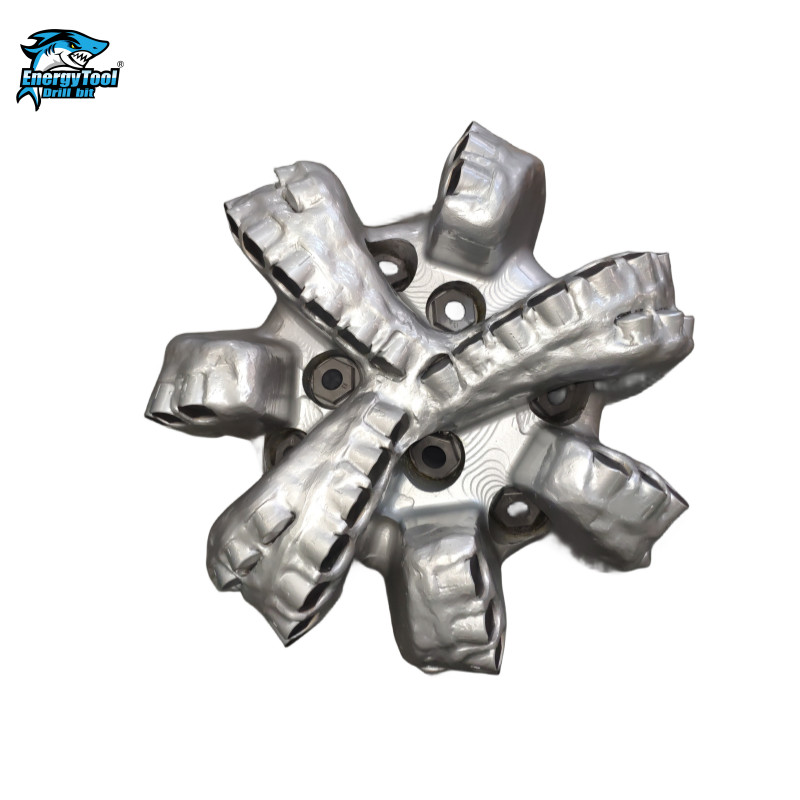

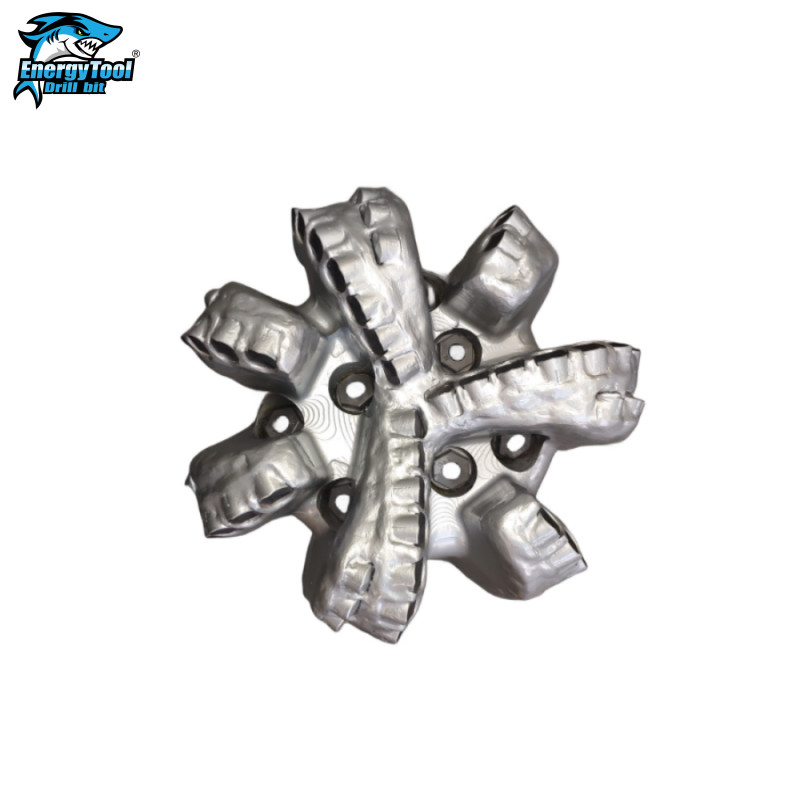

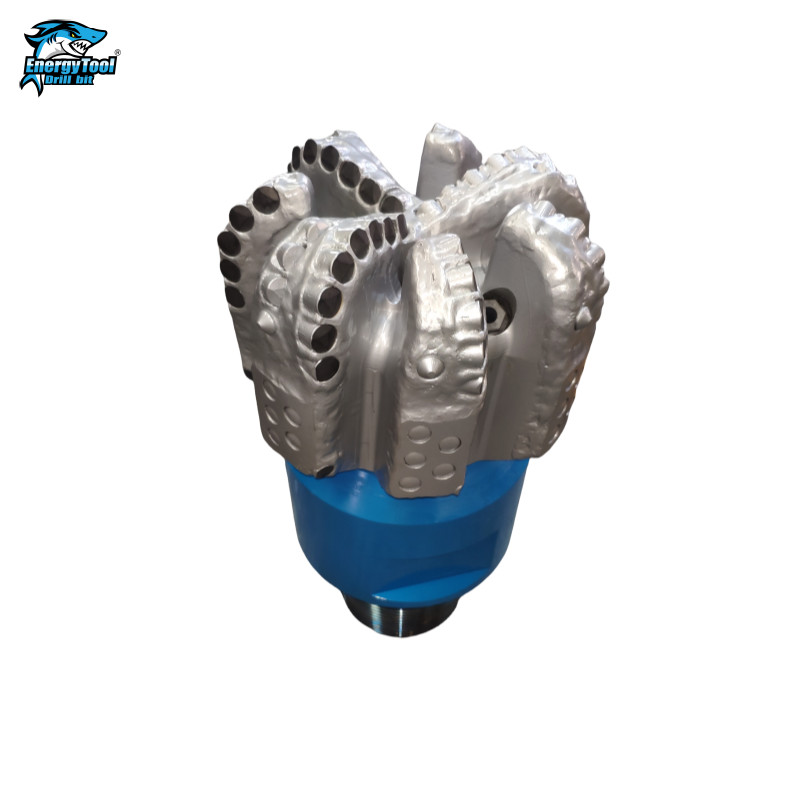

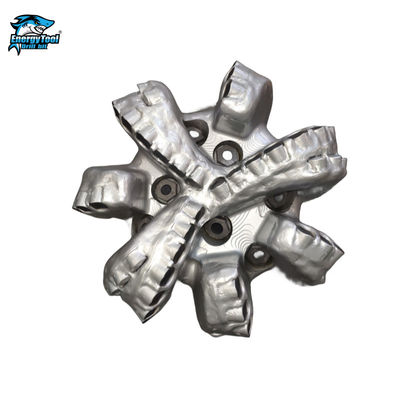

Broca Diamantada PDC de 9-1/2" para Poço de Petróleo
Detalhes do produto
| Cortadores | Compacto de diamante policristalino (PDC) | Tipo | broca de diamante |
|---|---|---|---|
| Tratamento de superfície | PDC Insert | ||
| Destacar | Perfurador de óleo de petróleo e água,Eng PDC Bits de perfuração de diamantes |
||
Descrição de produto
Broca Diamantada PDC de 9-1/2" para Poço de Petróleo
. Descrições:
De acordo com a International Association of Drilling Contractors (IADC), a classificação de brocas de corte fixo é composta por quatro caracteres que designam:
- Material do corpo
- Densidade do cortador
- Tamanho ou tipo do cortador
- Perfil da broca
É muito importante que a broca PDC seja usada em formação rochosa homogênea. PDC de corpo matricial é usado em formação dura e abrasiva.
| Especificação da Broca PDC de Corpo de Aço de 9 1/2" | ||
| Diâmetro da Broca | 9 1/2" | 241,3mm |
| Modo de Tipo | S516 | |
| Tamanhos dos Cortadores | 16/13 mm | |
| Quantidade de Bicos | 5NZ | |
| Comprimento da Calibragem | 2” | |
| Conexão | REG 6-5/8" | |
| Peso Bruto | 70Kgs | |
| Parâmetros Operacionais | ||
| Peso na Broca | 28- 112 KN | |
| Velocidade Rotacional | 100- DHM | |
| Vazão | 30-42 lps | |
| Torque de Montagem | 38-43 KN | |
| Formação | Formação de dureza média com alta resistência à compressão | |
. Perfil da Broca
| Broca PDC de Corpo Matricial | Broca PDC de Corpo de Aço | |
| Material do Corpo | Carboneto de Tungstênio | Aço Liga |
| Material do Cortador | Diamante Compacto Policristalino | Diamante Compacto Policristalino |
| Soldagem de Superfície | Não | Sim |
| Proteção de Calibragem | Não | Sim |
| Quantidade de Lâminas | 3 Lâminas ~ 9 Lâminas | 3 Lâminas ~ 9 Lâminas |
| Conexão | API REG | API REG |
| Processos de Fabricação | Fundição | Forjamento |
| Formação | Formação Homogênea Dura | Formação Homogênea de Dureza Média |
| Custo | Muito, muito alto | Alto |
| Resistência ao Desgaste | Muito, muito boa | Boa |
| Desempenho | Alto | Alto |
| Vida Útil | Mais longa | Longa |
. Cortadores de Broca PDC
Os cortadores de compósito de diamante policristalino (PDC) são o principal ponto de contato de uma broca. As brocas PDC removem a rocha principalmente por cisalhamento.
Os cortadores PDC são expostos a muito aquecimento e resfriamento no poço, um ambiente muito desafiador.
Cortadores PDC com menor degradação térmica e maior estabilidade térmica geralmente alcançam maior ROP e maior resistência ao desgaste. Portanto, otimizar o cortador é importante.
. Bicos da Broca
Os bicos da broca ajudam a limpar a área de corte e a resfriar os cortadores de compósito de diamante policristalino (PDC).
A colocação eficaz desses bicos, juntamente com o ângulo em que estão definidos, desempenha um papel crítico na eficiência do desempenho da broca.
Os canais de fluido também complementam a colocação dos bicos para melhorar a remoção de cascalhos.
. Brocas PDC de Corpo de Aço
O corpo de aço é o oposto do corpo matricial. Ele pode suportar altas cargas de impacto, mas é mais macio e carece de recursos de proteção. A resistência e a ductilidade do aço conferem aos corpos de brocas de aço alta resistência ao impacto.
Os corpos de aço são consideravelmente mais fortes que os corpos matriciais.
Uma característica benéfica das brocas de aço é que elas podem ser facilmente reconstruídas várias vezes, pois cortadores desgastados ou danificados podem ser substituídos com relativa facilidade. Esta é uma vantagem particular para operadores em ambientes de perfuração de baixo custo.
As brocas de diamante compactado policristalino (PDC) são diferentes das brocas de cone rolante, pois são corpos de uma peça sem partes móveis. Os cortadores fixos trituram a rocha, de modo que a broca consegue operar com velocidades de rotação mais altas de forma mais eficiente em formações consolidadas.
