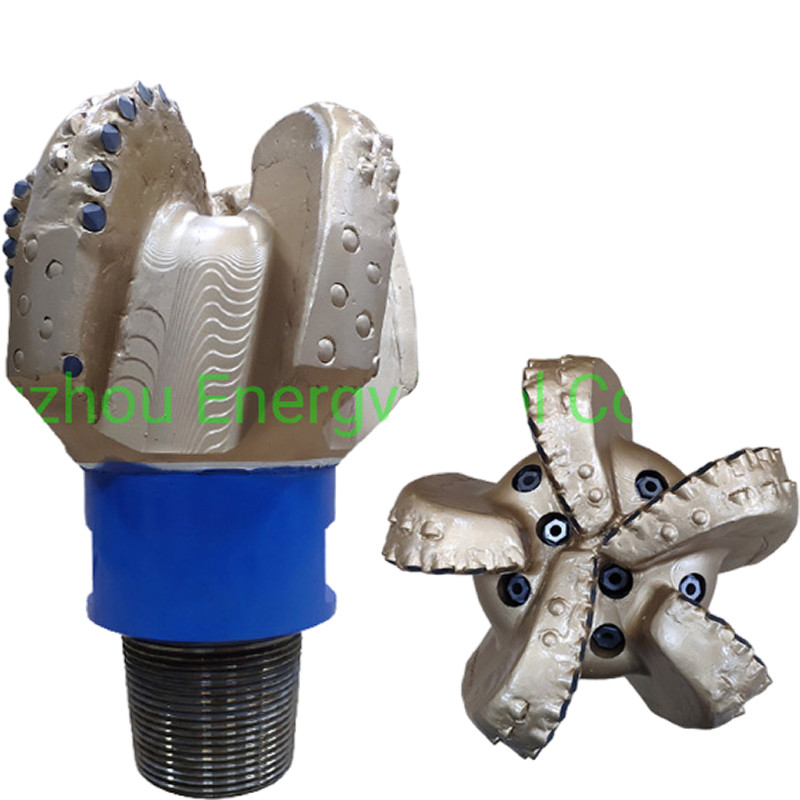

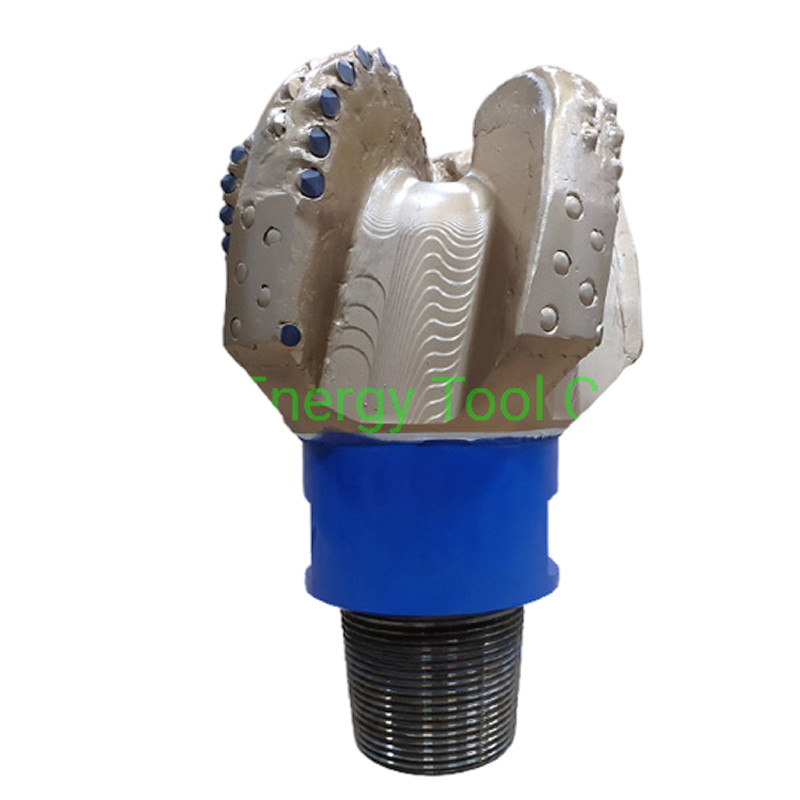

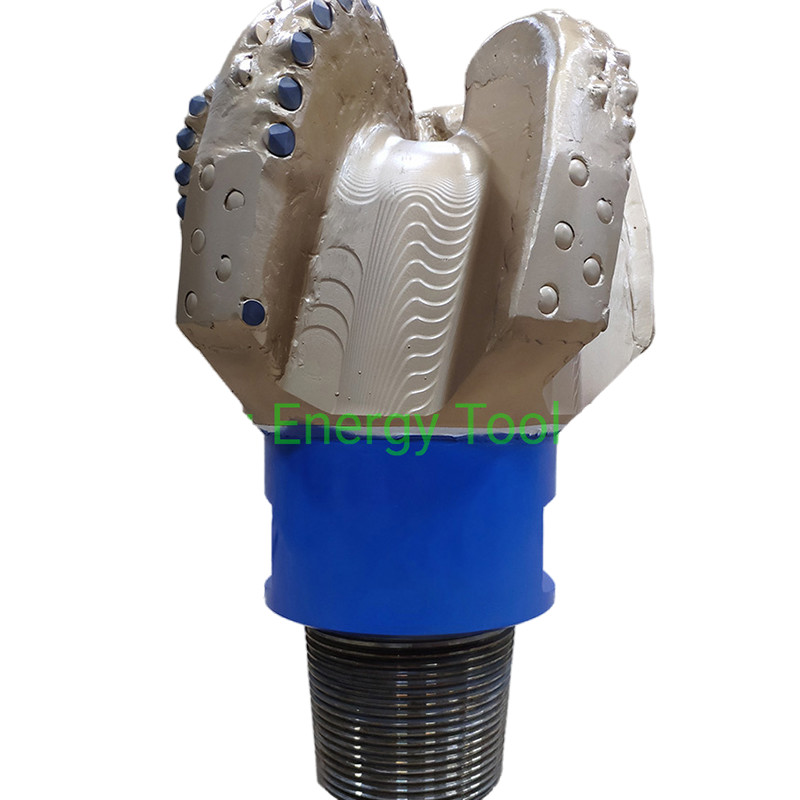

Broca de Diamante PDC de 8-1/2 Polegadas para Perfuração de Poços API

As brocas de cortador fixo foram o primeiro tipo de broca empregado na perfuração rotativa e são mecanicamente muito mais simples do que as brocas de cortador rotativo.

Como os elementos de corte não se movem em relação à broca, não há necessidade de rolamentos ou lubrificação.

O elemento de corte mais comum em uso hoje é o cortador de diamante policristalino (PDC), um cilindro de carboneto de tungstênio sinterizado com uma superfície plana revestida com um material de diamante sintético.

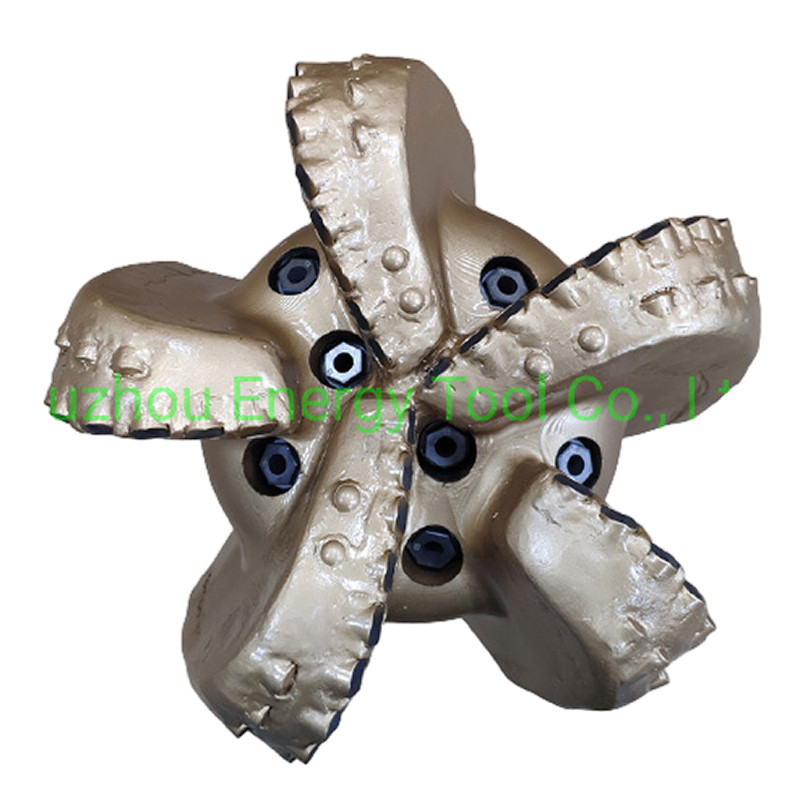

Os cortadores são dispostos nas lâminas da broca em um padrão escalonado com a superfície do cortador revestida de diamante voltada para a direção de rotação da broca para fornecer cobertura completa do fundo do poço.

Outras brocas de cortador fixo podem empregar diamantes naturais de grau industrial ou elementos de corte de diamante policristalino estável termicamente (TSP).

Broca PDC com corpo de matriz:Este tipo de broca PDC de diamante é feito de pó de carboneto de tungstênio, e a proteção de calibre é TSP.

Broca PDC com corpo de aço:Com aço de tratamento térmico AISI 4145H (aço padrão americano), a broca PDC com corpo de aço pode ser usada para fresagem de alta qualidade em máquinas CNC de cavidades, lâminas e bicos.

Classificação de Brocas PDC por Aplicações:

Indústria de Mineração

Existem algumas brocas PDC de 3 lâminas usadas principalmente para a indústria de mineração na Austrália e Rússia, a formação é muito macia. A escolha de uma broca PDC com corpo de aço pode economizar alguns custos de perfuração.

Perfuração de poços de água

Tendo maior ROP, as brocas PDC de diamante também são amplamente utilizadas como brocas para poços de água para perfuração geotérmica.

Perfuração de Petróleo e Gás

- É a broca mais utilizada na perfuração de Petróleo e Gás. Fatores hidráulicos são muito importantes durante a perfuração.

- Brocas PDC têm sido usadas em áreas que não eram acessíveis anteriormente, como formações mais duras, mais abrasivas e mais variáveis.

- A broca PDC de diamante é composta principalmente pelo corpo da broca, dentes de corte, bico, proteção de calibre e conexão de rosca API.

Cortadores

O ponto de contato primário de uma broca é seus cortadores PDC, que são feitos de Composto de Diamante Policristalino (PDC).
As brocas PDC se destacam na remoção eficiente de rochas, cortando-as.
Operando em um ambiente desafiador, os cortadores PDC experimentam aquecimento e resfriamento frequentes dentro do poço.
Para maximizar o desempenho, preferem-se cortadores PDC com estabilidade térmica superior e mínima deterioração térmica.
Esses cortadores otimizados demonstram maior Taxa de Penetração (ROP) e maior resistência ao desgaste.

Bicos
Os bicos da broca desempenham um papel crucial na manutenção da temperatura dos cortadores PDC e na limpeza da zona de corte.
Ao manter os cortadores PDC frios, os bicos contribuem para sua longevidade e desempenho.
O posicionamento e o ângulo desses bicos influenciam significativamente a eficácia da broca. Bicos devidamente posicionados garantem resfriamento eficiente e ajudam a prevenir problemas relacionados ao calor.
Além disso, o arranjo estratégico dos canais de fluido, em conjunto com a localização do bico, facilita a remoção aprimorada de detritos durante as operações de perfuração.

​​
