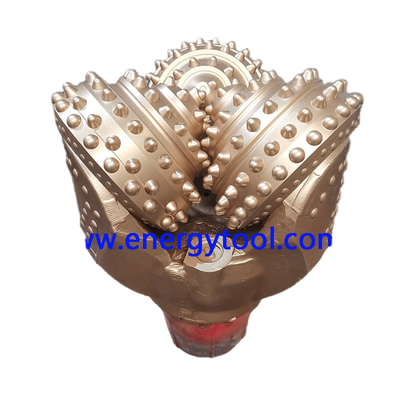

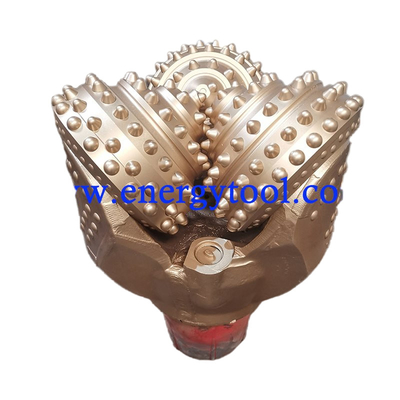

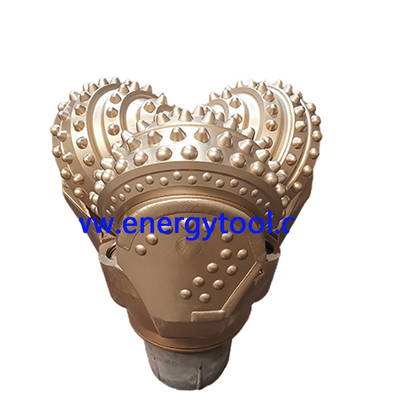

Broca de Cone de Rolo Tricone para Ferramentas de Perfuração de Rochas em Minas e Pedreiras

Classificação da broca de cone de rolo

As brocas de cone de rolo são geralmente classificadas como brocas com insertos de carboneto de tungstênio (TCI) ou brocas com dentes fresados.

Para auxiliar na comparação de produtos semelhantes de vários fabricantes, a Associação Internacional de Contratantes de Perfuração (IADC) estabeleceu um sistema unificado de classificação de brocas para a nomenclatura de brocas.

Método de classificação de brocas de cone de rolo IADC

O Método de Classificação de Brocas de Cone de Rolo IADC é um padrão da indústria para a descrição de brocas de cone de rolo com dentes fresados e com insertos.

Este sistema de codificação é baseado em critérios-chave relacionados ao design e à aplicação.

A versão atualmente utilizada foi introduzida em 1992 e incorpora critérios desenvolvidos cooperativamente por fabricantes de brocas sob os auspícios da Sociedade de Engenheiros de Petróleo.

Classificação IADC

O sistema de classificação IADC é um código de quatro caracteres relacionado ao design e à aplicação.

Os três primeiros caracteres são sempre numéricos;

o último caractere é sempre alfabético.

O primeiro dígito se refere à série da broca, o segundo ao tipo de broca, o terceiro aos rolamentos e arranjo de calibre, e o quarto caractere (alfabético) às características da broca.

Série

Série, o primeiro caractere no sistema IADC, define as características gerais da formação e divide as brocas com dentes fresados e com insertos. Oito séries ou categorias são usadas para descrever brocas de rocha de cone de rolo.

As séries 1 a 3 se aplicam a brocas com dentes fresados;

as séries 4 a 8 se aplicam a brocas com insertos.

Quanto maior o número da série, mais duro ou abrasivo é o tipo de rocha.

A série 1 representa as aplicações mais macias (mais fáceis de perfurar) para brocas com dentes fresados;

a série 3 representa as aplicações mais duras e abrasivas para brocas com dentes fresados.

A série 4 representa as aplicações mais macias (mais fáceis de perfurar) para brocas com insertos,

A série 8 representa aplicações muito duras e abrasivas para brocas com insertos.

Infelizmente, a dureza da rocha não é claramente definida pelo sistema IADC.

Os significados de “arenito duro” ou “xisto semi-macio”, por exemplo, são subjetivos e abertos a um grau de interpretação. Assim, as informações devem ser usadas apenas em um sentido descritivo;  a dureza real da rocha variará consideravelmente, dependendo de fatores como profundidade, pressão de sobrebalanceamento, porosidade e outros que são difíceis de quantificar.

Tipo

O segundo caractere no sistema de categorização IADC representa o tipo de broca, inserto ou dente fresado, e descreve um grau de dureza da formação.

O tipo varia de 1 a 4.

Design do rolamento e proteção do calibre

O terceiro caractere IADC define o design do rolamento e a proteção do calibre.

A IADC definiu sete categorias de design de rolamento e proteção do calibre:

1. rolamento de rolo não selado (também conhecido como brocas de rolamento abertas)
2. rolamento de rolo refrigerado a ar (projetado para aplicações de perfuração com ar, espuma ou névoa)
3. rolamento de rolo não selado, calibre protegido
4. rolamento de rolo selado
5. rolamento de rolo selado, calibre protegido
6. rolamento de atrito selado
7. rolamento de atrito selado, calibre protegido. Observe que “calibre protegido” indica apenas que uma broca possui algum recurso que protege ou aprimora o calibre da broca.  Não especifica a natureza do recurso. Como exemplos, pode indicar insertos especiais posicionados na localização da fileira do calcanhar (lado do cone) ou insertos aprimorados com diamante na fileira do calibre.

Recursos incluídos

O quarto caractere usado no sistema define os recursos disponíveis.

A IADC considera esta categoria opcional.

Este caractere alfabético nem sempre é registrado nos registros da broca, mas é comumente usado nos catálogos e brochuras dos fabricantes de brocas.

A categorização IADC atribui e define 16 recursos de identificação.

Apenas um caractere de recurso alfabético pode ser usado de acordo com as regras da IADC.

Os designs de brocas, no entanto, geralmente combinam vários desses recursos.

Nesses casos, o recurso mais significativo é geralmente listado.
