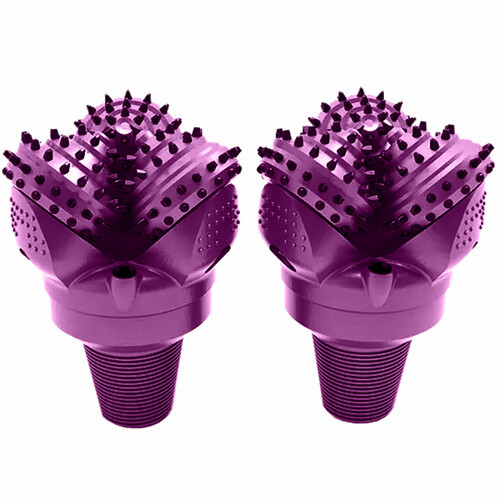

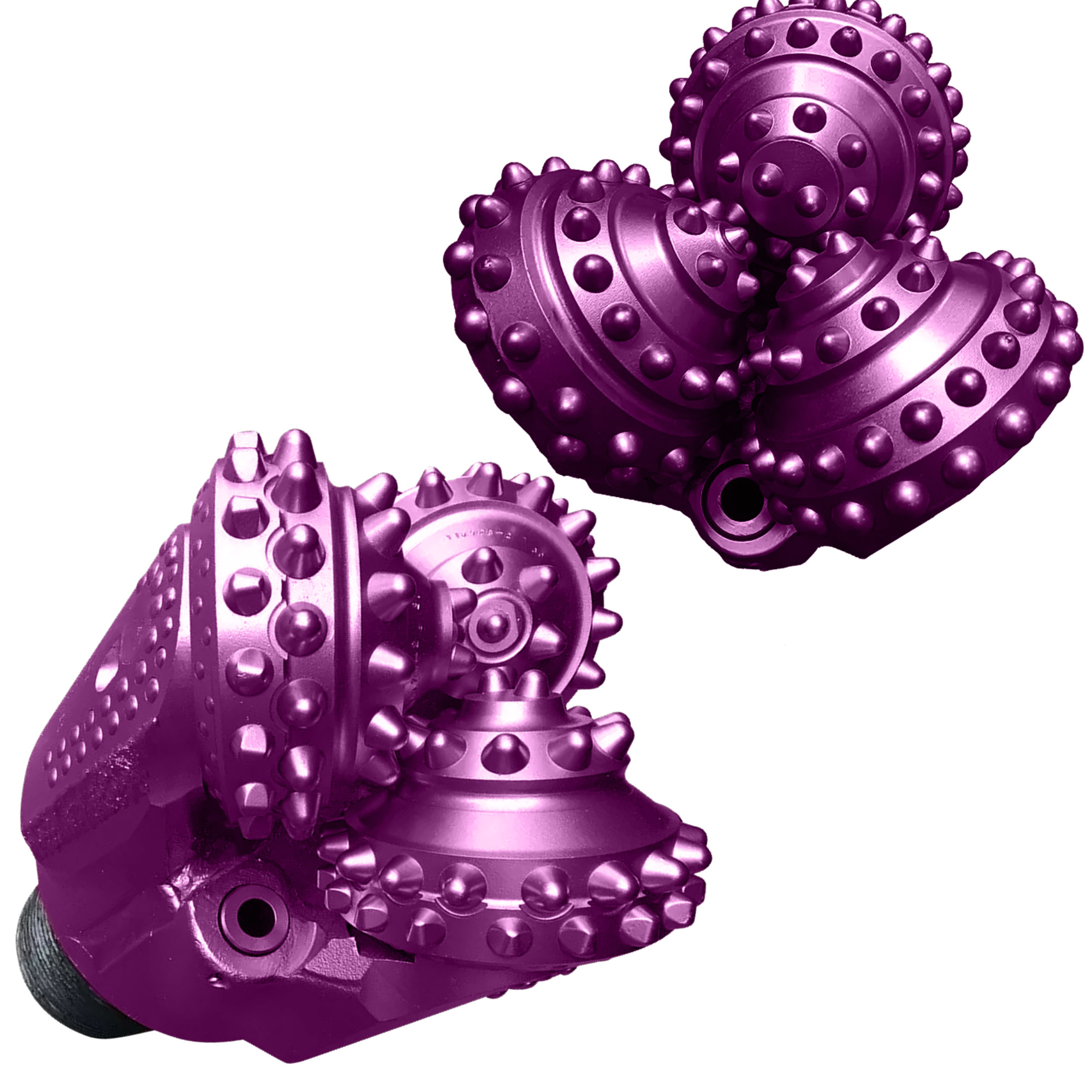

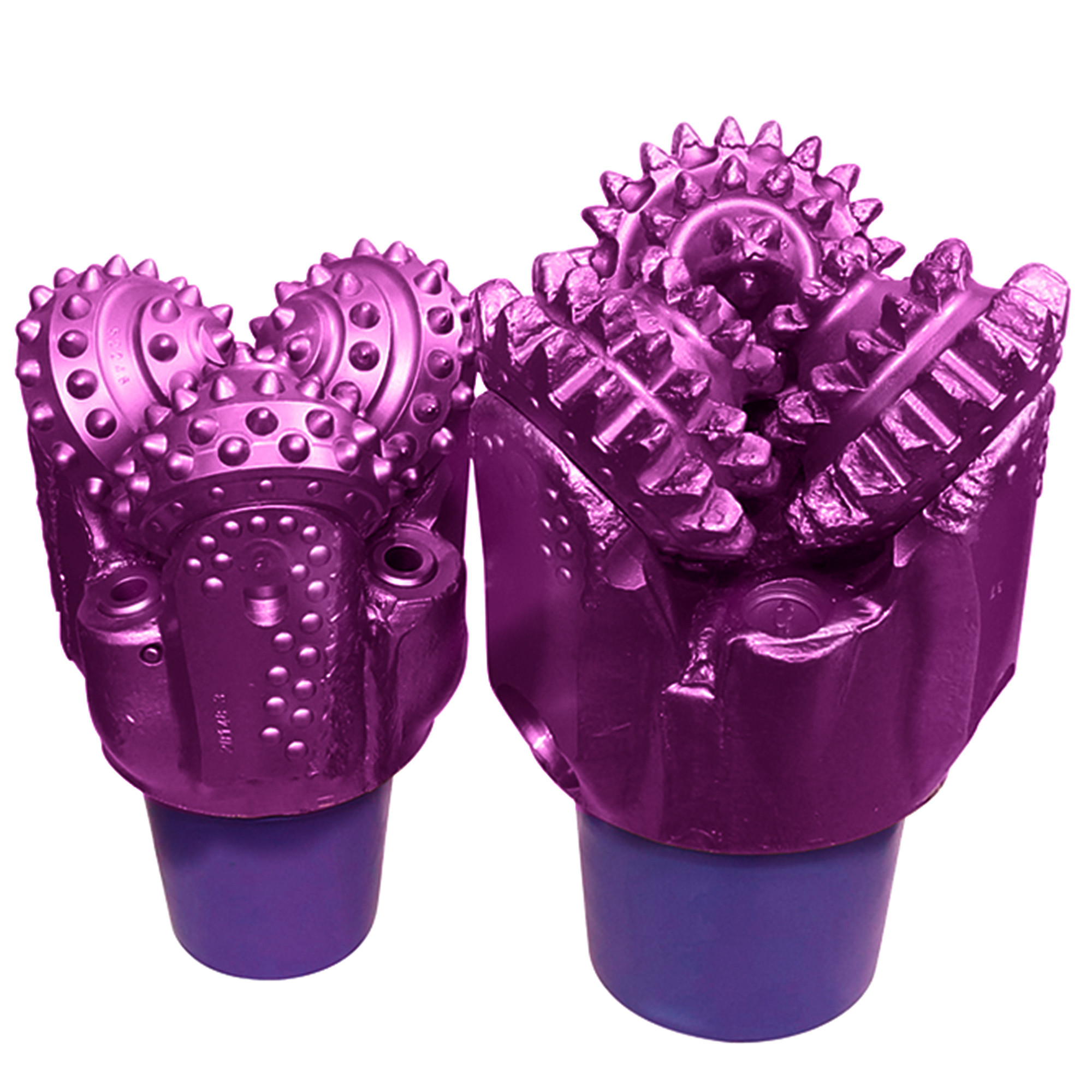

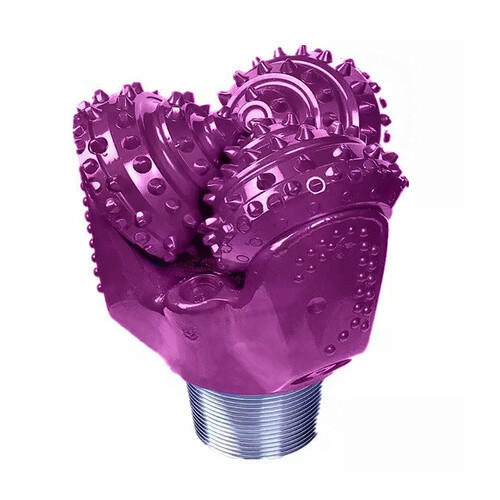

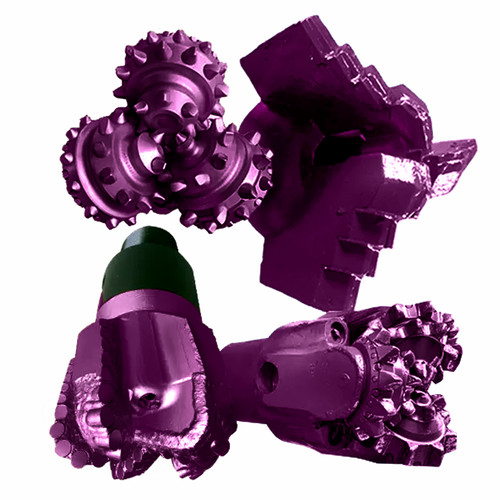

9-7/8 polegadas Diâmetro externo três cone de rolos Forno Bits para mineração construção Formações duras Perforação

Classificação IADC

O sistema de classificação IADC é um código de quatro caracteres relacionado ao design e à aplicação.

Os três primeiros caracteres são sempre numéricos; o último caractere é sempre alfabético.

O primeiro dígito refere-se à série da broca, o segundo ao tipo de broca, o terceiro aos rolamentos e arranjo de calibre, e o quarto caractere (alfabético) às características da broca.

Série

Série, o primeiro caractere no sistema IADC, define as características gerais da formação e divide as brocas de dentes fresados e de inserção. Oito séries ou categorias são usadas para descrever as brocas de rolo.

As séries 1 a 3 se aplicam a brocas de dentes fresados;

as séries 4 a 8 se aplicam a brocas de inserção. Quanto maior o número da série, mais dura ou abrasiva é a rocha.

A série 1 representa as aplicações mais macias (mais fáceis de perfurar) para brocas de dentes fresados;

a série 3 representa as aplicações mais duras e abrasivas para brocas de dentes fresados.

A série 4 representa as aplicações mais macias (mais fáceis de perfurar) para brocas de inserção,

a série 8 representa aplicações muito duras e abrasivas para brocas de inserção.

Infelizmente, a dureza da rocha não é claramente definida pelo sistema IADC. Os significados de arenito “duro” ou xisto “médio-macio”, por exemplo, são subjetivos e abertos a um grau de interpretação.

Assim, as informações devem ser usadas apenas em um sentido descritivo; a dureza real da rocha variará consideravelmente, dependendo de fatores como profundidade, pressão de sobrebalanceamento, porosidade e outros que são difíceis de quantificar.

Tipo

O segundo caractere no sistema de categorização IADC representa o tipo de broca, inserção ou dente fresado, e descreve um grau de dureza da formação.

O tipo varia de 1 a 4.

Design do rolamento e proteção do calibre

O terceiro caractere IADC define o design do rolamento e a proteção do calibre.

O IADC definiu sete categorias de design de rolamento e proteção de calibre:

1. rolamento de rolos não selado (também conhecido como brocas de rolamento abertas)
2. rolamento de rolos refrigerado a ar (projetado para aplicações de perfuração com ar, espuma ou névoa)
3. rolamento de rolos não selado, proteção de calibre
4. rolamento de rolos selado
5. rolamento de rolos selado, proteção de calibre
6. rolamento de atrito selado
7. rolamento de atrito selado, proteção de calibre. Observe que “proteção de calibre” indica apenas que uma broca possui algum recurso que protege ou aprimora o calibre da broca. Não especifica a natureza do recurso. Como exemplos, pode indicar inserções especiais posicionadas na localização da fileira do calcanhar (lado do cone) ou inserções aprimoradas com diamante na fileira do calibre.
