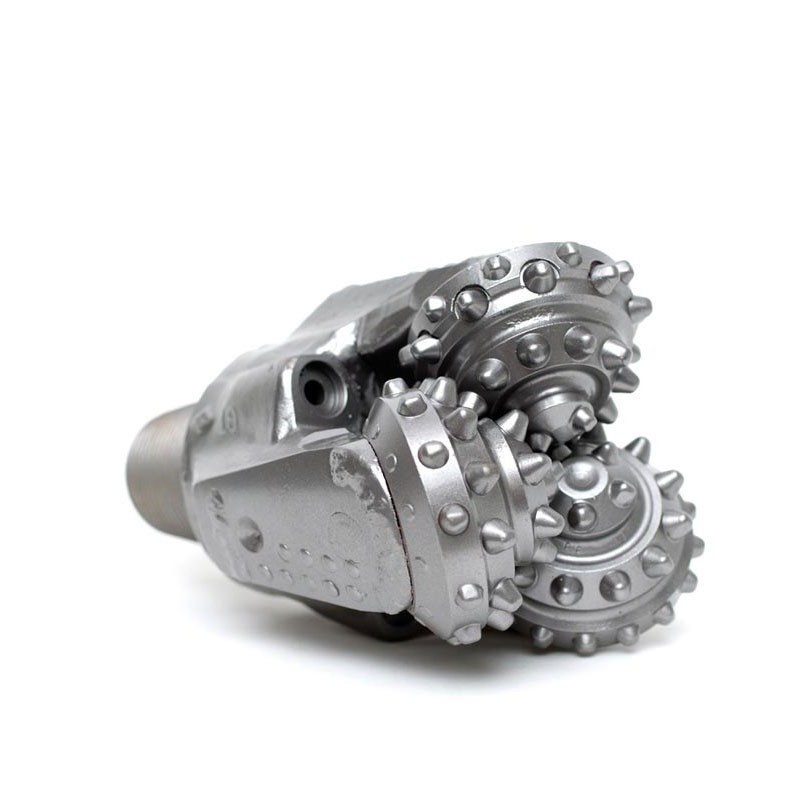

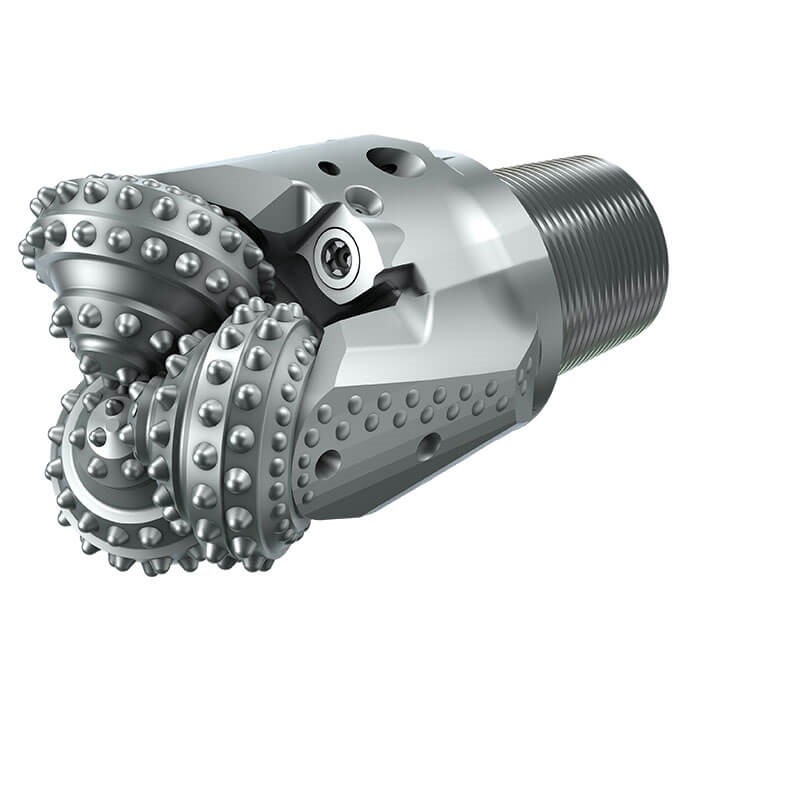

Carbide de tungstênio inserir dente tri-cone rocha broca Bits para mineração de água poço pedreira perfuração

Classificação IADC

O sistema de classificação IADC é um código de quatro caracteres relacionado com o projeto e a aplicação.

Os três primeiros caracteres são sempre numéricos; o último caracter é sempre alfabético.

O primeiro dígito refere-se à série de bits, o segundo ao tipo de bits, o terceiro aos rolamentos e ao arranjo de gabaritos e o quarto (alfabético) caractere às características de bits.

Série

A série, o primeiro caracter do sistema IADC, define as características gerais da formação e divide os bits de tipo dentado e inserido.Oito séries ou categorias são usadas para descrever pedaços de rocha de cone de rolos.

As séries 1 a 3 aplicam-se aos pedaços de dente moído;

As séries 4 a 8 aplicam-se aos bits de tipo inserção.

A série 1 representa as aplicações de perfuração mais suaves (mais fáceis) para os pedaços de dente moído;

A série 3 representa as aplicações mais duras e mais abrasivas para pedaços de dentes moídos.

A série 4 representa as aplicações de perfuração mais suaves (mais fáceis) para bites de inserção,

A série 8 representa aplicações muito duras e abrasivas para bits de inserção.

Infelizmente, a dureza da rocha não é claramente definida pelo sistema IADC. Os significados de arenito “duro” ou xisto “médio-macio”, por exemplo, são subjetivos e abertos a um grau de interpretação.

Assim, as informações devem ser utilizadas apenas em sentido descritivo; a dureza real da rocha variará consideravelmente, dependendo de fatores tais como profundidade, pressão de sobreequilíbrio, porosidade,e outros que são difíceis de quantificar.

Tipo

O segundo caracter no sistema de categorização IADC representa o tipo de bit, inserção ou dente moído, e descreve um grau de dureza de formação.

Tipo varia de 1 a 4.

Projeto dos rolamentos e protecção do calibre

O terceiro carácter IADC define tanto a concepção do rolamento como a proteção do diâmetro.

O IADC definiu sete categorias de projeto de rolamentos e de proteção do calibre:

1. com um diâmetro superior a 50 mm,
2. um rolamento de rolos arrefecido a ar (projetado para aplicações de perfuração a ar, espuma ou névoa)
3. Rolamentos de rolos não fechados, protegidos por diâmetro
4. Rolamentos de rolos selados
5. Rolamento de rolos fechado, protegido de calibre
6. rolamento de atrito selado
7. Observe que o termo "gauge protected" indica apenas que um bit possui alguma característica que protege ou aumenta o gauge do bit.Como exemplos, pode indicar inserções especiais posicionadas na posição da linha do calcanhar (lado do cone) ou inserções reforçadas com diamantes na linha de calibre.
