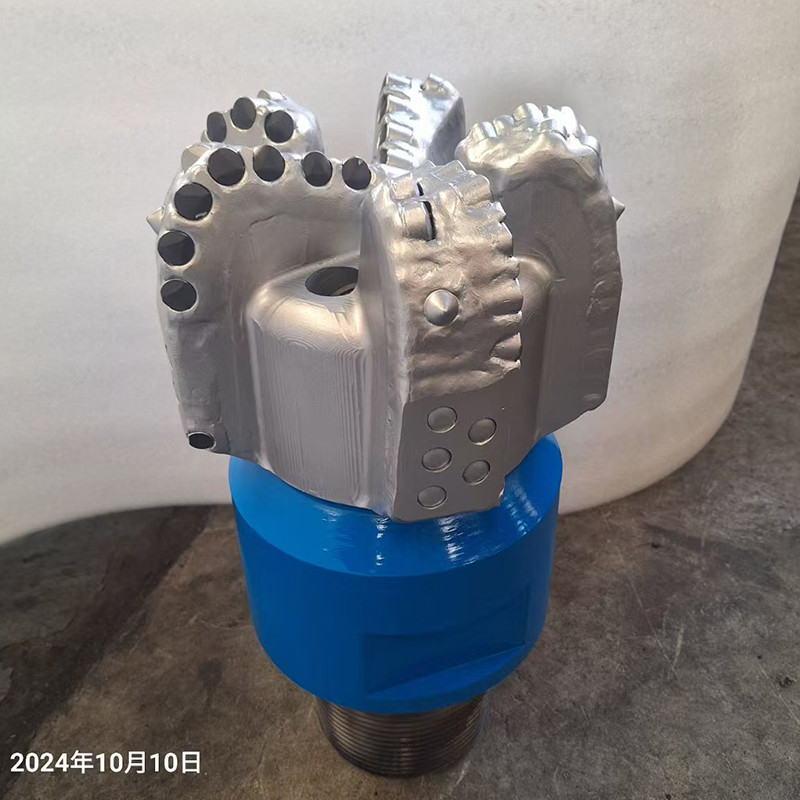

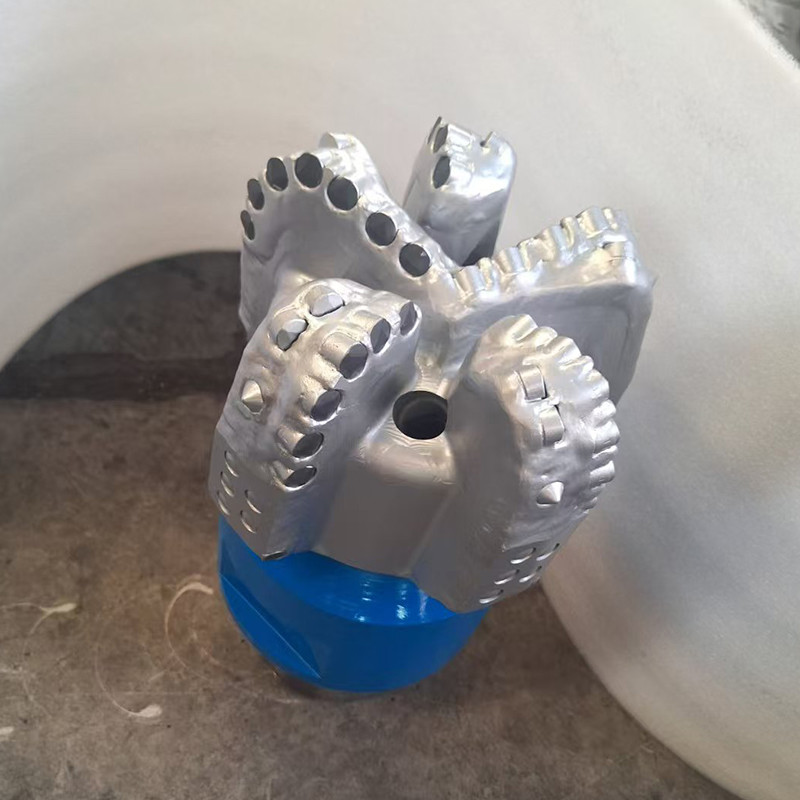

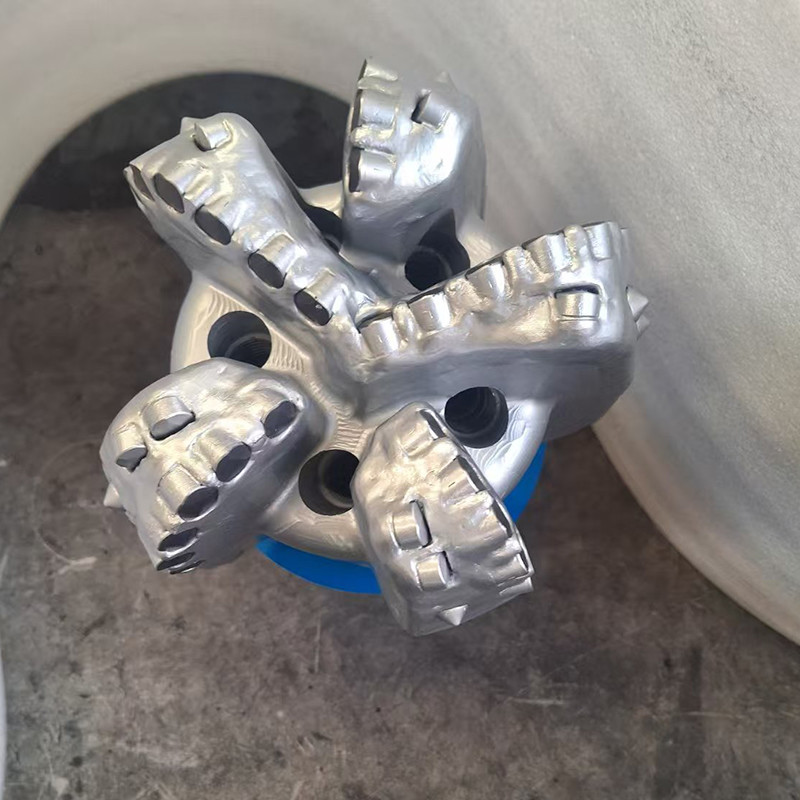

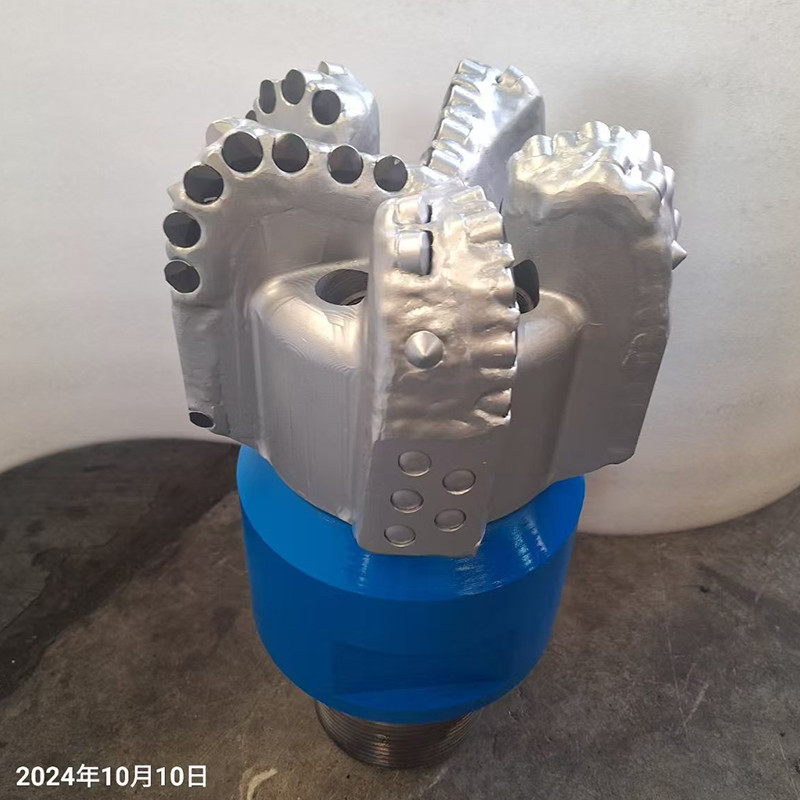

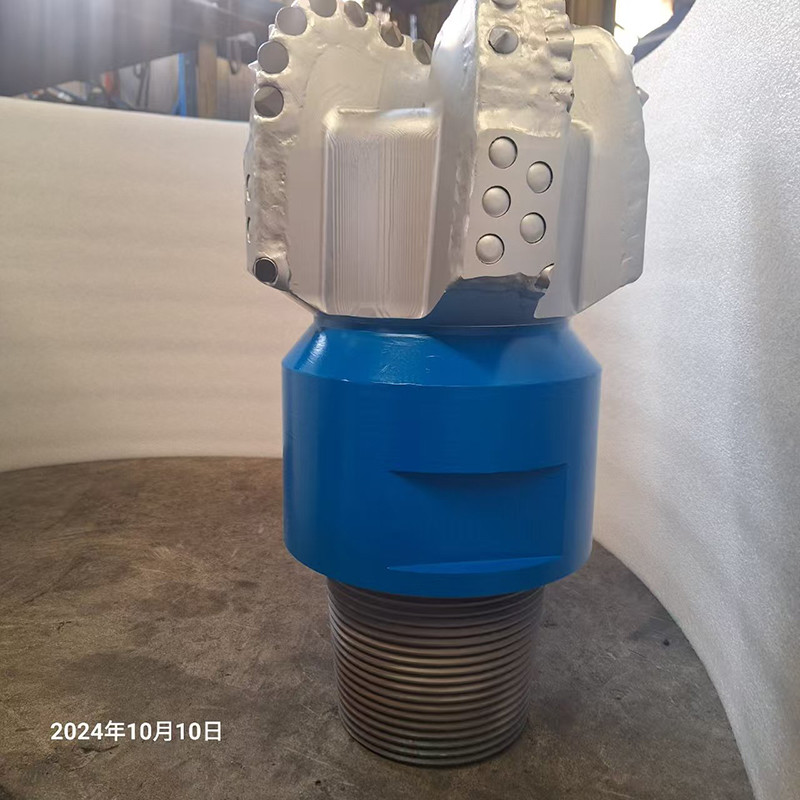

Diamante poço de perfuração bit 9-1/2 " PDC perfuração bit de poço de petróleo

Petróleo de perfuração de pedras bits 9-1/2 " PDC de perfuração bit of Diamond ferramenta de perfuração

1. Descrições:

Para além das suas características essenciais, inovações de design e aplicações de grande amplitude,As brocas PDC também apresentam várias outras características-chave que contribuem para o seu desempenho geral e eficácia na indústria de perfuração.

- Não.Características de desempenho melhoradas- Não.

• - Não.Resistência ao calor: Os cortadores PDC são concebidos para suportar as altas temperaturas geradas durante as operações de perfuração, garantindo um desempenho constante e minimizando o risco de falha do cortador

• - Não.Absorção de choque: O design exclusivo das brocas PDC permite-lhes absorver e dissipar os choques e vibrações gerados durante a perfuração, reduzindo o desgaste da broca e prolongando a sua vida útil

• - Não.Personalização- Não.As brocas PDC podem ser adaptadas a condições específicas de perfuração e formações rochosas, com variações no tamanho, forma e disposição do cortador para otimizar a eficiência e o desempenho da perfuração.

2. Especificação do bit PDC:

Compactos de diamantes policristalinos PDC bit na indústria de petróleo e gás os bits PDC recebem seu nome dos compactos de diamantes policristalinos usados para sua estrutura de corte.Uma broca PDC é uma broca equipada com cortadores de diamantes industriais em vez de dentes de metal endurecidos.

3. Perfil da broca PDC

O perfurador PDC (Polycrystalline Diamond Compact) é projetado, servindo como base para analisar, projetar e selecionar perfuradores PDC adequados.estrutura de corte, tipo de cortador PDC, geometria do corpo do bit e sistema hidráulico.

As brocas PDC utilizam cisalhamento de rocha para perfuração e consistem em quatro partes principais: cortadores, estrutura de corte, lâminas e corpo da broca.

• - Não.Máquinas de corte- Não.Tipicamente cilíndrica, com uma fina camada de diamante sintético depositado num substrato de carburo de tungstênio.a integridade da forma do cortador é crucial para garantir que o bit funcione de forma confiável de acordo com sua estrutura de corte geométrica 3D projetada.

• - Não.Estrutura de corte- Não.Embora aparentemente simples, é muitas vezes a parte mais complexa do projeto da broca PDC. Os cortadores são dispostos em fileiras para facilitar uma melhor limpeza de detritos de rocha.Cada linha é posicionada ao longo da parte superior das lâminas, saliente para baixo, apoiando a estrutura de corte e mantendo-a no lugar, enquanto conecta eficazmente a estrutura de corte à extremidade da corda de perfuração.Entre as lâminas estão flautas de chip, que servem como canais para o fluido de perfuração para lavar os cortes de perfuração para longe da face da broca enquanto o buraco é perfurado.

• - Não.Cores de madeira- Não.As lâminas longas e curtas são dispostas em pares e escalonadas ao longo da direção radial da broca.O desenho das lâminas e sua disposição desempenham um papel fundamental no desempenho do bit.

• - Não.Corpo de bit- Não.A interface da broca PDC é feita de aço, fazendo a transição para o carburo de tungstênio na superfície exterior.

Quatro.Máquinas de corte PDC de brocas

Os cortadores de diamante composto policristalino (PDC) são o principal ponto de contato para uma broca.

Os cortadores PDC estão expostos a muito aquecimento e resfriamento no poço, um ambiente muito desafiador.

Os cortadores PDC que têm menor degradação térmica e maior estabilidade térmica geralmente alcançam ROP mais alto e maior resistência ao desgaste.

5. PDC Bicos de perfuração

Os bicos de perfuração PDC ajudam a limpar a área de corte e a arrefecer os cortadores de diamante policristalino composto (PDC).

A colocação efetiva desses bicos, juntamente com o ângulo em que eles são definidos, desempenha um papel crítico na eficiência do perfurador.

Os canais de fluido também complementam a colocação do bico para melhorar a limpeza das estacas.

6Bits PDC do corpo de aço

O corpo de aço do PDC Bit é o oposto do corpo de matriz.A resistência e a ductilidade do aço dão aos corpos de aço uma alta resistência ao impacto.

Os corpos de aço são consideravelmente mais resistentes do que os corpos de matriz.

Uma característica benéfica das peças de aço é que elas podem ser facilmente reconstruídas várias vezes porque os cortadores desgastados ou danificados podem ser substituídos com bastante facilidade.Esta é uma vantagem especial para os operadores em ambientes de perfuração de baixo custo.

As brocas de diamante policristalino compacto (PDC) são diferentes dos cones de rolos, pois são corpos de uma peça sem partes móveis.Assim, o bit é capaz de operar com maiores velocidades de rotação de forma mais eficiente em formações consolidadas.
