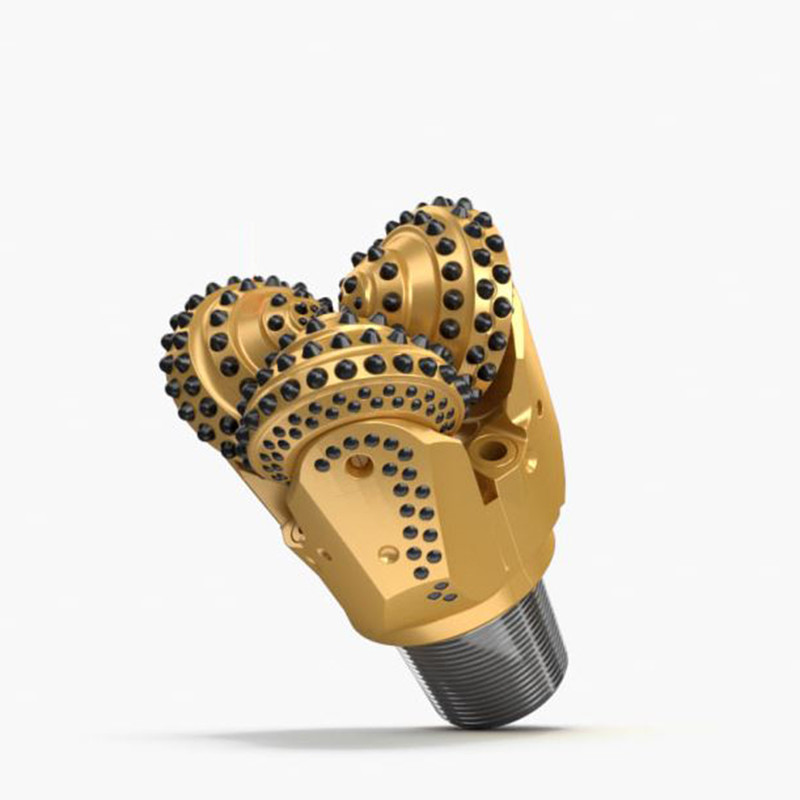

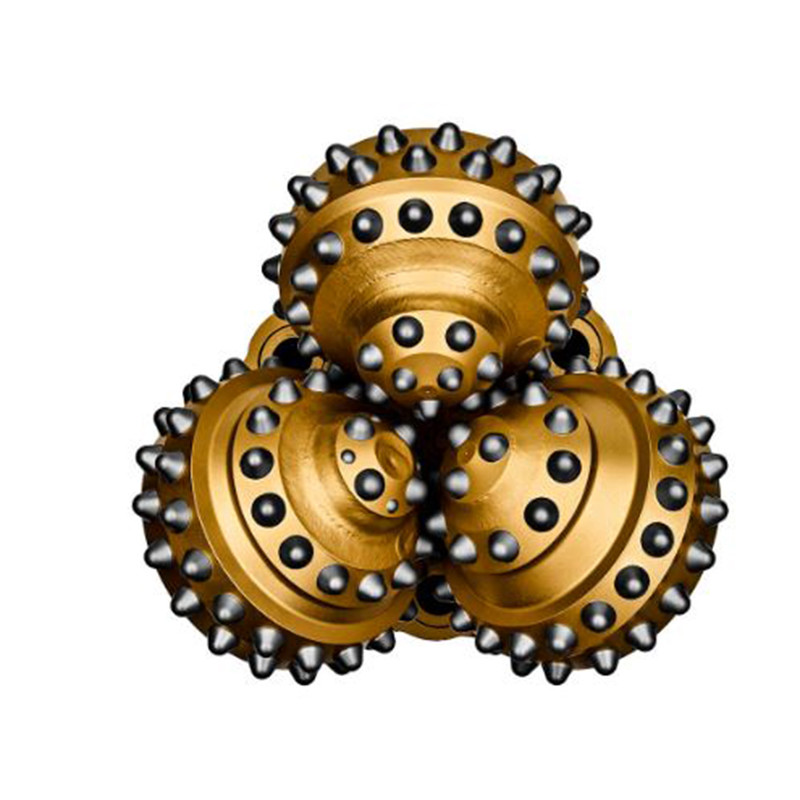

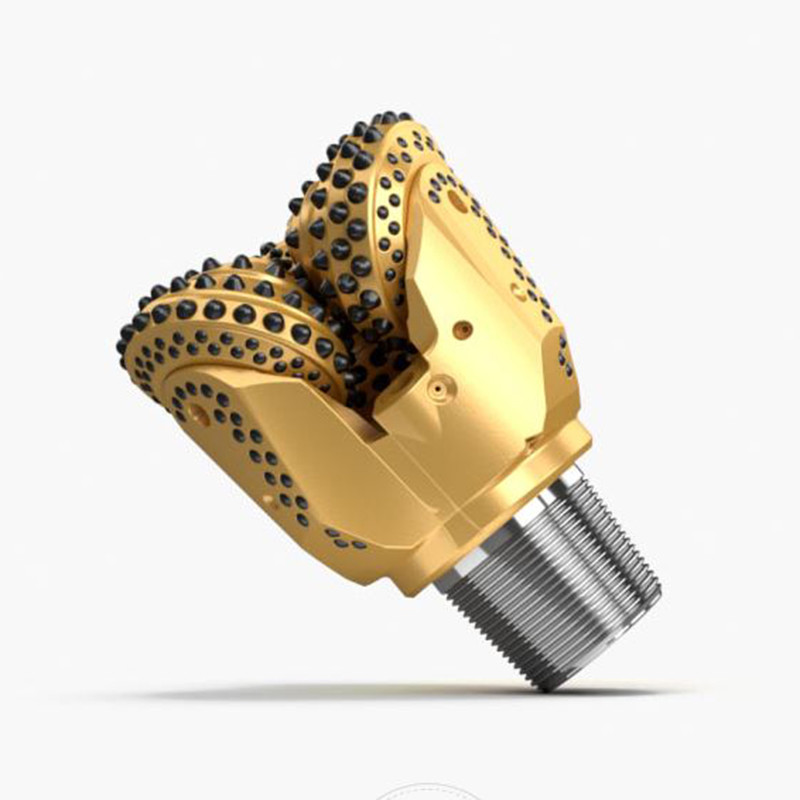

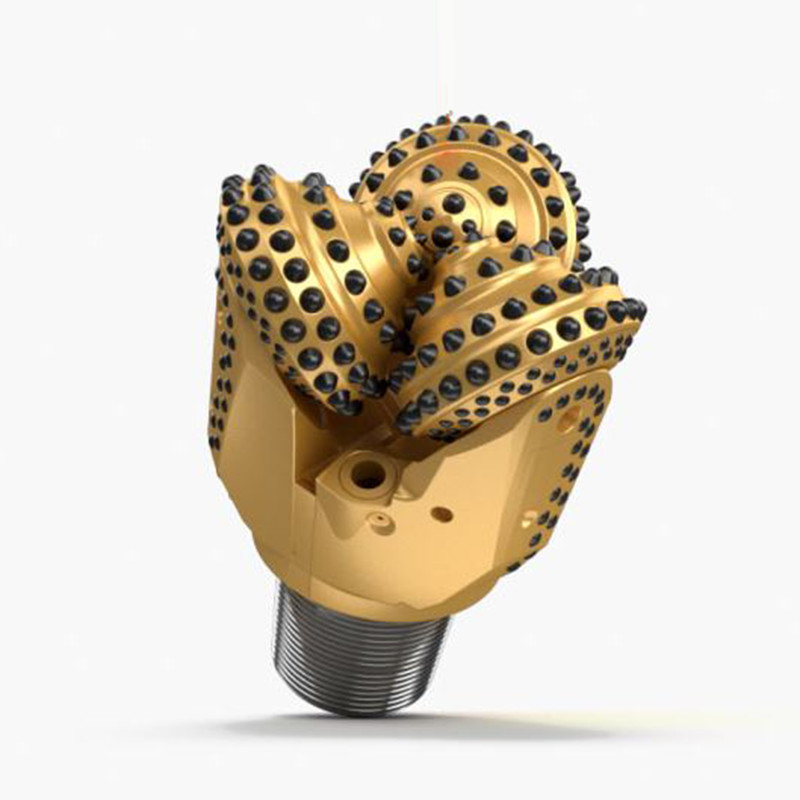

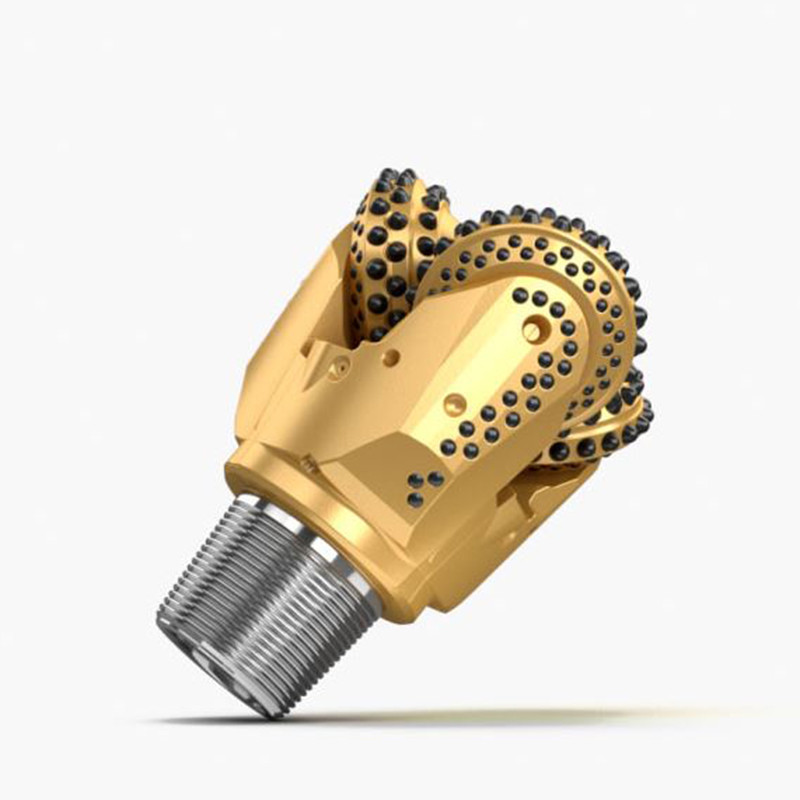

Mineração de perfuração Bit 9 "Tricone Perfuração Bit Of API ferramenta de perfuração de rocha

Mineração de perfuração Bit 9 "Tricone Drill Bit Of Rock ferramenta de perfuração

1. Descrições:

Os bits de inserção de carburo de tungstênio (TCI) são componentes críticos em bits de cone de rolos para perfuração de formações de rocha média a dura.Estas inserções de carburo usam a tecnologia avançada de carburo cimentado de tungstênio 3 e são projetadas com formas especializadas para corresponder à dureza da rocha: inserções esféricas suportam a abrasão extrema em rochas duras, enquanto inserções cônicas reduzem a resistência em formações mais macias

Três factores fundamentais determinam o desempenho da perfuração:

1- Não.Geometria dentária- Os dentes esféricos (grado YG15) se destacam no granito e quartzite, enquanto que as formas cônicas mantêm a estabilidade no xisto e arenito.

2- Não.Propriedades do material- O carburo de tungsténio de alta densidade com ligador de cobalto garante resistência ao desgaste (HRC 85-92) e resistência ao impacto

3- Não.Configuração da linha- Multiplas linhas de inserção melhoram a distribuição da carga em poços maiores, enquanto que um número menor de linhas otimiza as taxas de penetração na perfuração direccional 5

A selecção adequada melhora directamente a velocidade de perfuração em 15-30% e prolonga a vida útil em 40% em comparação com os bits normais.Os tipos de carburo de tungstênio personalizados (K034/YG15) proporcionam um equilíbrio ideal entre a resistência à fratura e a eficiência de corte

2Especificações:

3. Perfil do Tricone Bit

A engenharia do cone de rolos requer uma integração meticulosa da dinâmica estrutural, da ciência dos materiais e da adaptabilidade operacional para alcançar resultados superiores de perfuração.

Quatro.Tipos de rolamentos

Existem principalmente três tipos de desenhos de rolamentos utilizados em brocas de tricone:

• BIT de rolamento de rolamento aberto padrão:

Nestes pedaços os cones girarão livremente. Este tipo de pedaço tem uma fila da frente de rolamentos de esferas e uma fila traseira de rolamentos de rolos.

• BITOS DE ROLOS DE ROLAS SEALED

Estes pedaços têm uma vedação O-Ring com um reservatório de gordura para resfriamento do rolamento.

• JOURNAL BEARING ROLLER BITS

Estes pedaços são estritamente arrefecidos com óleo/grease com rolamentos de nariz, vedação O-Ring e uma corrida para o máximo de desempenho.

5Pergunta:

A que devemos prestar atenção ao escolher a broca de tricone?

• Código IADC passaporte
• TCI & Opções de dentes de aço
• Outros insertos de carburo de tungstênio em linhas de calcanhar
• Revestimento por carburo de tungstênio em corpos cônicos
• Insertos de carburo de tungstênio revestidos de diamantes na largura dos cones
• Insertos de carburo de tungstênio na cauda das pernas
• Bocal central adicional para limpeza de cones

A característica do tricone é que eles vêm com seu próprio passaporte como abaixo:

• Especificação dos cones
• O carimbo de qualidade assinado pela pessoa que fabricou e verificou o pedaço
• Os parâmetros de perfuração recomendados para obter o melhor desempenho da broca:
• Peso do pedaço
• Velocidade de rotação
• Volume de descarga

Que tipo de tricone escolheria?

Depende da geologia em que está a perfurar e dos diâmetros do poço que está a perfurar. The International Association of Drilling Contractors (IADC) have developed an easy use step system to choose the right tricone for your geology with additional features such as bit protection for longer production life.
