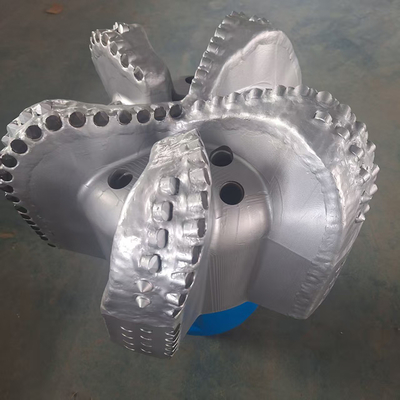

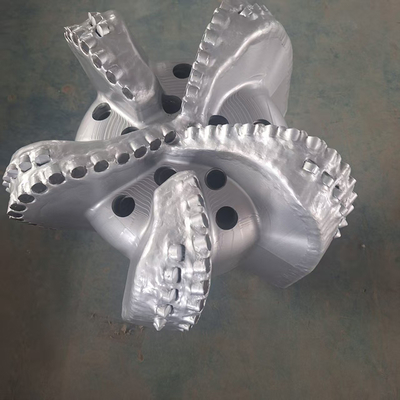

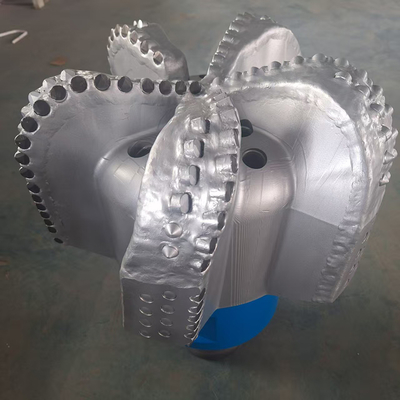

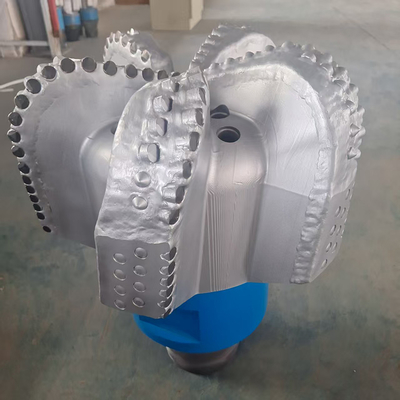

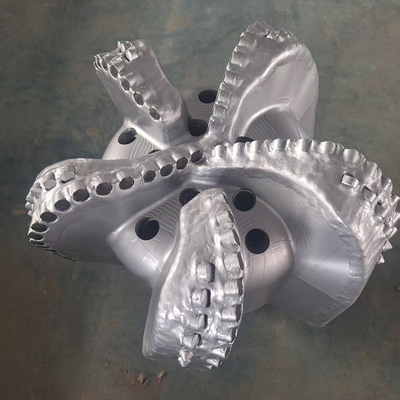

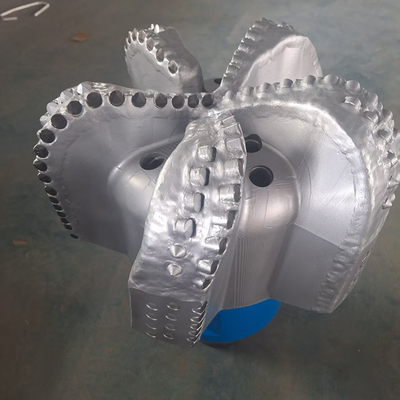

Ferramenta de Perfuração Diamantada Broca PDC de 12-1/4" Para Desempenho Superior

Broca de Diamante PDC de 12-1/4" de Ferramenta de Perfuração de Diamante de Fundo de Poço

1. Descrições:

A broca PDC é uma ferramenta de perfuração de cortadores fixos com cortadores compactos de diamante policristalino usados para perfuração de rocha em poços de petróleo, mineração, água ou gás.

Esta ferramenta de perfuração é fabricada de acordo com as especificações da API e é certificada pela API. Os cortadores PDC são feitos de material de diamante sintético, que é o material mais duro conhecido, tornando-o extremamente resistente ao desgaste. Comparadas às brocas tricônicas, as brocas PDC geralmente oferecem maior eficiência de perfuração, mas a um custo mais elevado.

As brocas PDC utilizam múltiplos cortadores de diamante dispostos em padrões específicos para cisalhar a formação rochosa. Estas brocas são principalmente categorizadas em dois tipos: brocas PDC de corpo de matriz e brocas PDC de corpo de aço, projetadas para diferentes condições de perfuração. As brocas PDC de corpo de matriz são tipicamente usadas em formações mais abrasivas, enquanto as brocas PDC de corpo de aço são frequentemente empregadas em formações mais macias.

De acordo com a International Association of Drilling Contractors (IADC), existem muitas razões que afetam a eficiência da função de perfuração da broca.

Nós apresentamos as principais razões abaixo:

• Material do corpo
• Densidade do cortador
• Tamanho ou tipo do cortador
• Perfil da broca

Todas as brocas são fabricadas de acordo com o padrão API usado na indústria de perfuração.

As brocas de perfuração PDC de tamanho 3~22 polegadas com 3~9 lâminas estão disponíveis. E diferentes classificações de cortadores são opcionais de acordo com o seu orçamento.

2. Especificação:

3. Perfil da Broca PDC

4. Cortadores PDC da Broca

Os cortadores de Compósito de Diamante Policristalino (PDC) são o principal ponto de contato de uma broca. As brocas PDC removem a rocha principalmente por cisalhamento.

Os cortadores PDC são expostos a muito aquecimento e resfriamento no poço, um ambiente muito desafiador.

Cortadores PDC que têm menor degradação térmica e mais estabilidade térmica geralmente alcançam maior ROP e maior resistência ao desgaste. Portanto, otimizar o cortador é importante.

5. Bocais da Broca

Os bocais da broca ajudam a limpar a área de corte e a resfriar os cortadores de Compósito de Diamante Policristalino (PDC).

A colocação eficaz desses bocais, juntamente com o ângulo em que estão ajustados, desempenha um papel crítico na eficiência do desempenho da broca.

Os canais de fluido também complementam a colocação dos bocais para melhorar a limpeza dos cascalhos.

6. Brocas PDC de Corpo de Aço

O corpo de aço é o oposto do corpo de matriz. Ele pode suportar altas cargas de impacto, mas é mais macio e carece de recursos de proteção. A resistência e a ductilidade do aço conferem aos corpos de broca de aço alta resistência ao impacto.

Os corpos de aço são consideravelmente mais fortes do que os corpos de matriz.

Uma característica benéfica das brocas de aço é que elas podem ser facilmente reconstruídas várias vezes, pois cortadores desgastados ou danificados podem ser substituídos com relativa facilidade. Esta é uma vantagem particular para operadores em ambientes de perfuração de baixo custo.

As brocas de perfuração de diamante compacto policristalino (PDC) são diferentes das brocas de rolo em que são corpos de uma peça sem partes móveis. Os cortadores fixos trituram a rocha, de modo que a broca é capaz de operar com velocidades de rotação mais altas de forma mais eficiente em formações consolidadas.
