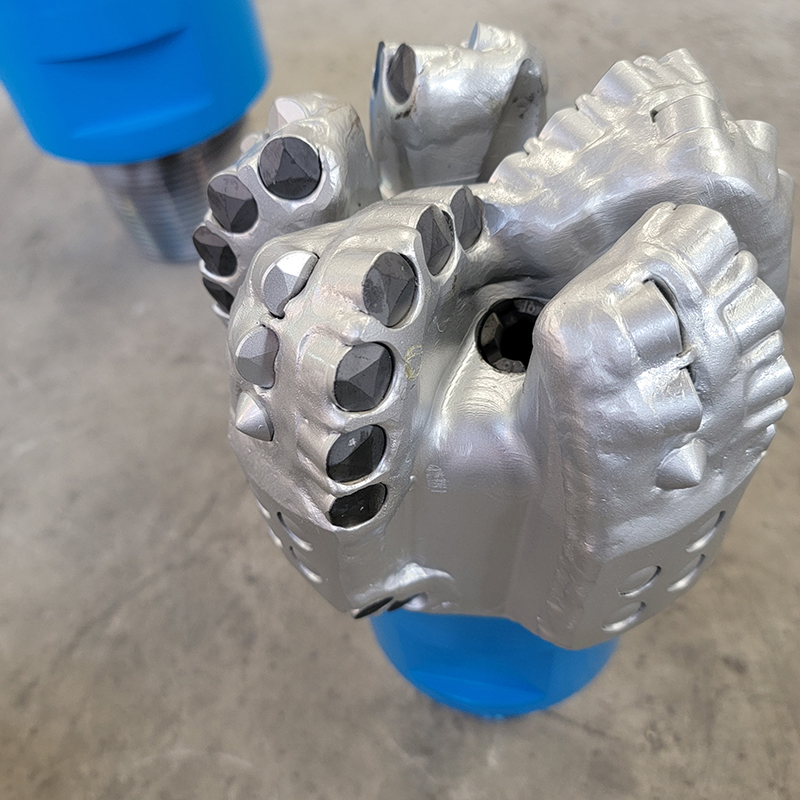

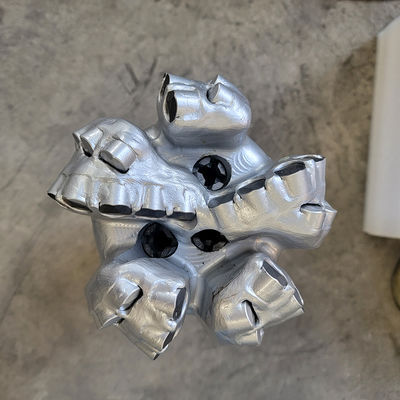

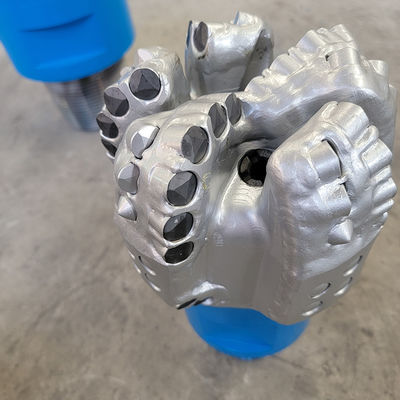

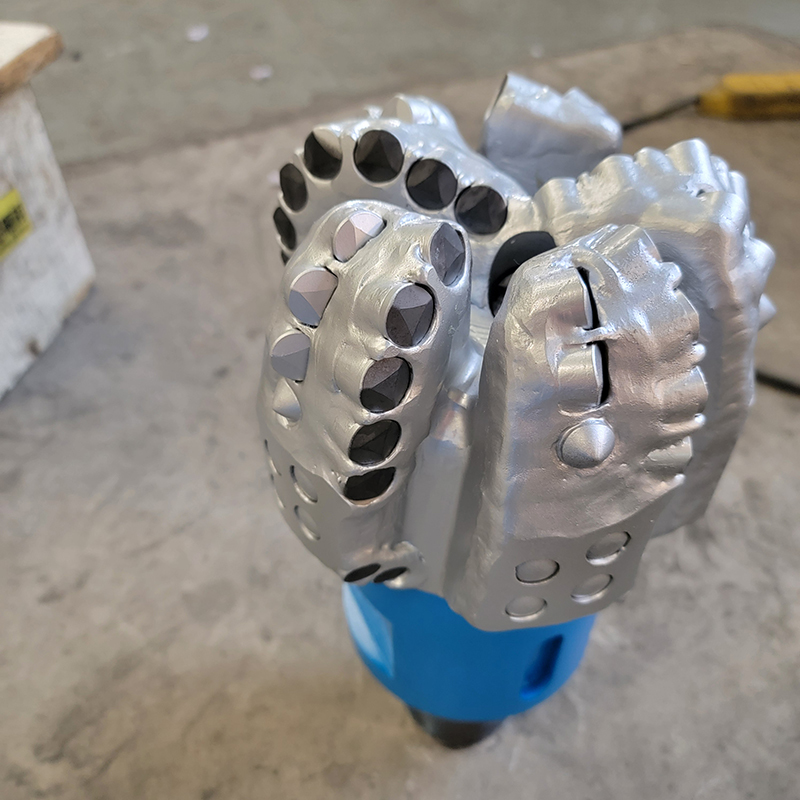

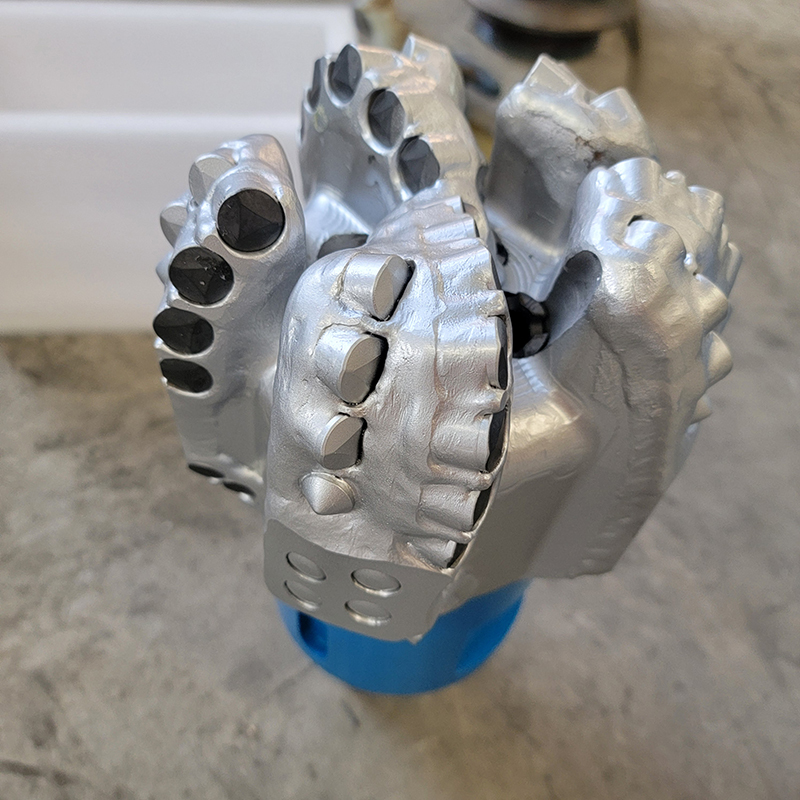

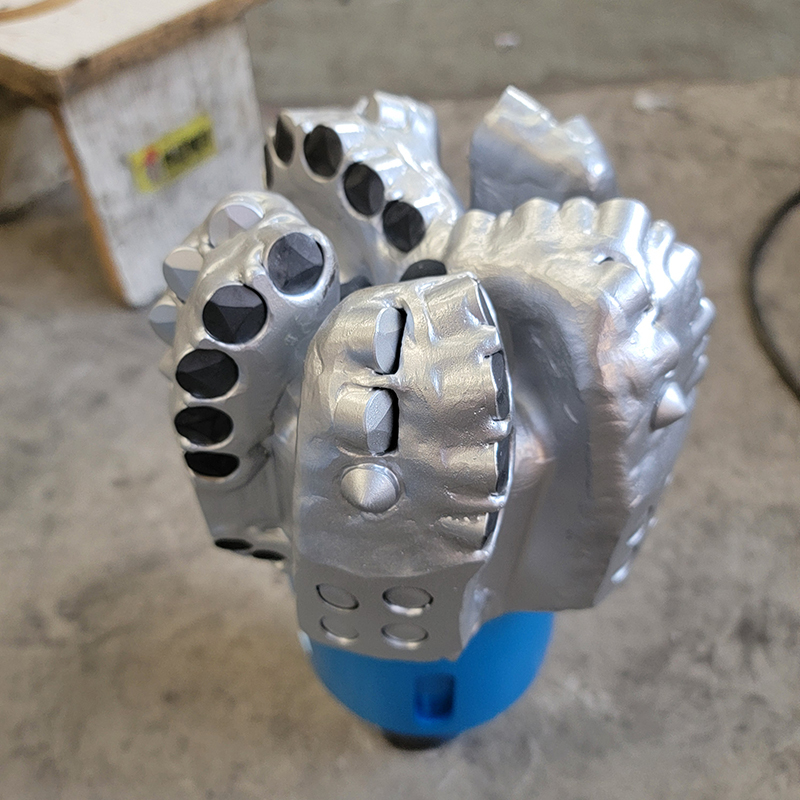

Broca PDC de 6-1/2" com Cortador de Dupla Fileira para Poço de Petróleo

Broca de Perfuração PDC de 6" de Perfuração Diamantada Broca de Poço de Rocha

1. Descrições:

A broca PDC é uma ferramenta de perfuração diamantada de poço de rocha utilizada para perfuração de rocha em poços de petróleo, mineração, água ou gás. Esta ferramenta de perfuração diamantada é fabricada de acordo com as especificações API. Todos os cortadores de diamante são feitos de material de diamante sintético, que é chamado de cortador PDC.

É o material mais duro conhecido, tornando-o extremamente resistente ao desgaste. Em comparação com as brocas tricônicas, as brocas PDC geralmente oferecem maior perfuração

eficiência, mas a um custo mais alto.

As brocas PDC utilizam múltiplos cortadores de diamante dispostos em padrões específicos para cortar a formação rochosa. Essas brocas são principalmente categorizadas

em dois tipos: brocas PDC de corpo de matriz e brocas PDC de corpo de aço, projetadas para diferentes condições de perfuração. Brocas PDC de corpo de matriz são

tipicamente usadas em formações mais abrasivas, enquanto as brocas PDC de corpo de aço são frequentemente empregadas em formações mais macias.

De acordo com a Associação Internacional de Contratantes de Perfuração (IADC),  há muitas razões que afetam a eficiência da função de perfuração da broca.

Demos a razão principal como abaixo:

• Material do corpo
• Densidade do cortador
• Tamanho ou tipo do cortador
• Perfil da broca

 Todas as brocas são fabricadas de acordo com o padrão API usado na indústria de perfuração.

As brocas PDC de tamanho 3~22 polegadas com 3~9 lâminas estão disponíveis. E diferentes classificações de cortadores são opcionais de acordo com seu orçamento.

2. Especificação:

3. Perfil da Broca PDC

4 .Cortadores PDC de Broca

Os cortadores de Diamante Policristalino Composto (PDC) são o principal ponto de contato de uma broca. As brocas PDC removem a rocha principalmente por cisalhamento.

Os cortadores PDC são expostos a muito aquecimento e resfriamento no poço, um ambiente muito desafiador.

Cortadores PDC que têm menor degradação térmica e mais estabilidade térmica geralmente alcançam maior ROP e maior resistência ao desgaste. Portanto, otimizar o cortador é importante.

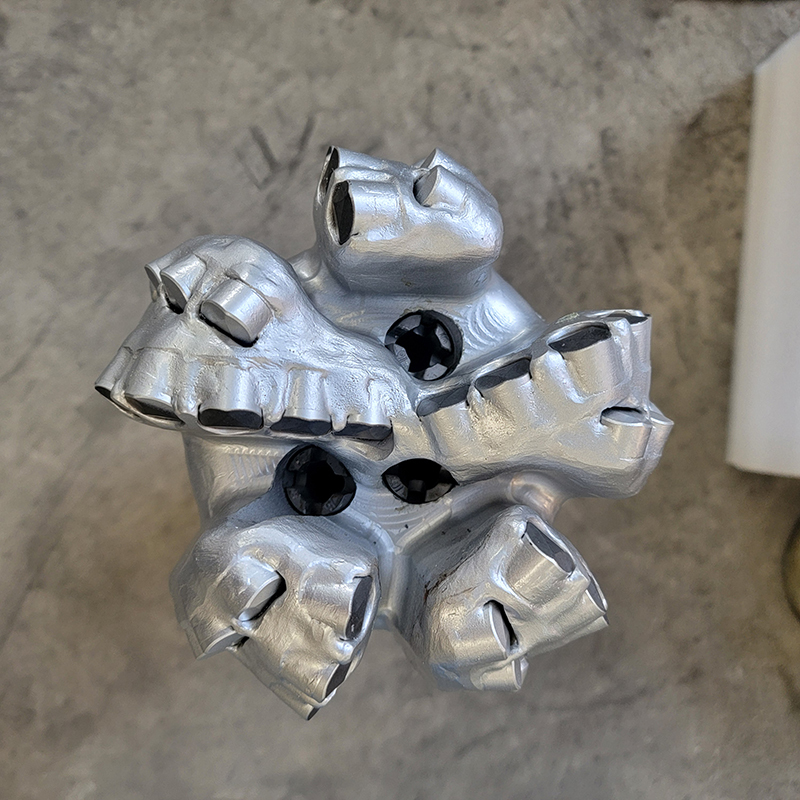

5. Bicos de Broca

Os bicos de broca ajudam a limpar a área de corte e resfriar os cortadores de Diamante Policristalino Composto (PDC).

A colocação eficaz desses bicos, juntamente com o ângulo em que são definidos, desempenha um papel crítico em como a broca funciona de forma eficiente.

Os canais de fluido também complementam a colocação dos bicos para melhorar a limpeza dos detritos.

6. Brocas PDC de Corpo de Aço

O corpo de aço é o oposto do corpo de matriz. Ele pode suportar cargas de alto impacto, mas é mais macio e não possui recursos de proteção. A resistência e a ductilidade do aço dão aos corpos de broca de aço alta resistência ao impacto.

Os corpos de aço são consideravelmente mais fortes do que os corpos de matriz.

Uma característica benéfica das brocas de aço é que elas podem ser facilmente reconstruídas várias vezes porque os cortadores desgastados ou danificados podem ser substituídos com bastante facilidade. Esta é uma vantagem particular para os operadores em ambientes de perfuração de baixo custo.

As brocas de diamante policristalino compacto (PDC) são diferentes dos cones de rolo, pois são corpos de uma peça sem peças móveis. Os cortadores fixos trituram a rocha, de modo que a broca é capaz de operar com velocidades de rotação mais altas com mais eficiência em formações consolidadas.
