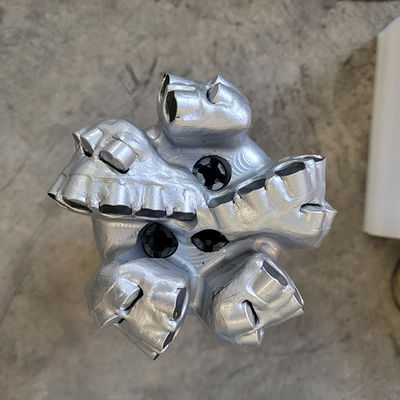

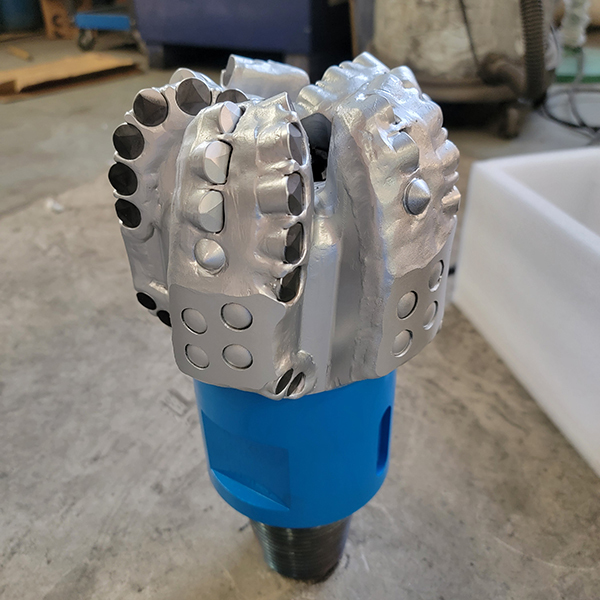

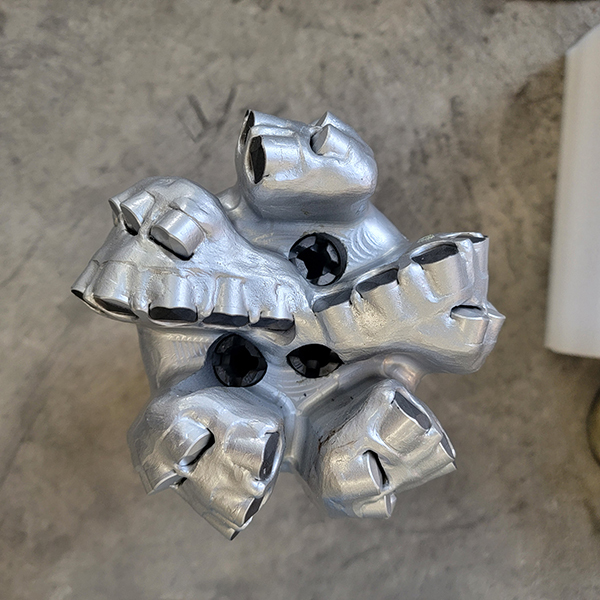

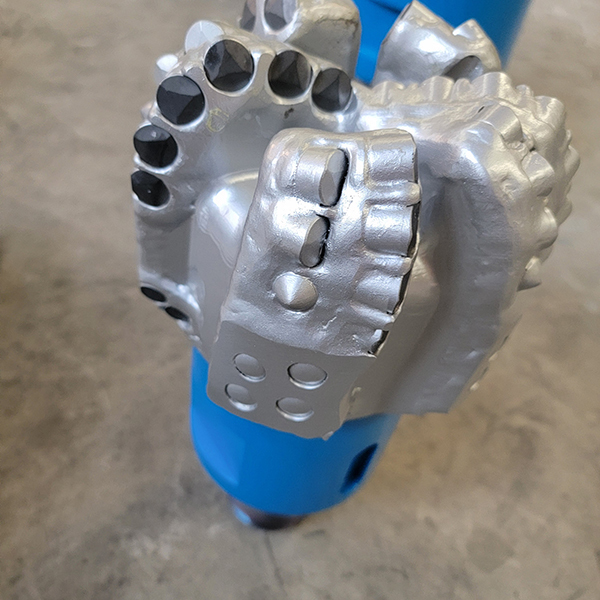

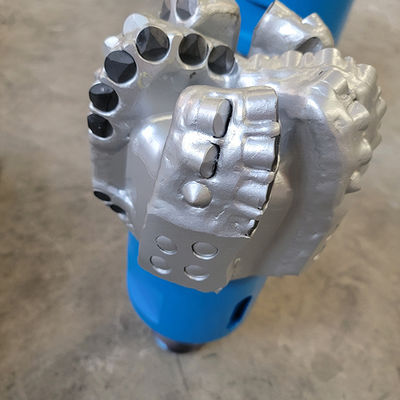

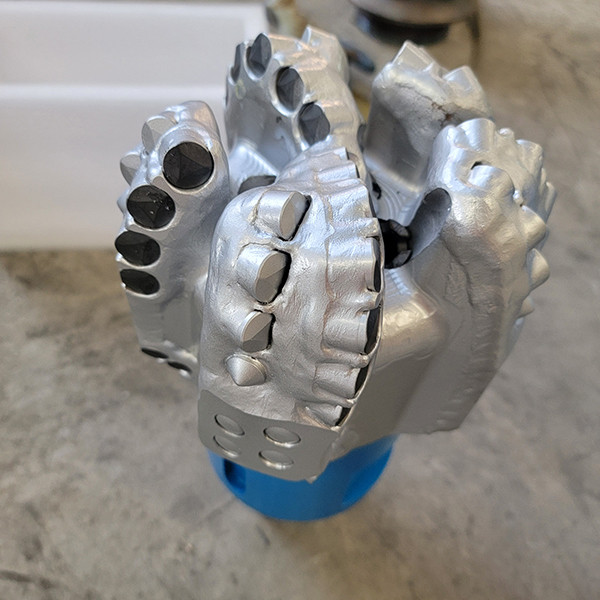

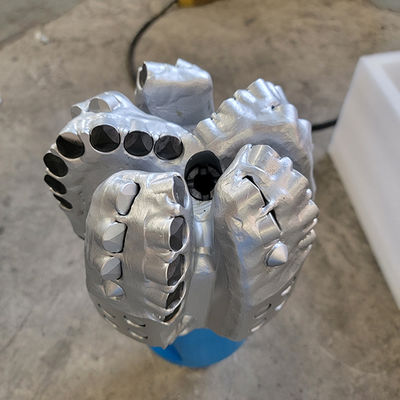

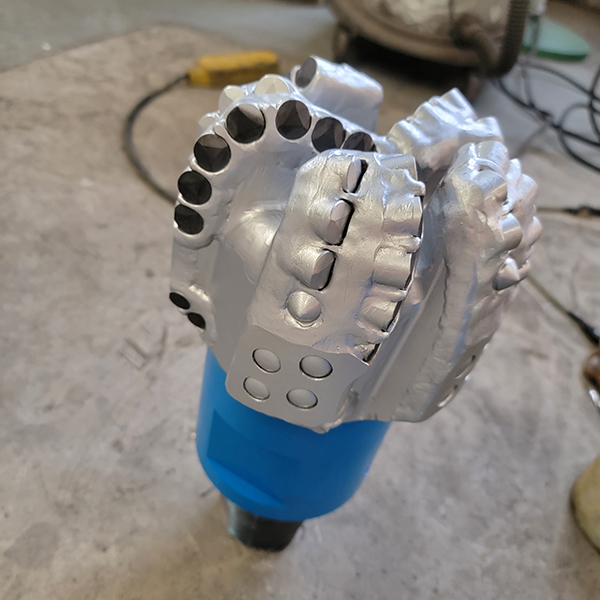

Broca PDC de poço de petróleo de 6-1/2" para ferramenta de perfuração de rocha com diamante

Broca PDC de 6-1/2"  para poço de petróleo, ferramenta de perfuração de rocha de diamante

1. Descrições:

A broca PDC é uma ferramenta de perfuração de corte fixo com cortadores de diamante policristalino compactos, usada para perfuração de rocha em poços de petróleo, mineração, água ou gás.

Esta ferramenta de perfuração é fabricada de acordo com as especificações API e é certificada pela API. Os cortadores PDC são feitos de material de diamante sintético,

que é o material mais duro conhecido, tornando-o extremamente resistente ao desgaste. Em comparação com as brocas tricone, as brocas PDC geralmente oferecem maior perfuração

eficiência, mas a um custo mais alto.

As brocas PDC utilizam vários cortadores de diamante dispostos em padrões específicos para cortar a formação rochosa. Essas brocas são principalmente categorizadas

em dois tipos: brocas PDC de corpo de matriz e brocas PDC de corpo de aço, projetadas para diferentes condições de perfuração. Brocas PDC de corpo de matriz são

tipicamente usadas em formações mais abrasivas, enquanto as brocas PDC de corpo de aço são frequentemente empregadas em formações mais macias.

De acordo com a Associação Internacional de Contratantes de Perfuração (IADC),  há muitas razões que afetam a eficiência da função de perfuração da broca.

Demos a razão principal como abaixo:

• Material do corpo
• Densidade do cortador
• Tamanho ou tipo do cortador
• Perfil da broca

 Todas as brocas são fabricadas de acordo com o padrão API usado na indústria de perfuração.

As brocas PDC estão disponíveis nos tamanhos de 3 a 22 polegadas com 3 a 9 lâminas. E diferentes classificações de cortadores são opcionais de acordo com seu orçamento.

2. Especificação:

3. Perfil da broca PDC

4 .Cortadores PDC de broca

Os cortadores de diamante policristalino composto (PDC) são o principal ponto de contato de uma broca. As brocas PDC removem a rocha principalmente por cisalhamento.

Os cortadores PDC são expostos a muito aquecimento e resfriamento no poço, um ambiente muito desafiador.

Cortadores PDC que têm menor degradação térmica e mais estabilidade térmica geralmente alcançam maior ROP e maior resistência ao desgaste. Portanto, otimizar o cortador é importante.

5. Bocais da broca

Os bocais da broca ajudam a limpar a área de corte e resfriar os cortadores de diamante policristalino composto (PDC).

A colocação eficaz desses bocais, juntamente com o ângulo em que são definidos, desempenha um papel crítico na eficiência do desempenho da broca.

Os canais de fluido também complementam a colocação dos bocais para melhorar a limpeza dos cavacos.

6. Brocas PDC de corpo de aço

O corpo de aço é o oposto do corpo de matriz. Ele pode suportar cargas de alto impacto, mas é mais macio e não possui recursos de proteção. A resistência e a ductilidade do aço conferem aos corpos de broca de aço alta resistência ao impacto.

Os corpos de aço são consideravelmente mais fortes do que os corpos de matriz.

Uma característica benéfica das brocas de aço é que elas podem ser facilmente reconstruídas várias vezes, porque os cortadores desgastados ou danificados podem ser substituídos com bastante facilidade. Esta é uma vantagem particular para os operadores em ambientes de perfuração de baixo custo.

As brocas de diamante policristalino compacto (PDC) são diferentes dos cones de rolo, pois são corpos de uma peça sem peças móveis. Os cortadores fixos trituram a rocha, de modo que a broca pode operar com velocidades de rotação mais altas com mais eficiência em formações consolidadas.
