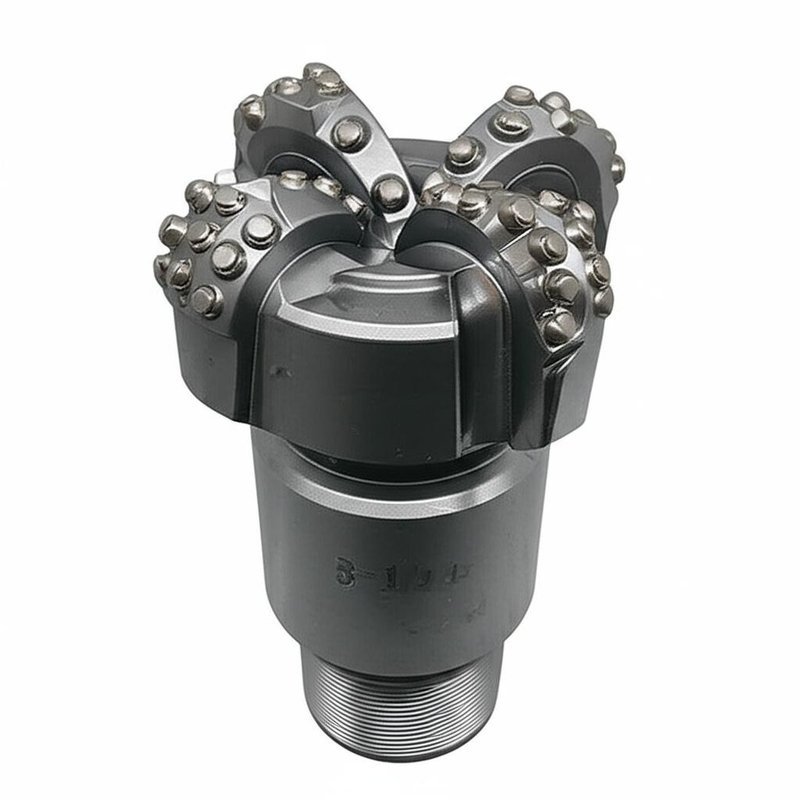

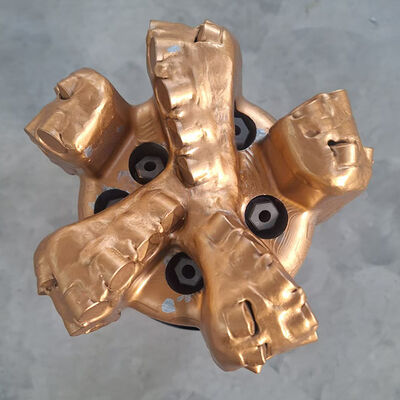

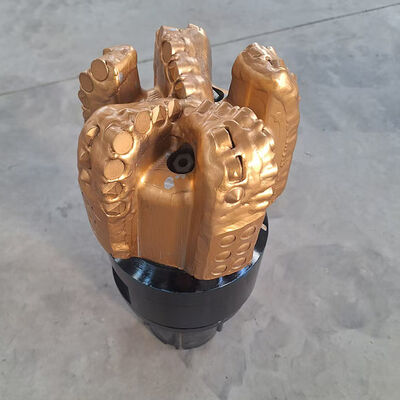

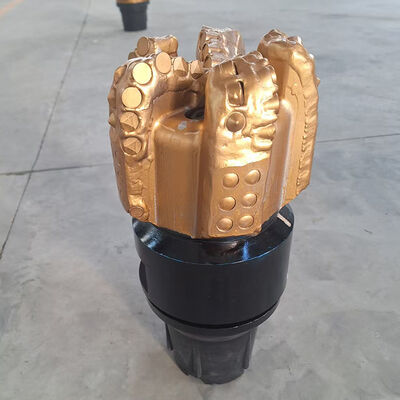

Broca PDC de 8-1/4" ferramenta de perfuração de diamante de maior desempenho

Broca de Perfuração PDC de 12-1/4 " de Ferramenta de Perfuração de Diamante de Fundo de Poço

1. Descrições:

Uma broca PDC (Polycrystalline Diamond Compact) é uma ferramenta de perfuração de cortadores fixos com cortadores de diamante sintético, projetada para perfuração de rocha em poços de petróleo, gás, água ou mineração. Fabricada de acordo com as especificações da API, esta ferramenta é certificada pela API, garantindo a conformidade com os padrões da indústria.

Vantagens do Material

Os cortadores PDC são compostos de diamante sintético, o material mais duro conhecido, que oferece excepcional resistência ao desgaste e durabilidade. Comparados às brocas tricônicas, as brocas PDC geralmente oferecem maior eficiência de perfuração, mas a um custo premium.

Design e Funcionalidade

As brocas PDC utilizam múltiplos cortadores de diamante dispostos em padrões otimizados para cisalhar formações rochosas. Elas são primariamente categorizadas em dois tipos:

• Brocas PDC com Corpo de Matriz: Ideais para formações abrasivas devido ao seu material de matriz resistente ao desgaste.
• Brocas PDC com Corpo de Aço: Adequadas para formações mais macias, oferecendo desempenho econômico.

2. Especificação da Broca de Perfuração PDC:

3. Perfil da Broca PDC

4.Cortadores PDC da Broca de Perfuração

Os cortadores de Compósito de Diamante Policristalino (PDC) são o principal ponto de contato de uma broca de perfuração. As brocas PDC removem a rocha principalmente por cisalhamento.

Os cortadores PDC são expostos a muito aquecimento e resfriamento no poço, um ambiente muito desafiador.

Cortadores PDC que têm menor degradação térmica e mais estabilidade térmica geralmente alcançam maior ROP e maior resistência ao desgaste. Portanto, otimizar o cortador é importante.

5. Bicos da Broca de Perfuração

Os bicos da broca de perfuração ajudam a limpar a área de corte e a resfriar os cortadores de Compósito de Diamante Policristalino (PDC).

A colocação eficaz desses bicos, juntamente com o ângulo em que estão definidos, desempenha um papel crítico na eficiência do desempenho da broca de perfuração.

Os canais de fluido também complementam a colocação dos bicos para melhorar a limpeza dos cascalhos.

6. Brocas PDC com Corpo de Aço

O corpo de aço é o oposto do corpo de matriz. Ele pode suportar altas cargas de impacto, mas é mais macio e carece de recursos de proteção. A resistência e a ductilidade do aço conferem aos corpos de brocas de aço alta resistência ao impacto.

Os corpos de aço são consideravelmente mais fortes do que os corpos de matriz.

Uma característica benéfica das brocas de aço é que elas podem ser facilmente recondicionadas várias vezes, pois cortadores desgastados ou danificados podem ser substituídos com relativa facilidade. Esta é uma vantagem particular para operadores em ambientes de perfuração de baixo custo.

As brocas de perfuração PDC (Polycrystalline Diamond Compact) são diferentes das brocas de rolo, pois são corpos de uma peça sem partes móveis. Os cortadores fixos trituram a rocha, de modo que a broca consegue operar com velocidades de rotação mais altas de forma mais eficiente em formações consolidadas.
