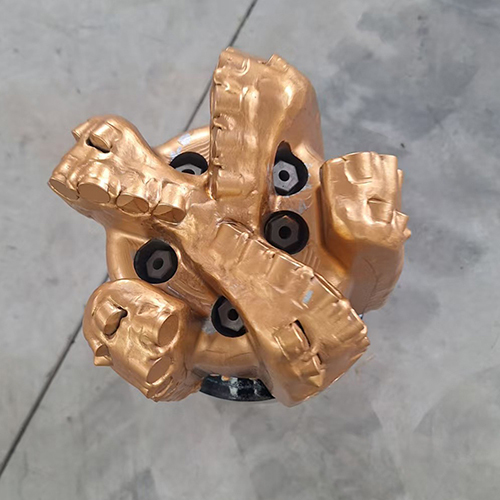

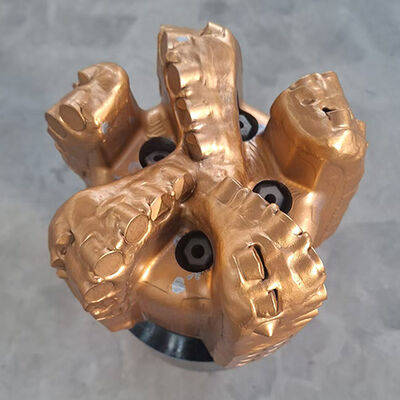

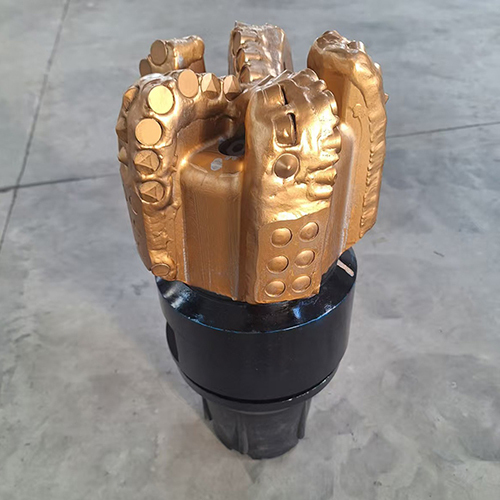

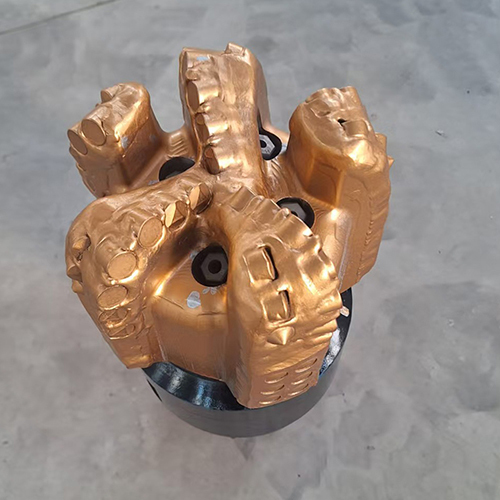

Broca PDC de diamante 8-1/4 "da ferramenta de perfuração de rocha para baixo buraco

Broca PDC de diamante de 8-1/4" para ferramenta de perfuração de rocha em poço

1. Descrições:

‌
Uma broca PDC (Compacto de Diamante Policristalino) é uma ferramenta de perfuração de corte fixo com cortadores de diamante sintético, projetada para perfuração de rocha em poços de petróleo, gás, água ou mineração. Fabricada de acordo com as especificações API, esta ferramenta é certificada pela API, garantindo a conformidade com os padrões da indústria.

‌Vantagens do Material‌
Os cortadores PDC são compostos de diamante sintético, o material mais duro conhecido, que oferece excepcional resistência ao desgaste e durabilidade. Em comparação com as brocas tricônicas, as brocas PDC geralmente oferecem maior eficiência de perfuração, mas a um custo premium.

‌Design e Funcionalidade‌
As brocas PDC utilizam múltiplos cortadores de diamante dispostos em padrões otimizados para cortar formações rochosas. Elas são principalmente categorizadas em dois tipos:

• ‌Brocas PDC de Corpo de Matriz‌: Ideal para formações abrasivas devido ao seu material de matriz resistente ao desgaste.
• ‌Brocas PDC de Corpo de Aço‌: Adequadas para formações mais macias, oferecendo desempenho econômico.
•


2. Especificação da Broca PDC:

3. Perfil da Broca PDC

4 .Cortadores PDC da Broca

Os cortadores de Compacto de Diamante Policristalino (PDC) são o principal ponto de contato de uma broca. As brocas PDC removem a rocha principalmente por cisalhamento.

Os cortadores PDC são expostos a muito aquecimento e resfriamento no poço, um ambiente muito desafiador.

Cortadores PDC que têm menor degradação térmica e mais estabilidade térmica geralmente alcançam maior ROP e maior resistência ao desgaste. Portanto, otimizar o cortador é importante.

5. Bicos da Broca

Os bicos da broca ajudam a limpar a área de corte e resfriar os cortadores de Compacto de Diamante Policristalino (PDC).

O posicionamento eficaz desses bicos, juntamente com o ângulo em que são definidos, desempenha um papel crítico na eficiência do desempenho da broca.

Os canais de fluido também complementam o posicionamento dos bicos para melhorar a limpeza dos cavacos.

6. Brocas PDC de Corpo de Aço

O corpo de aço é o oposto do corpo de matriz. Ele pode suportar cargas de alto impacto, mas é mais macio e carece de recursos de proteção. A resistência e a ductilidade do aço conferem aos corpos de broca de aço alta resistência ao impacto.

Os corpos de aço são consideravelmente mais fortes do que os corpos de matriz.

Uma característica benéfica das brocas de aço é que elas podem ser facilmente reconstruídas várias vezes, porque os cortadores desgastados ou danificados podem ser substituídos com bastante facilidade. Esta é uma vantagem particular para os operadores em ambientes de perfuração de baixo custo.

As brocas de perfuração de compacto de diamante policristalino (PDC) são diferentes dos cones de rolo, pois são corpos de uma peça sem peças móveis. Os cortadores fixos trituram a rocha, de modo que a broca é capaz de operar com velocidades de rotação mais altas com mais eficiência em formações consolidadas.
