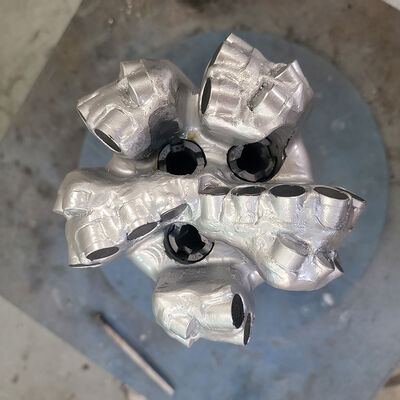

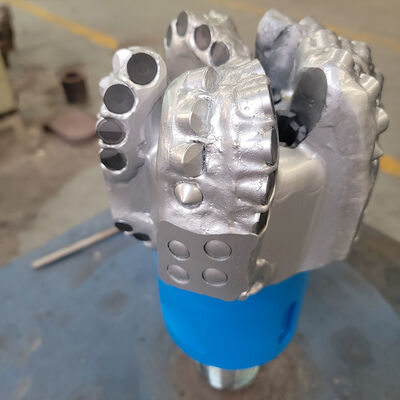

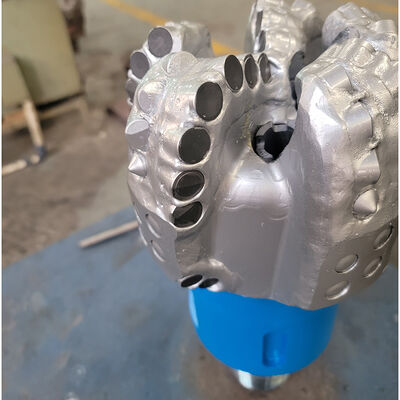

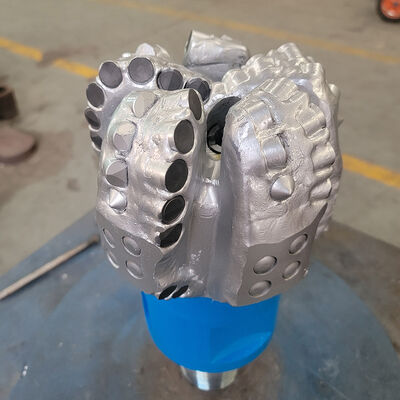

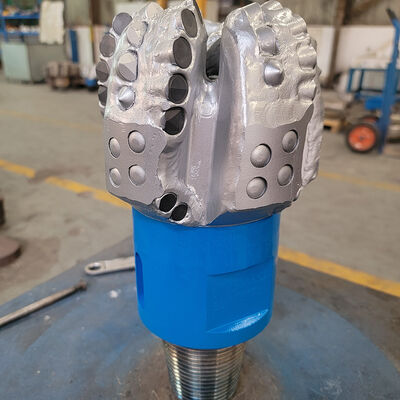

Broca de Diamante PDC API Rock de 6-1/2 polegadas para Poço de Petróleo

1. Descrições:

A seleção da broca de diamante policristalino compacto (PDC) correta é crucial para operações eficientes de perfuração de petróleo. Três fatores principais determinam o desempenho de uma broca: densidade e tamanho dos dentes de corte, formato do perfil da broca e tipo de lâmina.

A densidade dos dentes de corte equilibra diretamente a eficiência de perfuração e a durabilidade da broca. Dentes de alta densidade distribuem a pressão de corte uniformemente, reduzindo o desgaste e prolongando a vida útil da broca, ideal para formações duras ou abrasivas. No entanto, aumenta o torque de perfuração, podendo diminuir a penetração em formações macias e elevar os custos de fabricação. Dentes de baixa densidade, inversamente, permitem uma quebra de rocha mais rápida em formações macias, mas se desgastam rapidamente em estratos duros, aumentando a frequência de substituição.

2. Especificação:

Brocas PDC como a S616 ou M616 são especificadas com um corpo de aço ou matriz de 6 lâminas e um cortador principal de 16 mm. O código IADC indica se a broca é adequada para formações duras, macias ou de perfil específico, fornecendo informações adicionais. Assim, o IADC 323 tem um significado diferente para a broca de perfuração PDC.

3. Perfil da Broca de Perfuração PDC

4. Cortadores PDC da Broca de Perfuração

No coração de uma broca estão os cortadores de compósito de diamante policristalino (PDC), que entram em contato direto com a rocha, usando principalmente ação de cisalhamento para remoção. No ambiente exigente de um poço, os cortadores PDC passam por ciclos frequentes de aquecimento e resfriamento, que representam desafios significativos.

Cortadores PDC com estabilidade térmica aprimorada e degradação térmica reduzida tendem a ter melhor desempenho, resultando em maiores taxas de penetração (ROP) e melhor resistência ao desgaste. Otimizar esses cortadores é, portanto, fundamental para maximizar a eficiência.

5. Bocais da Broca de Perfuração PDC

Os bocais da broca de perfuração PDC ajudam a limpar a área de corte e a resfriar os cortadores de compósito de diamante policristalino (PDC).

A colocação eficaz desses bocais, juntamente com o ângulo em que estão ajustados, desempenha um papel crítico na eficiência do desempenho da broca.

Os canais de fluido também complementam a colocação dos bocais para melhorar a limpeza dos detritos.

6. Brocas PDC com Corpo de Aço

O corpo de aço da broca PDC é o oposto do corpo de matriz. Ele pode suportar altas cargas de impacto, mas é mais macio e carece de recursos de proteção. A resistência e a ductilidade do aço conferem aos corpos de broca de aço alta resistência ao impacto.

Os corpos de aço são consideravelmente mais fortes do que os corpos de matriz.

Uma característica benéfica das brocas de aço é que elas podem ser facilmente reconstruídas várias vezes, pois os cortadores desgastados ou danificados podem ser substituídos com relativa facilidade. Esta é uma vantagem particular para operadores em ambientes de perfuração de baixo custo.

Capacidade de Material e Padrão Seguinte

O material de aço da broca de perfuração PDC é aço estrutural de liga AISI 4145H.

‌Aço estrutural de liga AISI 4145H‌: Este é um aço especificamente utilizado para ferramentas de perfuração de petróleo, especialmente para a fabricação de tubos de perfuração de alta resistência. O aço AISI 4145H possui boa resistência ao desgaste e tenacidade, pode suportar ambientes de alta pressão e alta temperatura, e é adequado para operações de perfuração de poços profundos e ultraprofundos‌45.

Composição do Material:
