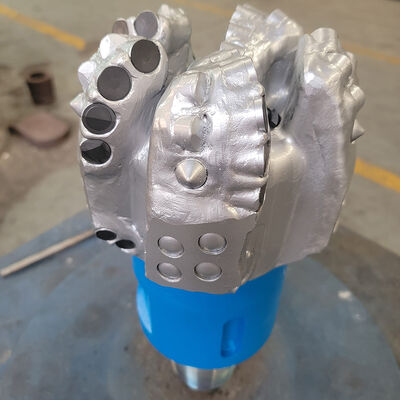

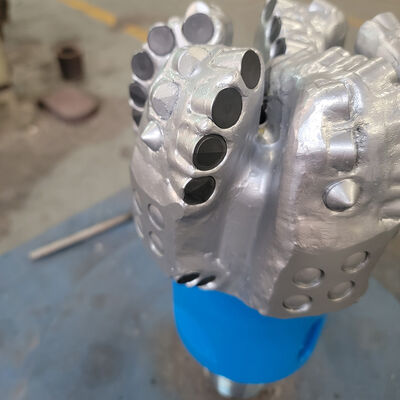

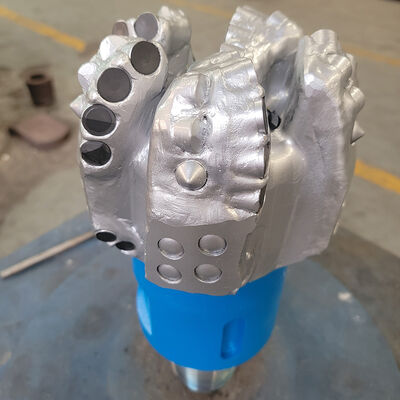

Poço de petróleo broca fixa de diamante PDC de 6-1/2 polegadas da ferramenta de perfuração

Poço de petróleo 6-1/2 polegadas diamante fixa PDC broca Bit de ferramenta de perfuração

1. Descrições:

O PDC Drill Bit é a ferramenta de perfuração de maior desempenho da ferramenta de perfuração de buracos. O PDC Drill Bit deve ser usado a formação de rocha homogênea que pode obter o melhor desempenho.

Há broca tem modelo de verial, mas quando o seu escolher o PDC broca, você deve prestar atenção aos fatores-chave para a selecção de broca PDC:

1. Densidade e tamanho dos dentes de corte: correspondem à dureza da formação. Alta densidade para durabilidade, baixa para velocidade; grandes dentes para estratos macios, pequenos para duros.

2. Perfil do bit: plano para perfuração vertical, cônico para direcional, escalonado para formações interligadas.

3. Tipo de lâmina: reta para estratos duros, espiral para meios moles, misturada para condições complexas.

2Especificações:

Os bits PDC, como o S516 ou o M516, são especificados com um corpo de aço ou matriz de 6 lâminas e um cortador principal de 16 mm. O código IADC indica se o bit é adequado paraFormações de perfil macio ou específicoAssim, o IADC S323 tem diferentes médias da broca PDC para formação macia ou dura, tamanho do cortador e perfil.





3. Perfil da broca PDC

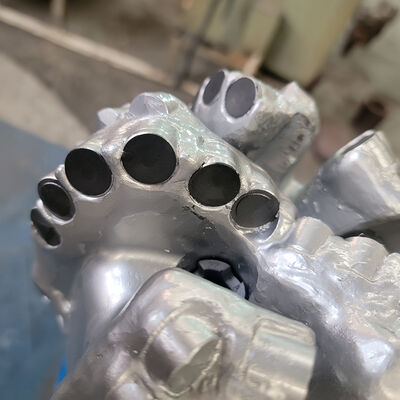

Quatro.Máquinas de corte PDC de brocas


No coração de uma broca estão os cortadores de compósitos de diamante policristalino (PDC), que interagem diretamente com a rocha, usando principalmente ação de cisalhamento para remoção.No ambiente exigente de um poço, os cortadores PDC passam por ciclos de aquecimento e arrefecimento frequentes, o que constitui um desafio significativo.
Os cortadores PDC com melhor estabilidade térmica e menor degradação térmica tendem a ter um melhor desempenho, resultando em taxas mais elevadas de penetração (ROP) e melhor resistência ao desgaste.Otimizar estas máquinas é, portanto, fundamental para maximizar a eficácia.

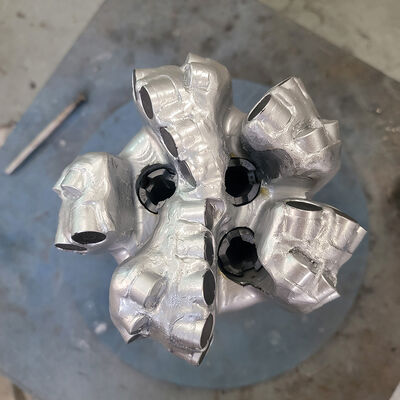

5. PDC Bicos de perfuração


Os bicos de broca PDC ajudam a limpar a área de corte e a arrefecer os cortadores de diamante policristalino (PDC).
A colocação efetiva desses bicos, juntamente com o ângulo em que eles são definidos, desempenha um papel crítico na eficiência do perfurador.
Os canais de fluido também complementam a colocação do bico para melhorar a limpeza das estacas.




6Bits PDC do corpo de aço


O corpo de aço do PDC Bit é o oposto do corpo de matriz.A resistência e a ductilidade do aço dão aos corpos de aço uma alta resistência ao impacto.
Os corpos de aço são consideravelmente mais resistentes do que os corpos de matriz.
Uma característica benéfica das partes de aço é que elas podem ser facilmente reconstruídas várias vezes porque os cortadores desgastados ou danificados podem ser substituídos com bastante facilidade.Esta é uma vantagem especial para os operadores em ambientes de perfuração de baixo custo.

Capacidade de material e padrão de conformidade




O material de aço do PDC Drill Bit é aço estrutural de liga AISI 4145H.

Aço estrutural de liga AISI 4145H: Este é um aço especificamente utilizado para ferramentas de perfuração de petróleo, especialmente para o fabrico de tubos de perfuração pesados.O aço AISI 4145H possui boa resistência ao desgaste e dureza, pode suportar ambientes de alta pressão e alta temperatura e é adequado para operações de perfuração de poços profundos e ultraprofundos 45.

Composição do material:
