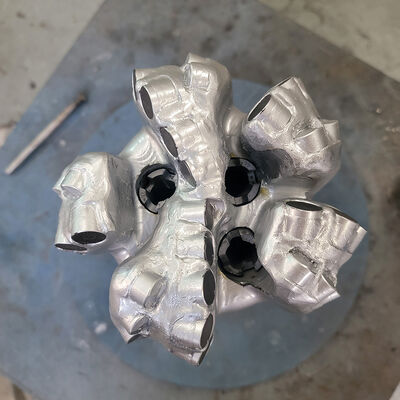

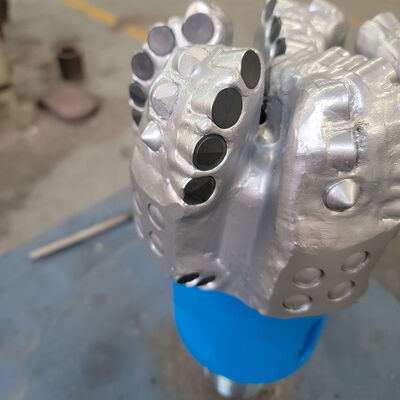

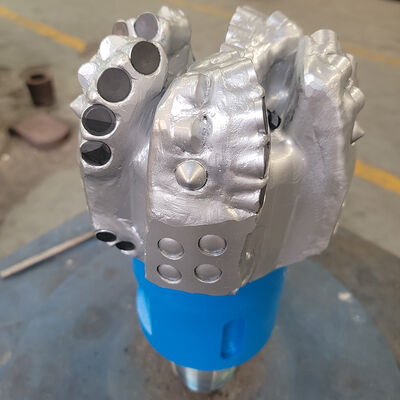

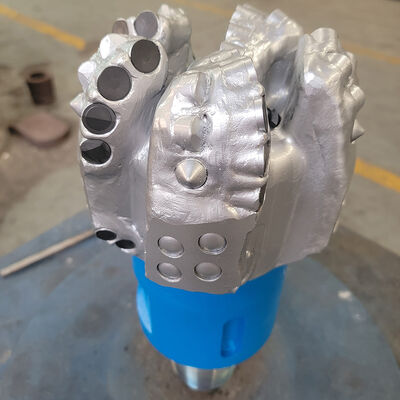

Poço de petróleo 6-1/2 polegadas Diamante fixa PDC Forro Bito de ferramenta de perfuração de petróleo
Detalhes do produto
| Material | Ferro de aço | Certificação de API | 7-1548-1 |
|---|---|---|---|
| peso | Cerca de 18 kg. | Aplicativo | Poços de perfuração de rocha |
| Cor | Qualquer cor | Cortadores | Compacto de diamante policristalino (PDC) |
| Tipo | broca de diamante | Tratamento de superfície | PDC Insert |
| Destacar | 6-1/2 polegadas PDC Drill Bit,Bocado de broca do diamante do corpo de aço,Ferramenta de perfuração de poço de petróleo |
||
Descrição de produto
Broca de Diamante Fixo PDC de 6-1/2 polegadas para Poço de Petróleo
1. Descrições:
A Broca PDC é a ferramenta de perfuração de maior desempenho para perfuração de fundo de poço. A broca PDC deve ser usada em formações rochosas homogêneas para obter o melhor desempenho.
Existem modelos variados de brocas, mas ao escolher uma Broca PDC, você deve prestar atenção aos fatores-chave para a seleção da Broca PDC:
-
Densidade e tamanho dos dentes de corte: Correspondem à dureza da formação. Alta densidade para durabilidade, baixa para velocidade; dentes grandes para estratos macios, pequenos para duros.
-
Perfil da broca: Plano para perfuração vertical, cônico para direcional, escalonado para formações intercaladas.
-
Tipo de lâmina: Reta para estratos duros, espiral para médios-macios, mista para condições complexas.
2. Especificação:
Brocas PDC como a S516 ou M516 são especificadas com um corpo de aço ou matriz de 6 lâminas e um cortador principal de 16mm. O código IADC indica se a broca é adequada para formações duras, macias ou de perfil específico, fornecendo informações adicionais. Assim, o IADC S323 tem diferentes significados para a broca PDC para formação macia ou dura, tamanho e perfil do cortador.
| ESPECIFICAÇÃO | |
| Tamanho: | 6-1/2 polegadas (165,1 mm) |
| Tipo de Corpo da Broca: | Corpo de Aço |
| Quantidade de Lâminas: | 5 |
| Quantidade de Bicos: | 3 |
| Conexão API (pol): | 3-1/2" REG |
| Comprimento do Calibre (pol): | 1,5 |
| PARÂMETROS OPERACIONAIS | |
| Peso na Broca (KN): | 9-67 |
| Faixa de RPM (Rotativo): | 100- DHM |
| Taxa de Fluxo (lps): | 11- 15 LPM |
| Torque de Montagem (KN): | 9,5 - 12,2 KN.M |
3. Perfil da Broca PDC

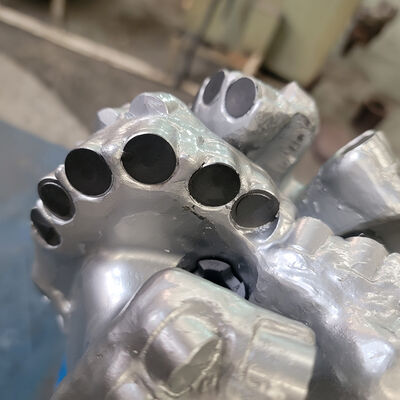

4. Cortadores PDC da Broca
No centro de uma broca estão os cortadores de compósito de diamante policristalino (PDC), que entram em contato direto com a rocha, utilizando principalmente ação de cisalhamento para remoção. No ambiente exigente de um poço, os cortadores PDC sofrem ciclos frequentes de aquecimento e resfriamento, o que representa desafios significativos.
Cortadores PDC com estabilidade térmica aprimorada e degradação térmica reduzida tendem a ter melhor desempenho, resultando em maiores taxas de penetração (ROP) e melhor resistência ao desgaste. Otimizar esses cortadores é, portanto, crucial para maximizar a eficiência.
5. Bicos da Broca PDC
Os bicos da broca PDC ajudam a limpar a área de corte e a resfriar os cortadores de compósito de diamante policristalino (PDC).
A colocação eficaz desses bicos, juntamente com o ângulo em que estão ajustados, desempenha um papel crítico na eficiência do desempenho da broca.
Os canais de fluido também complementam a colocação dos bicos para melhorar a limpeza dos cascalhos.
6. Brocas PDC com Corpo de Aço
O corpo de aço da Broca PDC é o oposto do corpo de matriz. Ele pode suportar altas cargas de impacto, mas é mais macio e carece de recursos de proteção. A resistência e a ductilidade do aço conferem aos corpos de broca de aço alta resistência ao impacto.
Os corpos de aço são consideravelmente mais fortes que os corpos de matriz.
Uma característica benéfica das brocas de aço é que elas podem ser facilmente recondicionadas várias vezes, pois cortadores desgastados ou danificados podem ser substituídos com relativa facilidade. Esta é uma vantagem particular para operadores em ambientes de perfuração de baixo custo.
Capacidade de Material e Padrão Seguinte
| API | ISO | ASM | NACE |
| API Spec 7-1 | ISO 9001 | ASME B94.55M / ASME B94.11M | NACE |
O material de aço da Broca PDC é aço estrutural de liga AISI 4145H.
Aço estrutural de liga AISI 4145H: Este é um aço especificamente utilizado para ferramentas de perfuração de petróleo, especialmente para a fabricação de tubos de perfuração de alta resistência. O aço AISI 4145H possui boa resistência ao desgaste e tenacidade, pode suportar ambientes de alta pressão e alta temperatura, e é adequado para operações de perfuração de poços profundos e ultraprofundos45.
Composição do Material:
| Composição | C(%) | Si(%) | Mn(%) | P(%) | S(%) | Cu(%) | Cr(%) | V(%) | Mo(%) | Al(%) | Ti(%) |
| SAE4145HS | 45 | 26 | 110 | 20 | 2 | 1 | 115 | 0,9 | 32 | 20 | 4,2 |
