ENG Broca PDC de 17-1/2 polegadas para Sanstone

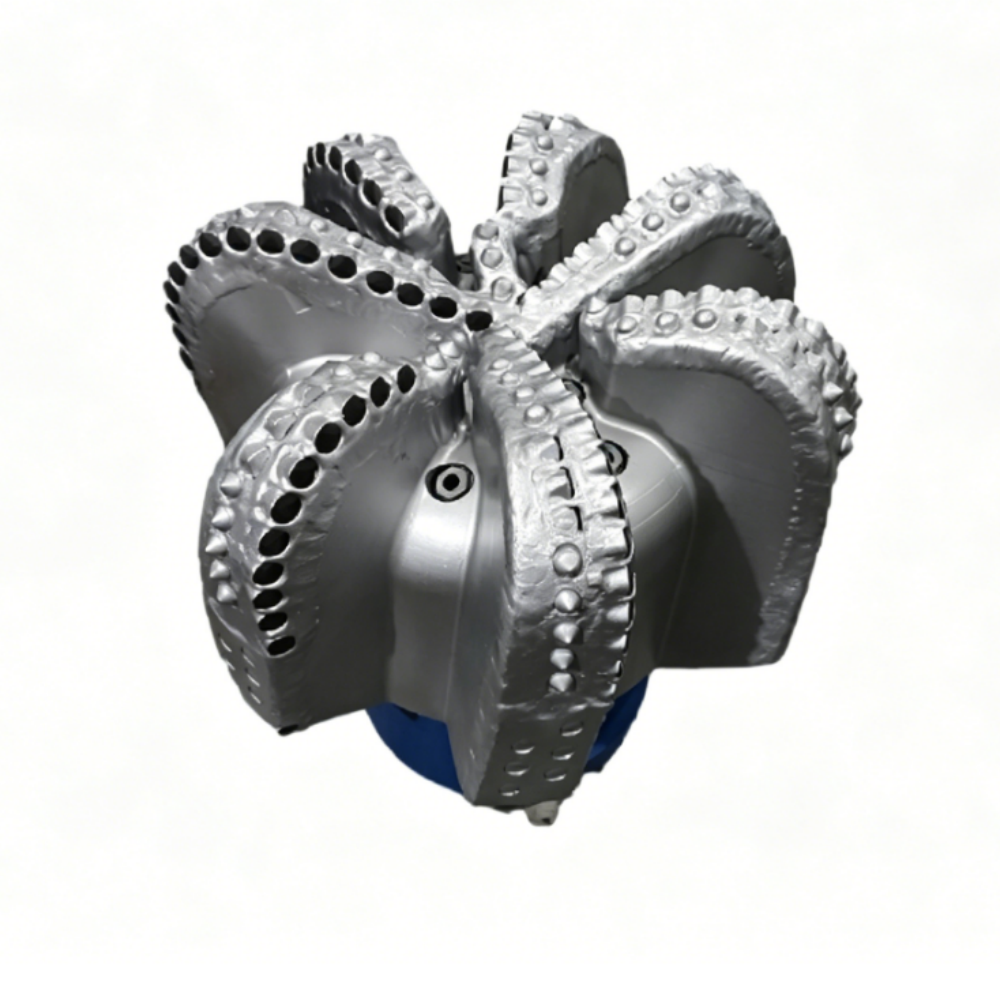

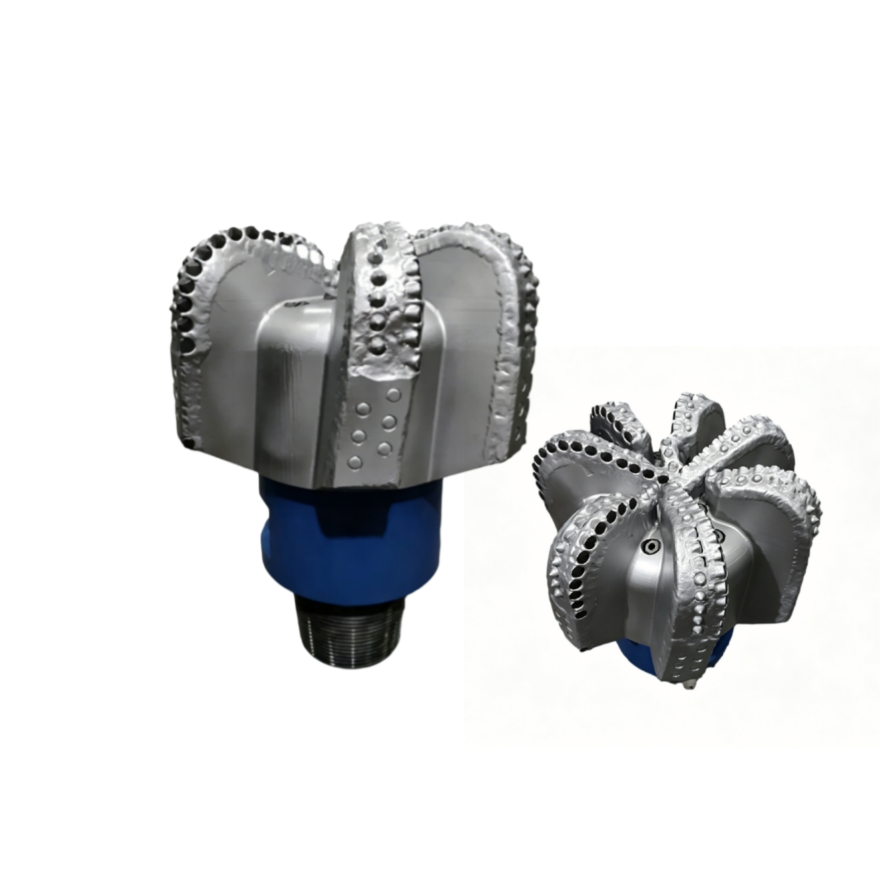

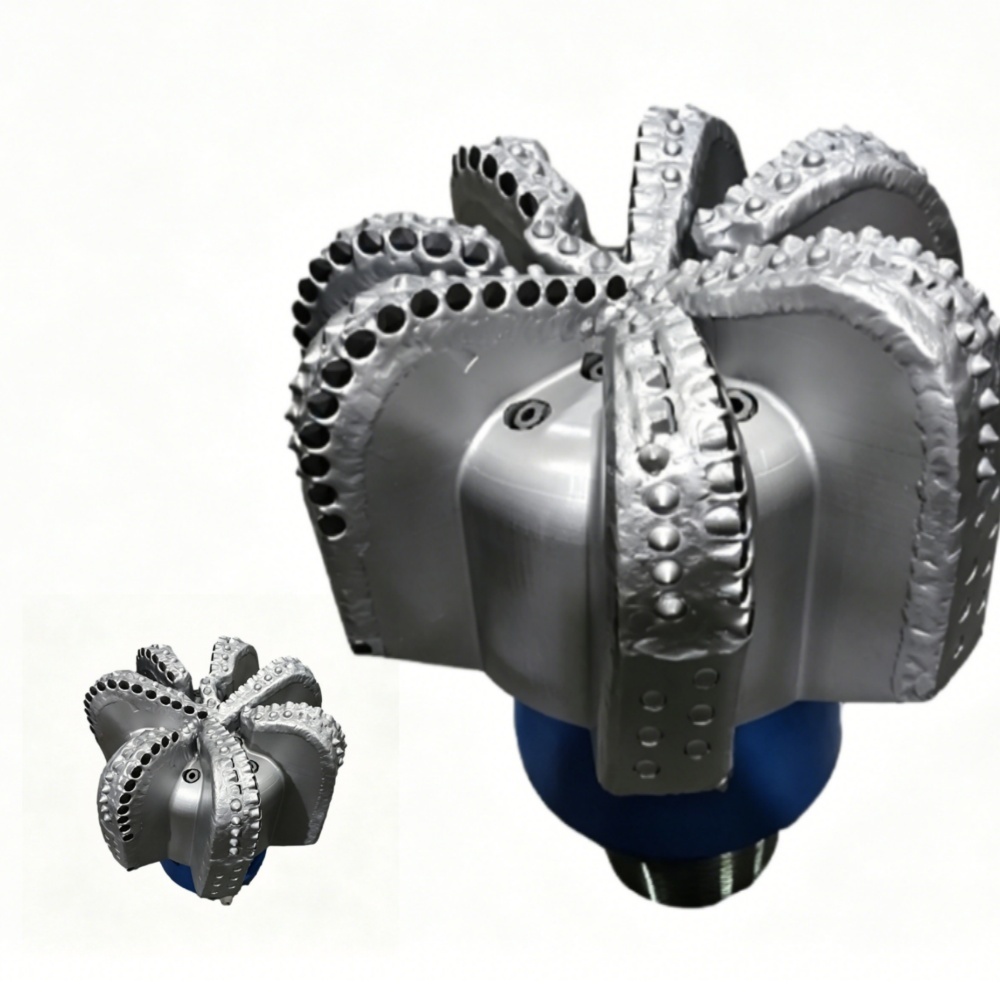

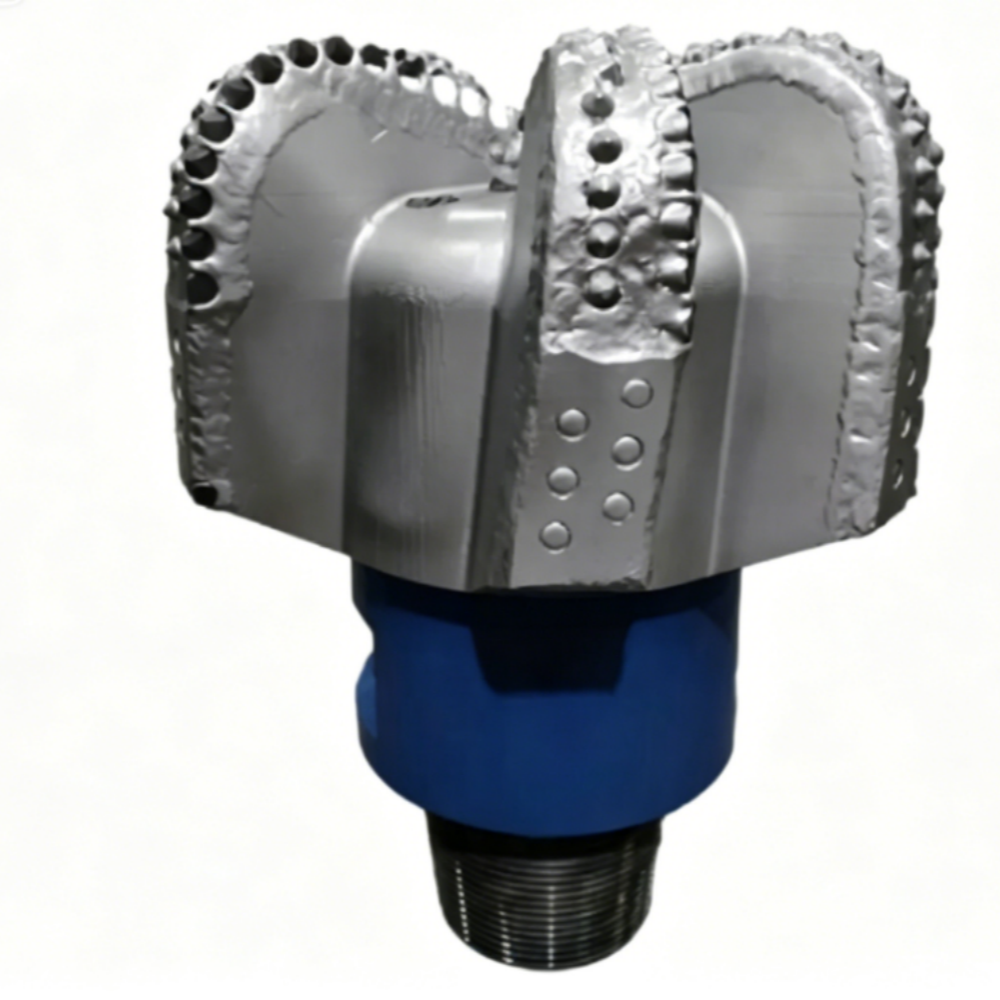

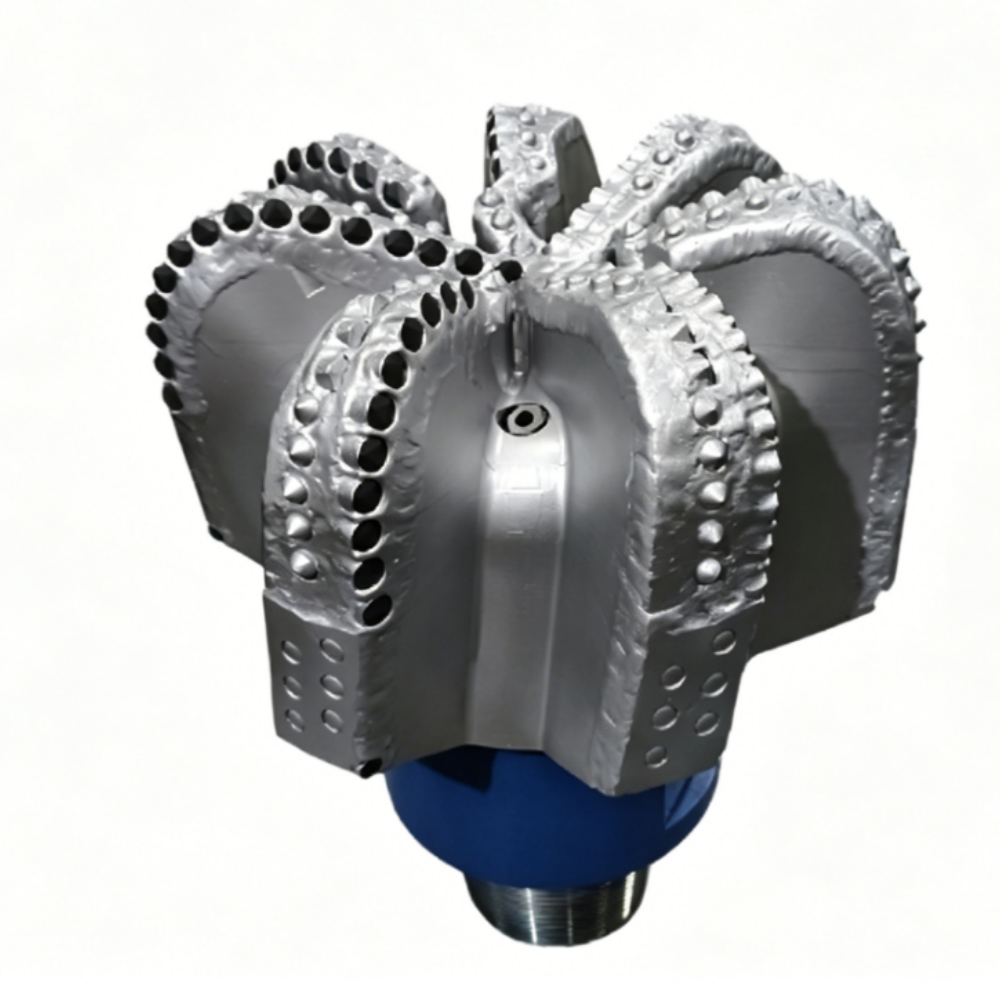

Broca Diamond PDC 17-1/2 Polegada 7 Lâminas API Bit Of Rock Drill Tool

1. Descrições:

As brocas PDC (diamante policristalino compacto/composto) são ferramentas altamente eficientes utilizadas para perfurar formações rochosas sedimentares uniformes como xisto, arenito, dolomita, calcário e muito mais. Essas brocas empregam uma ação de cisalhamento, raspagem ou barbear para penetrar efetivamente nas formações rochosas.

Reconhecidas por sua rigidez excepcional, as brocas PDC se destacam entre outros materiais de ferramentas diamantadas. Eles são fabricados combinando camadas de diamante policristalino (diamante sintético) com um substrato de metal duro sob condições de alta temperatura e pressão. Este processo garante durabilidade e confiabilidade em aplicações de perfuração exigentes.

De acordo com a Associação Internacional de Empreiteiros de Perfuração (IADC), a classificação da broca de corte fixo é composta por quatro caracteres que designam:

• Material do corpo da broca PDC
• Densidade do cortador de bits PDC
• Tamanho ou tipo do cortador de broca PDC
• Perfil de bits PDC

Todas as nossas brocas PDC são adequadas ao padrão API e usadas na indústria de perfuração.

As brocas PDC de tamanho 3 ~ 22 polegadas com 3 ~ 9 lâminas estão disponíveis. E diferentes cortadores de classificação são opcionais de acordo com seu orçamento.

2. Especificação:

3. PDC Bit de perfil

4. Cortadores de broca PDC

As fresas de composto de diamante policristalino (PDC) são o principal ponto de contato de uma broca. As brocas PDC removem a rocha principalmente por cisalhamento.

Os cortadores PDC estão expostos a muito aquecimento e resfriamento do poço, um ambiente muito desafiador.

As fresas PDC que apresentam menor degradação térmica e maior estabilidade térmica geralmente alcançam maior ROP e maior resistência ao desgaste. Portanto, otimizar o cortador é importante.

De acordo com a API, o tamanho do cortador é o seguinte:

• 1 indica fresas PDC > 24 mm de diâmetro.
• 2 representa fresas de 14 a 24 mm de diâmetro.
• 3 indica fresas PDC < 14 mas > 8 mm. 4 é usado para fresas < 8 mm.

5. Bicos de broca PDC

Os bicos de broca ajudam a limpar a área de corte e resfriar os cortadores de Composto de Diamante Policristalino (PDC).

A colocação eficaz desses bicos junto com o ângulo em que são ajustados desempenha um papel crítico na eficiência do desempenho da broca.

Os canais de fluido também complementam o posicionamento do bocal para melhorar a remoção de cascalhos.

6. Brocas PDC com corpo de aço

O corpo de aço da broca PDC é o oposto do corpo da matriz. Pode suportar cargas de alto impacto, mas é mais macio e carece de recursos de proteção. A resistência e a ductilidade do aço conferem aos corpos das brocas de aço alta resistência ao impacto. Os corpos de aço são consideravelmente mais fortes que os corpos de matriz.

Uma característica benéfica das brocas de aço é que elas podem ser facilmente reconstruídas várias vezes porque os cortadores desgastados ou danificados podem ser substituídos com bastante facilidade. Esta é uma vantagem particular para operadores em ambientes de perfuração de baixo custo.

As brocas compactas de diamante policristalino (PDC) são diferentes dos rolos cônicos porque são corpos de uma só peça, sem partes móveis. Os cortadores fixos trituram a rocha, para que a broca seja capaz de operar com velocidades de rotação mais altas de forma mais eficiente em formações consolidadas.

7. Por que escolher nossas brocas PDC

1. Conformidade rigorosa com API e IADC

   Todos os produtos são fabricados seguindo os padrões API e critérios de classificação IADC, com qualidade estável e total compatibilidade com equipamentos de perfuração convencionais em todo o mundo.

2. Excelente desempenho de perfuração

   Adotando cortadores PDC termicamente estáveis ​​de alta qualidade, nossas brocas oferecem alto ROP, forte resistência ao desgaste e desempenho confiável em várias formações rochosas sedimentares. O layout otimizado do bico e os canais de fluido garantem a remoção eficiente de cascalhos e o resfriamento do cortador.

3. Design de corpo de aço durável

   Nossas brocas PDC com corpo de aço possuem resistência ao impacto e resistência estrutural superiores. A fácil substituição da fresa permite reparos e reutilizações repetidos, reduzindo efetivamente seu investimento em perfuração a longo prazo.

4. Ampla gama de produtos e seleção flexível

   Fornecemos bits PDC de 3" a 22" com 3–9 lâminas. Várias classes e configurações de cortador são opcionais para atender a diferentes projetos e planos de orçamento.

5. Serviço de personalização profissional

   Apoiamos a personalização personalizada em conexões de rosca, dimensões e parâmetros técnicos. Podemos fornecer desenhos de referência e documentos técnicos e adaptar produtos às suas demandas de trabalho no local.

6. Suporte Técnico Confiável

   Perguntas frequentes

   Q1: Para quais formações rochosas suas brocas PDC de 7 lâminas de 17-1/2" são adequadas?

   R: Nossas brocas PDC funcionam excelentemente para rochas sedimentares suaves a médias e uniformes, incluindo xisto, arenito, dolomita e calcário. Eles quebram a rocha por meio de cisalhamento e raspagem para alta eficiência de perfuração.

   Q2: Qual padrão seus bits PDC atendem?

   R: Todas as nossas brocas PDC são estritamente fabricadas de acordo com os padrões API e seguem as regras de classificação de brocas de corte fixo IADC.

   Q3: Quais tamanhos e opções de lâmina você oferece?

   R: Fornecemos bits PDC variando de 3 a 22 polegadas, com 3 a 9 lâminas para seleção. Diferentes classes de cortadores também estão disponíveis para atender às diferentes demandas orçamentárias.

   Q4: Quais são as vantagens das brocas PDC com corpo de aço?

   R: O corpo de aço apresenta excelente resistência ao impacto e alta resistência estrutural. Ela pode suportar cargas de impacto pesadas e os cortadores desgastados podem ser substituídos facilmente, de modo que a broca pode ser reparada e reutilizada várias vezes para reduzir os custos operacionais.

   Q5: Como os cortadores PDC afetam o desempenho da perfuração?

   R: Os cortadores PDC são a parte principal da broca. Fresas com boa estabilidade térmica e baixa degradação térmica garantem maior ROP (taxa de penetração) e melhor resistência ao desgaste em ambientes agressivos de fundo de poço. Oferecemos vários tamanhos de cortadores de acordo com os regulamentos da API para atender a diferentes condições de trabalho.

   Q6: Qual é a função dos bicos de broca?

   R: Os bicos cooperam com os canais de fluido internos para liberar os cortes em tempo hábil e resfriar os cortadores PDC, o que garante grandemente a operação estável e a vida útil da broca.

   Q7: Você pode personalizar conexões de thread de API para bits PDC?

   R: Sim. Oferecemos suporte a especificações de rosca personalizadas, como 4-1/2" FH. Podemos ajustar a rosca de conexão e os parâmetros relevantes de acordo com seus requisitos reais de perfuração.

   Q8: Quais são os parâmetros operacionais do bit PDC de 7 lâminas de 17-1/2"?

   R: Sua faixa de trabalho: Peso na broca 67-200 KN, Rotação RPM 100+, Taxa de fluxo 57-76 LPM, Torque de compensação 46-54 KN.M.
