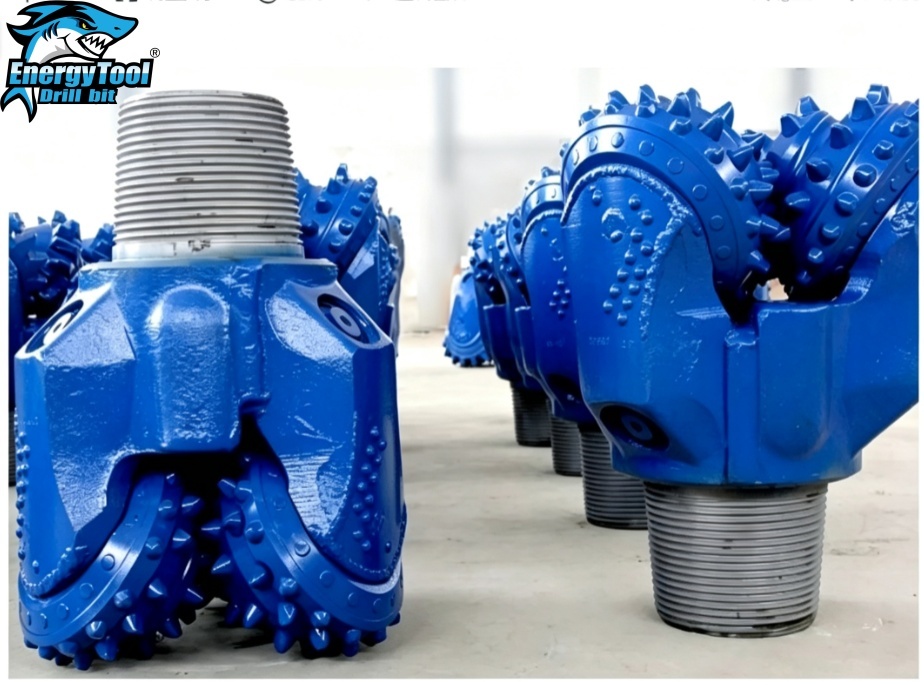

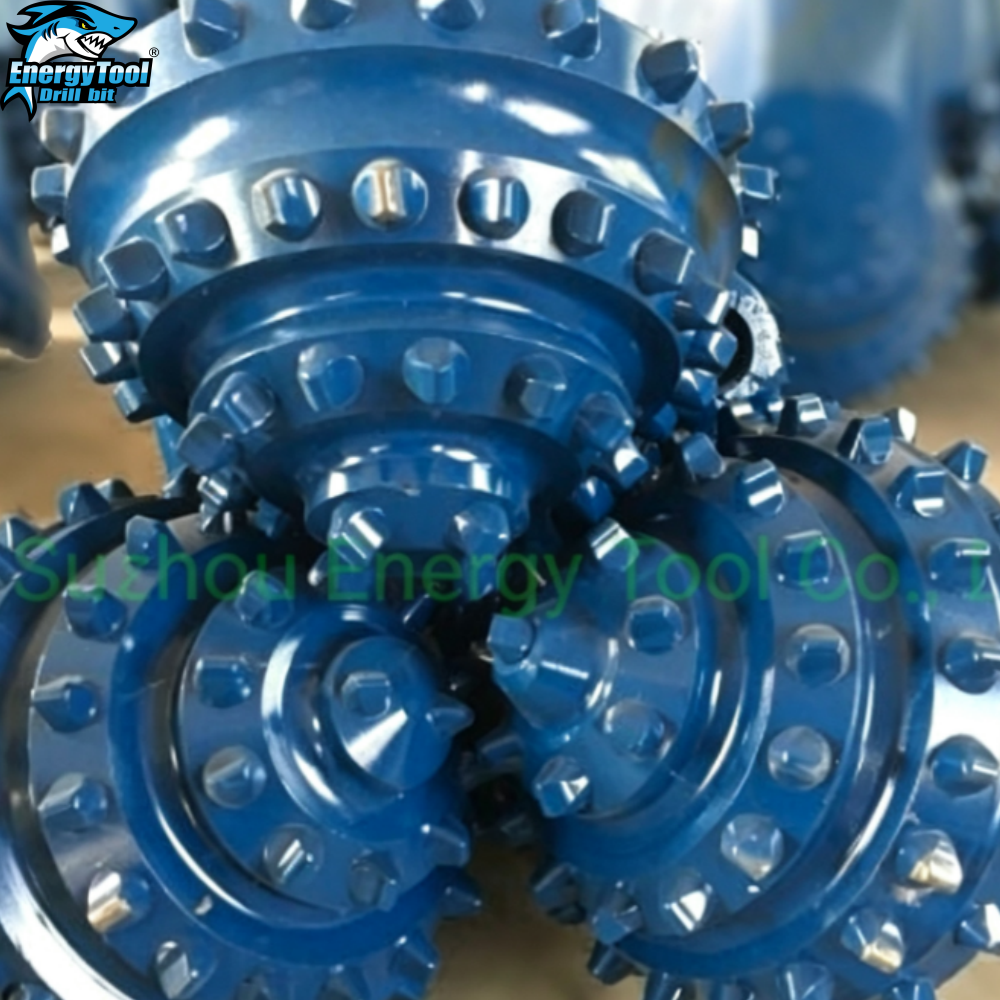

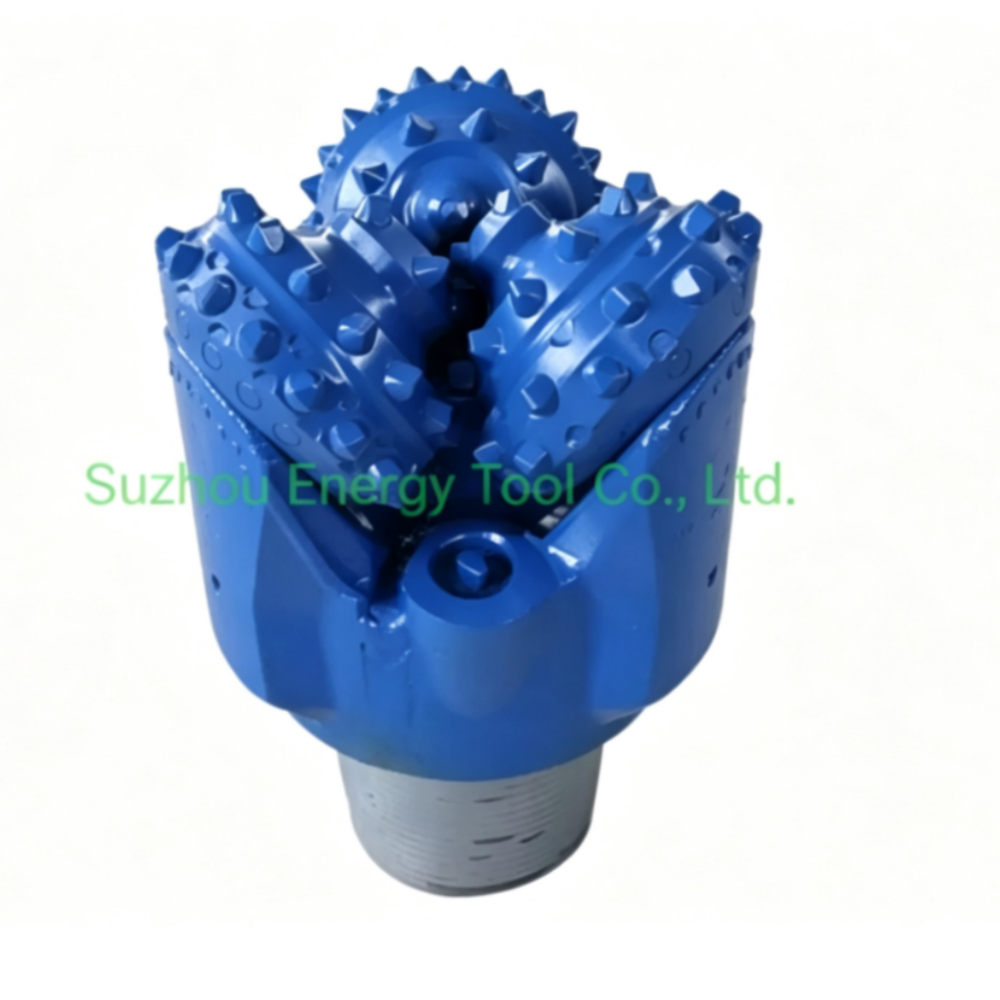

Broca TCI Tricone IADC 537 de 10 5/8" para Ferramenta de Perfuração de Rocha

Broca Tricone 10-5/8 polegadas TCI Tricone Bit IADC 537 com Pino API 6-5/8"

Descrição

Uma broca tricone desempenha um papel vital nas operações de perfuração como parte do conjunto de fundo de poço. Esta broca mecânica depende da rotação e do atrito mecânico produzido por seus dentes para erradicar a superfície da rocha durante a perfuração. Seu objetivo principal é aproveitar a energia gerada pela coluna de perfuração rotativa e pelo suprimento de lama, utilizando efetivamente essa força para facilitar o processo de aprofundamento do poço.

Especificação :

Como saber a qualidade de uma broca tricone?

• Passaporte do código IADC da broca tricone
• Opções de broca tricone TCI e dente de aço
• Broca tricone com insertos adicionais de carboneto de tungstênio nas linhas do calcanhar
• Broca tricone com revestimento de carboneto de tungstênio nos corpos dos cones
• Broca tricone com insertos de carboneto de tungstênio revestidos de diamante na face dos cones
• Broca tricone com insertos de carboneto de tungstênio no calcanhar das pernas
• Broca tricone com jato central adicional para limpeza dos cones

A característica da broca tricone é que elas vêm com seu próprio passaporte como abaixo:

• A especificação dos cones
• O selo de qualidade assinado pela pessoa que fabricou e inspecionou a broca:
• Os parâmetros de perfuração recomendados para obter o melhor desempenho da broca:
• Peso da broca
• Velocidade de rotação
• Volume de lavagem

Aplicações

• Investigação geotécnica
• Exploração e sondagem mineral
• Instrumentação geotécnica
• Geofísica

O tipo de broca tricone que você escolhe depende da geologia em que você está perfurando e dos diâmetros do furo que você está perfurando. A International Association of Drilling Contractors (IADC) desenvolveu um sistema de etapas fácil de usar para escolher a broca tricone certa para sua geologia com recursos adicionais, como proteção da broca para uma vida útil de produção mais longa.

Tipos de Rolamento
Existem principalmente três tipos de designs de rolamento usados em brocas tricone:

• BROCA DE ROLOS COM ROLAMENTO ABERTO PADRÃO:
Nessas brocas, os cones giram livremente. Este tipo de broca tem uma fileira frontal de rolamentos de esferas e uma fileira traseira de rolamentos de rolos.
• BROCAS DE ROLOS COM ROLAMENTO SELADO
Essas brocas possuem um selo O-Ring com um reservatório de graxa para resfriamento do rolamento. Os selos agem como uma barreira contra lama e detritos para proteger os rolamentos.
• BROCAS DE ROLOS COM ROLAMENTO DE MANCAL
Essas brocas são estritamente resfriadas a óleo/graxa com rolamentos de ponta, selo O-Ring e uma pista para desempenho máximo.


Códigos IADC

Os códigos IADC facilitam a descrição do tipo de broca de rocha necessário.
Os três primeiros dígitos classificam a broca de acordo com a formação para a qual ela foi projetada e o design do rolamento/selo utilizado.
1, 2 e 3 designamBROCAS DE DENTE DE AÇO com 1 para formações macias, 2 para médias e 3 para duras.
Os códigos 4, 5, 6, 7 e 8 designamBROCAS DE INSERTO DE CARBONETO DE TUNGSTÊNIO para dureza variável da formação, sendo 4 a mais macia e 8 a mais dura.


Tipos de Formação

O seguinte mostra a formação típica e sua referência IADC
1 e 4 Formações macias com camadas pegajosas e baixa resistência à compressão, como argila, margas.

1 e 4 Formações macias com baixa resistência à compressão, como marga, sal, anidrita e xisto.

5 Formações macias a médias com baixa resistência à compressão e intercaladas com camadas duras, como areias, xisto e giz.

2 ou 6 Formações densas de médias a duras com alta a muito alta resistência à compressão, mas com camadas não abrasivas ou pequenas camadas abrasivas, como xistos, argilito, arenito, calcário, dolomita e anidrita.

3 ou 7 Formações duras e densas com resistência à compressão muito alta e algumas camadas abrasivas, como siltito, arenito e argilito.

8 Formações extremamente duras e abrasivas, como quartzito e rocha vulcânica.


Códigos IADC- Dígitos Os três primeiros dígitos classificam a broca de acordo com a formação para a qual ela foi projetada e o design do rolamento/selo utilizado.

Primeiro Dígito1, 2 e 3 designamBROCAS DE DENTE DE AÇO com 1 para formações macias, 2 para médias e 3 para duras.
4, 5, 6, 7 e 8 designamCARBONETO DE TUNGSTÊNIO BROCAS DE INSERTO para dureza variável da formação, sendo 4 a mais macia e 8 a mais dura.

Segundo Dígito1, 2, 3 e 4 são um detalhamento adicional deformação com 1 sendo a mais macia e 4 a mais dura.

Terceiro DígitoEste dígito classificará a broca de acordo comtipo de rolamento/selo da seguinte forma:
Broca de rolos com rolamento aberto padrão Broca de rolos com rolamento aberto padrão,
resfriada a ar Broca de rolos com rolamento aberto com proteção de calibre, que é definida como insertos de carboneto no calcanhar do cone Broca de rolos com rolamento selado Broca de rolos com rolamento selado com proteção de calibre Broca de rolos com rolamento selado Broca de rolos com rolamento selado com proteção de calibre.

Quarto DígitoOs seguintes códigos de letras são usados na posição do quarto dígito para indicarrecursos adicionais: A. Aplicação de Ar R. Soldas Reforçadas C. Jato Central S. Dente de Aço Padrão D. Controle de Desvio X. Inserto Cinzel E. Jato Estendido Y. Inserto Cônico G. Proteção Extra de Calibre Z. Outra Forma de Inserto J. Deflexão do Jato
